申请日2021.05.14
公开日期2021.11.26
IPC分类C02F9/14
摘要
本实用新型公开了一种微动力生活污水处理系统，属于污水处理技术领域，其技术方案要点是，包括预处理机构、渗滤床和清水池；预处理机构通过进水管来与渗滤床连接，进水管上设有进水泵，渗滤床通过出水管来与清水池连接，出水管上设有出水阀，清水池还通过回流管来与渗滤床连接，回流管上设有回流泵和回流阀；渗滤床为多层结构，进水管和回流管均连接在渗滤床的顶层，出水管则连接在渗滤床的底层。该种微动力生活污水处理系统无需配备风机和曝气管道，能准确地控制气水比，降低了污水处理成本，降低了后续运营维护的成本和要求。
权利要求

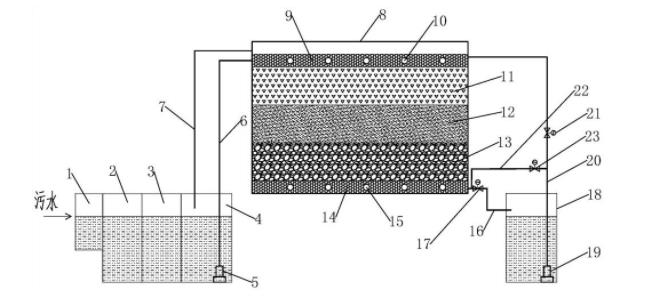

1.一种微动力生活污水处理系统，其特征在于，包括：
预处理机构、渗滤床(8)和清水池(18)；
所述预处理机构通过进水管(6)来与所述渗滤床(8)连接，所述进水管(6)上设有进水泵(5)，所述渗滤床(8)通过出水管(16)来与所述清水池(18)连接，所述出水管(16)上设有出水阀(17)，所述清水池(18)还通过回流管(20)来与所述渗滤床(8)连接，所述回流管(20)上设有回流泵(19)和回流阀(21)；
所述渗滤床(8)为多层结构，所述进水管(6)和所述回流管(20)均连接在所述渗滤床(8)的顶层，所述出水管(16)则连接在所述渗滤床(8)的底层。
2.根据权利要求1所述的一种微动力生活污水处理系统，其特征在于：所述预处理机构沿着污水的传输方向依次包括格栅槽(1)、沉淀池(2)、厌氧池(3)和调节池(4)，所述进水管(6)远离所述渗滤床(8)的一端伸至所述调节池(4)内。
3.根据权利要求1所述的一种微动力生活污水处理系统，其特征在于：所述渗滤床(8)的顶层内设有第一布水管网(10)，所述渗滤床(8)的底层内设有第二布水管网(15)。
4.根据权利要求1所述的一种微动力生活污水处理系统，其特征在于：所述渗滤床(8)的每两层之间均隔有土工布。
5.根据权利要求1所述的一种微动力生活污水处理系统，其特征在于：所述渗滤床(8)由上至下依次包括第一卵石层(9)、陶粒中砂层(11)、活性炭碎石层(12)、纳米硅藻土沸石层(13)和第二卵石层(14)。
6.根据权利要求1所述的一种微动力生活污水处理系统，其特征在于：所述回流管(20)与所述出水管(16)之间连接有反冲洗管(22)，所述反冲洗管(22)上设有反冲洗阀(23)，所述渗滤床(8)的顶层与所述预处理机构之间还连接有溢流管(7)。
说明书
一种微动力生活污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种微动力生活污水处理系统。
背景技术
生活污水COD(化学需氧量)低、氨氮高，是造成很多新建污水处理厂运行不正常的重要原因。在管网建设不健全、雨污分流建设不完善的村镇污水处理厂这一现象更为突出。由于污水的上述特点，运行过程中往往会出现污泥培养难、氨氮去除率低、出水pH值偏低、总氮去除率不高等问题。
一般情况下，规模较大、且有专人运营管理的污水处理厂通过鼓风机往好氧区进行曝气，以提供活性污泥分解有机物及硝化反应所需氧气。这会增加污水处理成本。但在一些村镇一级中小型污水处理站，很难做到有专人运营和维护曝气系统，定时定量地供氧，气水比控制不好。供气不足导致出水超标或曝气过量导致污泥自生氧化，污泥培养不起来，且浪费能源。
实用新型内容
针对现有技术中存在的问题，本实用新型的目的在于提供一种微动力生活污水处理系统，以解决上述背景技术中提到的现有技术所面临的问题。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种微动力生活污水处理系统，包括预处理机构、渗滤床和清水池；所述预处理机构通过进水管来与所述渗滤床连接，所述进水管上设有进水泵，所述渗滤床通过出水管来与所述清水池连接，所述出水管上设有出水阀，所述清水池还通过回流管来与所述渗滤床连接，所述回流管上设有回流泵和回流阀；所述渗滤床为多层结构，所述进水管和所述回流管均连接在所述渗滤床的顶层，所述出水管则连接在所述渗滤床的底层。
进一步的，所述预处理机构沿着污水的传输方向依次包括格栅槽、沉淀池、厌氧池和调节池，所述进水管远离所述渗滤床的一端伸至所述调节池内。
进一步的，所述渗滤床的顶层内设有第一布水管网，所述渗滤床的底层内设有第二布水管网。
进一步的，所述渗滤床的每两层之间均隔有土工布。
进一步的，所述渗滤床由上至下依次包括第一卵石层、陶粒中砂层、活性炭碎石层、纳米硅藻土沸石层和第二卵石层。
进一步的，所述回流管与所述出水管之间连接有反冲洗管，所述反冲洗管上设有反冲洗阀，所述渗滤床的顶层与所述预处理机构之间还连接有溢流管。
综上所述，本实用新型具有以下有益效果：
(1)该种微动力生活污水处理系统，通过周期性的进水、落干、自然复氧，实现向渗滤床内及时补充氧气，并通过控制回流次数，将气水比精确地控制在需要的数值，使得整个反应更高效，更节能，该系统无需设置鼓风机和布气管网，减少了污水处理成本，解决了村镇污水站运营维护不便的问题。
(2)该种微动力生活污水处理系统，与传统曝气方式不同，自然吸入的空气直接和渗滤床滤料上附着的生物膜接触，提高了反应速率，同时出水只带走微量的溶解氧，减少了氧气的损失，大大提高了氧气的利用效率。
(3)该种微动力生活污水处理系统，设置了反冲洗系统，通过定期反冲洗，把截留在滤料层中的杂质及脱落的生物膜从滤料层冲洗出来，流入调节池中，防止滤料堵塞。
