申请日2021.04.27
公开日期2021.11.26
IPC分类C02F1/78;C02F101/30
摘要
本实用新型的实施例提供一种用于污水处理的均相催化反应装置，包括：吊装框架；设置在所述吊装框架内的均相催化反应系统；设置在所述吊装框架内并固定套设在所述均相催化反应系统外的绝缘箱体；以及与所述均相催化反应系统连接的电源。本实用新型利用电解生成离子态均相催化金属，经臭氧高级催化氧化池中反应产生具有强氧化性的羟基自由基，实现降解污水中有机物的目的。
权利要求

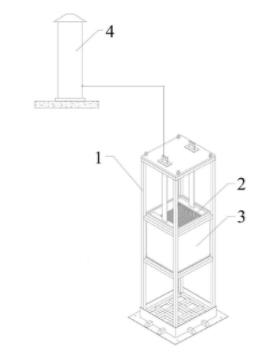

1.一种用于污水处理的均相催化反应装置，其特征在于，包括：
吊装框架(1)；
设置在所述吊装框架(1)内的均相催化反应系统(2)；
设置在所述吊装框架(1)内并固定套设在所述均相催化反应系统(2)外的绝缘箱体(3)；以及
与所述均相催化反应系统(2)连接的电源(4)。
2.根据权利要求1所述的用于污水处理的均相催化反应装置，其特征在于，所述均相催化反应系统(2)包括：
等间距固定安装在所述绝缘箱体(3)内的至少一个反应极板(21)；
一端固定连接至少一个所述反应极板(21)且另一端固定连接电源(4)的至少一个连接排(22)。
3.根据权利要求1所述的用于污水处理的均相催化反应装置，其特征在于，所述绝缘箱体(3)底部设有进水口。
4.根据权利要求1所述的用于污水处理的均相催化反应装置，其特征在于，所述电源(4)包括：
可编程逻辑控制器PLC控制系统；以及
与所述可编程逻辑控制器PLC控制系统连接的开关。
5.根据权利要求1所述的用于污水处理的均相催化反应装置，其特征在于，所述吊装框架(1)、均相催化反应系统(2)以及绝缘箱体(3)设置在催化氧化池内，表面有保护涂装。
说明书
一种用于污水处理的均相催化反应装置
技术领域
本实用新型涉及污水处理技术领域，特别是指一种用于污水处理的均相催化反应装置。
背景技术
随着城市化和工业化的进程，生活污水和工业废水也在逐年增加，导致自然水体不断恶化，污水处理成为了迫切需要解决的问题之一，污水处理涉及物理、化学和生物等多个子过程，现有技术的本质是通过微生物生化反应氧化降解污水中的有机碳和氮污染物，是经过处理的污水出水水质指标能够满足污水排放指标标准。
实用新型内容
本实用新型提供了一种用于污水处理的均相催化反应装置。利用电解生成离子态均相催化金属，产生具有强氧化性的羟基自由基，实现降解污水中有机物的目的。
为解决上述技术问题，本实用新型的实施例提供以下方案：
本实用新型提供一种用于污水处理的均相催化反应装置，包括：
吊装框架；
设置在所述吊装框架内的均相催化反应系统；
设置在所述吊装框架内并固定套设在所述均相催化反应系统外的绝缘箱体；以及
与所述均相催化反应系统连接的电源。
可选的，所述均相催化反应系统包括：
等间距固定安装在所述绝缘箱体内的至少一个反应极板；
一端固定连接至少一个所述反应极板且另一端固定连接电源的至少一个连接排。
可选的，所述绝缘箱体底部设有进水口。
可选的，所述电源包括：
可编程逻辑控制器PLC控制系统；以及
与所述可编程逻辑控制器PLC控制系统连接的开关。
可选的，所述吊装框架、均相催化反应系统以及绝缘箱体设置在催化氧化池内，表面有保护涂装。
本实用新型的上述方案至少包括以下有益效果：
本实用新型的上述方案，包括：吊装框架；设置在所述吊装框架内的均相催化反应系统；设置在所述吊装框架内并固定套设在所述均相催化反应系统外的绝缘箱体；以及与所述均相催化反应系统连接的电源。利用电解生成离子态均相催化金属，经臭氧高级催化氧化池中反应产生具有强氧化性的羟基自由基，实现降解污水中有机物的目的。
