申请日2021.05.18
公开日期2021.11.26
IPC分类C02F9/02
摘要
本实用新型公开了一种污水处理用转盘过滤机，包括机体，所述机体的内部设置有四个过滤盘与四个刮板，且四个刮板与过滤盘的侧面相贴合，所述进水口开设于机体的另一侧外表面，且出水口开设于机体的一侧外表面，所述出水口的一端设置有过滤机构，且机体中段的下端外表面设置有存砂机构。本实用新型所述的一种污水处理用转盘过滤机，通过设置的过滤机构，细滤层的材质为活性炭，精滤层以石英砂填充，粗滤层为均粒砾石，隔网的孔径比活性炭略小，且滤布的通透性较好，保证水在无压力的情况下由滤布流出，所述过滤机构实用性较高，净化效果良好，进一步提高过滤机的使用效果，带来更好的使用前景。
权利要求

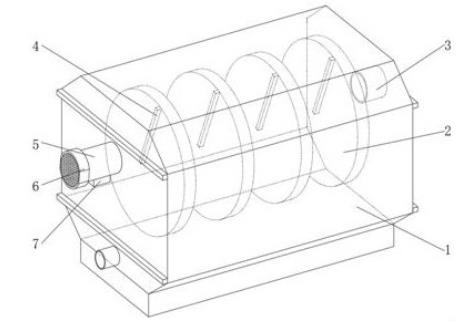

1.一种污水处理用转盘过滤机，包括机体（1），其特征在于：所述机体（1）的内部设置有四个过滤盘（2）与四个刮板（4），且四个刮板（4）与过滤盘（2）的侧面相贴合，进水口（3）开设于机体（1）的另一侧外表面，且出水口（5）开设于机体（1）的一侧外表面，所述出水口（5）的一端设置有过滤机构（6），且机体（1）中段的下端外表面设置有存砂机构（7）。
2.根据权利要求1所述的一种污水处理用转盘过滤机，其特征在于：四个所述过滤盘（2）均与机体（1）的内部转动连接，且四个刮板（4）均于机体（1）的内部固定连接，所述出水口（5）的一端与过滤机构（6）可拆卸连接，且机体（1）中段的下端外表面与存砂机构（7）可拆卸连接。
3.根据权利要求1所述的一种污水处理用转盘过滤机，其特征在于：所述过滤机构（6）包括安装盒（601）、滤布（602）、细滤层（603）、精滤层（604）、粗滤层（605）、隔网（606）。
4.根据权利要求3所述的一种污水处理用转盘过滤机，其特征在于：所述滤布（602）固定连接于安装盒（601）的一侧外表面，三个所述隔网（606）于安装盒（601）的内壁卡接，所述细滤层（603）、精滤层（604）与粗滤层（605）均填充于安装盒（601）的内壁且由三个隔网（606）相隔，所述细滤层（603）位于精滤层（604）的一侧，且粗滤层（605）位于精滤层（604）的另一侧，所述安装盒（601）的另一端内壁与出水口（5）的外壁螺纹连接。
5.根据权利要求1所述的一种污水处理用转盘过滤机，其特征在于：所述存砂机构（7）包括软垫（701）、集砂盒（702）、缓流挡板（703）、螺纹槽（704）、固定螺丝（705）与漏槽（706）。
6.根据权利要求5所述的一种污水处理用转盘过滤机，其特征在于：所述漏槽（706）开设于出水口（5）中段的下端外表面，且缓流挡板（703）开设于漏槽（706）的一侧，两个所述螺纹槽（704）分别开设于出水口（5）中段的下端外表面，且两个螺纹槽（704）分别位于漏槽（706）的两侧，所述集砂盒（702）的上端通过两组螺纹槽（704）、固定螺丝（705）与出水口（5）中段的下端外表面固定连接，所述软垫（701）卡设于集砂盒（702）与出水口（5）之间。
说明书
一种污水处理用转盘过滤机
技术领域
本实用新型涉及污水处理设备领域，具体为一种污水处理用转盘过滤机。
背景技术
油田污水处理就是采用各种方法将污水中的有害物质除去或降低至达标水平，使污水得以利用。因此，污水的利用目的不同，其处理要求也就不同，将污水作为注水水源和作为配制聚合物的水源的处理要求也是不一样的。目前，油田污水现行的处理技术，主要以达到能够将污水回注为目的，而并没有考虑作为配制聚合物的要求，因此，一些效果较好的油田污水处理技术，它虽然满足污水回注要求，但并不满足污水配制聚合物要求，仍可能会导致配制聚合物严重降粘，为此，要解决油田污水配制聚合物的问题，必须充分认识油田污水处理现状。
现有技术中，申请公开号为CN202020458028.0的一篇中国专利文件中，记载了一种污水处理用转盘过滤机，对转盘过滤机进行了公开，其中不足之处在于不完全过滤，在转盘过滤机的使用过程中，因转盘的结构使然，污水经过滤盘过滤后还可能附带有极小砂砾以及淤泥，给人们的使用过程带来了一定的不利影响，为了解决此问题，我们提出一种污水处理用转盘过滤机。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用转盘过滤机，具备多介质净水、砂砾收集等优点，可以有效解决背景技术中的问题。
（二）技术方案
为实现上述目的，本实用新型采取的技术方案为：一种污水处理用转盘过滤机，包括机体，所述机体的内部设置有四个过滤盘与四个刮板，且四个刮板与过滤盘的侧面相贴合，所述进水口开设于机体的另一侧外表面，且出水口开设于机体的一侧外表面，所述出水口的一端设置有过滤机构，且机体中段的下端外表面设置有存砂机构。
优选的，四个所述过滤盘均与机体的内部转动连接，且四个刮板均于机体的内部固定连接，所述出水口的一端与过滤机构可拆卸连接，且机体中段的下端外表面与存砂机构可拆卸连接。
优选的，所述过滤机构包括安装盒、滤布、细滤层、精滤层、粗滤层、隔网。
优选的，所述滤布固定连接于安装盒的一侧外表面，三个所述隔网于安装盒的内壁卡接，所述细滤层、精滤层与粗滤层均填充于安装盒的内壁且由三个隔网相隔，所述细滤层位于精滤层的一侧，且粗滤层位于精滤层的另一侧，所述安装盒的另一端内壁与出水口的外壁螺纹连接。
优选的，所述存砂机构包括软垫、集砂盒、缓流挡板、螺纹槽、固定螺丝与漏槽。
优选的，所述漏槽开设于出水口中段的下端外表面，且缓流挡板开设于漏槽的一侧，两个所述螺纹槽分别开设于出水口中段的下端外表面，且两个螺纹槽分别位于漏槽的两侧，所述集砂盒的上端通过两组螺纹槽、固定螺丝与出水口中段的下端外表面固定连接，所述软垫卡设于集砂盒与出水口之间。
（三）有益效果
与现有技术相比，本实用新型提供了一种污水处理用转盘过滤机，具备以下有益效果：
1、该一种污水处理用转盘过滤机，通过设置的过滤机构，细滤层的材质为活性炭，用于去除色、味、余氯和有机物，其主要作用方式是吸附，精滤层以石英砂填充，可过滤掉细小砂砾，粗滤层为均粒砾石，可将大型砂砾进行隔绝过滤，隔网的孔径比活性炭略小，且滤布的通透性较好，保证水在无压力的情况下由滤布流出，所述过滤机构实用性较高，净化效果良好，进一步提高过滤机的使用效果。
