申请日2021.05.08
公开日期2021.11.23
IPC分类C02F9/14
摘要
本实用新型提供了一种SBR污水处理净化装置，包括设备壳体、调节池、第一反应池、第二反应池和控制器，设备壳体的内部依次设置有调节池、第一反应池和第二反应池，设备壳体的顶端右侧安装有控制器，设备壳体通过内部安装的至少两个隔板可将调节池、第一反应池和第二反应池分隔，且设备壳体采用玻璃钢模压成型，调节池中设置有供水部件，且第一反应池与第二反应池中均设置有净化部件，当第一反应池与第二反应池低液位状态，调节池非低液位时，第一进水气路开启使得气动提水器开始工作，为第二反应池供水，当第二反应池达到满负荷液位时关闭，开启第二进水气路，为第一反应池供水，至第一反应池满负荷液位关闭，实现小水量分户或多户的污水处理。
权利要求

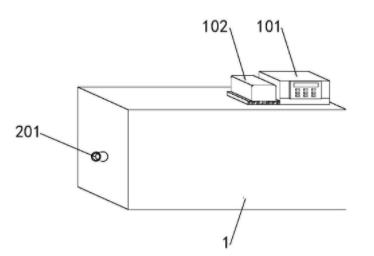

1.一种SBR污水处理净化装置，包括设备壳体(1)、调节池(2)、第一反应池(3)、第二反应池(4)和控制器(101)，所述设备壳体(1)的内部依次设置有调节池(2)、第一反应池(3)和第二反应池(4)，所述设备壳体(1)的顶端右侧安装有控制器(101)，其特征在于；所述设备壳体(1)通过内部安装的至少两个隔板(105)可将调节池(2)、第一反应池(3)和第二反应池(4)分隔，且设备壳体(1)采用玻璃钢模压成型，所述调节池(2)中设置有供水部件，且第一反应池(3)与第二反应池(4)中均设置有净化部件。
2.根据权利要求1所述的SBR污水处理净化装置，其特征在于：所述供水部件包括：格栅进水口(202)和气动提水器(203)，所述格栅进水口(202)安装在调节池(2)的内部左侧，且格栅进水口(202)的左端安装有进水口(201)，并且进水口(201)贯穿连接于设备壳体(1)的左端。
3.根据权利要求2所述的SBR污水处理净化装置，其特征在于：所述气动提水器(203)安装在调节池(2)的内部两侧，且两个气动提水器(203)的顶部分别设置有第一进水管路(204)与第二进水管路(205)，并且第一进水管路(204)的一侧位于第二反应池(4)中。
4.根据权利要求3所述的SBR污水处理净化装置，其特征在于：所述第二进水管路(205)的一侧位于第一反应池(3)中，且两个气动提水器(203)的内侧一端分别设置有第一进水气路(206)与第二进水气路(207)，并且气动提水器(203)的内部设置有液位传感器。
5.根据权利要求4所述的SBR污水处理净化装置，其特征在于：所述第一进水气路(206)与第二进水气路(207)的另一侧安装有阀门组(304)，且阀门组(304)为五位三通设置，并且第一进水气路(206)与第二进水气路(207)之间通过阀门组(304)安装成一组。
6.根据权利要求1所述的SBR污水处理净化装置，其特征在于：所述净化部件包括：曝气器(103)和浮动滗水器(104)，所述曝气器(103)分别设置在第一反应池(3)与第二反应池(4)中，且两个曝气器(103)的右侧分别安装有第一曝气管路(301)与第二曝气管路(401)。
7.根据权利要求6所述的SBR污水处理净化装置，其特征在于：所述浮动滗水器(104)分别设置在第一反应池(3)与第二反应池(4)中的右侧，且两个浮动滗水器(104)的左端分别安装有第一出水气路(302)与第二出水气路(402)，并且第一曝气管路(301)、第二曝气管路(401)、第一出水气路(302)与第二出水气路(402)的另一侧均与阀门组(304)相接。
8.根据权利要求7所述的SBR污水处理净化装置，其特征在于：所述阀门组(304)的顶部安装有供气风机(102)，且两个浮动滗水器(104)的顶部均安装有第一出水管(303)与第二出水管(403)。
9.根据权利要求8所述的SBR污水处理净化装置，其特征在于：所述第一出水管(303)与第二出水管(403)均贯穿连接于设备壳体(1)的右端，且浮动滗水器(104)的内部设置有液位传感器。
说明书
一种SBR污水处理净化装置
技术领域
本实用新型涉及水处理技术领域，更具体的说，涉及一种SBR污水处理净化装置。
背景技术
SBR是序批间歇式活性污泥法，是一种高效、经济、可靠的适合农村特点的废水生物处理方法，通过微生物以生活污水中的污染物为代谢对象，分批次进入生活污水，通过厌氧和好氧工况的组合，并与其代谢产物形成活性污泥并在同一反应器内经过沉淀进行澄清分层，并将上清液排出反应器，实现污水处理的目的，SBR法的主要优点是：工艺设备加工简单、能耗低，节省费用，处理效果稳定可靠，可以灵活适应水质的变动，具有耐冲击负荷和反应推动力大，可以有效地抑制污泥膨胀，静止沉淀效果好，出水水质好；
现有的污水处理净化装置的占地空间较大，且无法在小水量分户或多户的污水进行处理等问题，因此，需要在污水处理净化装置的基础上进一步的研究，提供一种SBR污水处理净化装置。
实用新型内容
本实用新型SBR污水处理净化装置的目的与功效，由以下具体技术手段所达成：
一种SBR污水处理净化装置，包括设备壳体、调节池、第一反应池、第二反应池和控制器，设备壳体的内部依次设置有调节池、第一反应池和第二反应池，设备壳体的顶端右侧安装有控制器，设备壳体通过内部安装的至少两个隔板可将调节池、第一反应池和第二反应池分隔，且设备壳体采用玻璃钢模压成型，调节池中设置有供水部件，且第一反应池与第二反应池中均设置有净化部件。
优选的，供水部件包括：格栅进水口和气动提水器，格栅进水口安装在调节池的内部左侧，且格栅进水口的左端安装有进水口，并且进水口贯穿连接于设备壳体的左端。
优选的，气动提水器安装在调节池的内部两侧，且两个气动提水器的顶部分别设置有第一进水管路与第二进水管路，并且第一进水管路的一侧位于第二反应池中。
优选的，第二进水管路的一侧位于第一反应池中，且两个气动提水器的内侧一端分别设置有第一进水气路与第二进水气路，并且气动提水器的内部设置有液位传感器。
优选的，第一进水气路与第二进水气路的另一侧安装有阀门组，且阀门组为五位三通设置，并且第一进水气路与第二进水气路之间通过阀门组安装成一组。
优选的，净化部件包括：曝气器和浮动滗水器，曝气器分别设置在第一反应池与第二反应池中，且两个曝气器的右侧分别安装有第一曝气管路与第二曝气管路。
优选的，浮动滗水器分别设置在第一反应池与第二反应池中的右侧，且两个浮动滗水器的左端分别安装有第一出水气路与第二出水气路，并且第一曝气管路、第二曝气管路、第一出水气路与第二出水气路的另一侧均与阀门组相接。
优选的，阀门组的顶部安装有供气风机，且两个浮动滗水器的顶部均安装有第一出水管与第二出水管。
优选的，第一出水管与第二出水管均贯穿连接于设备壳体的右端，且浮动滗水器的内部设置有液位传感器。
有益效果：
(1)通过取消泵结构的设计，提高可靠性，便于维护和操作，避免泵衰竭，且该设备为地埋式设备，能够节约大量空间；
(2)当第一反应池与第二反应池低液位状态，调节池非低液位时，第一进水气路开启使得气动提水器开始工作，为第二反应池供水，当第二反应池达到满负荷液位时关闭，开启第二进水气路，为第一反应池供水，至第一反应池满负荷液位关闭，实现在小水量分户或多户的污水处理。
