申请日2021.05.11
公开日期2021.11.23
IPC分类B01D29/94;B01D29/64;B01D29/01
摘要
本实用新型公开了一种农村生活污水处理装置，包括内部为中空设置的框体，所述框体的顶部固定安装有安装板，所述框体上设有处理机构，所述安装板的侧壁开设有滑槽，所述安装板上设有导水机构、转动机构和带动机构，所述转动机构与带动机构传动连接，所述滑槽上滑动连接有清洁机构，所述清洁机构延伸至带动机构内并与其滑动连接，所述清洁机构的清洁端与框体的顶部相抵。本实用新型结构设计合理，其能够在对污水进行处理的同时，对滞留在过滤网上的杂质进行清理，保证污水处理的效果，且省去了人工手动清理的操作，减小了操作人员的工作强度。
权利要求

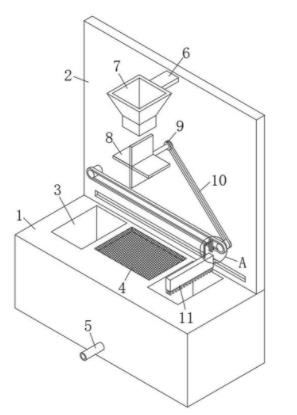

1.一种农村生活污水处理装置，包括内部为中空设置的框体（1），其特征在于，所述框体（1）的顶部固定安装有安装板（2），所述框体（1）上设有处理机构，所述安装板（2）的侧壁开设有滑槽（14），所述安装板（2）上设有导水机构、转动机构和带动机构，所述转动机构与带动机构传动连接，所述滑槽（14）上滑动连接有清洁机构，所述清洁机构延伸至带动机构内并与其滑动连接，所述清洁机构的清洁端与框体（1）的顶部相抵。
2.根据权利要求1所述的一种农村生活污水处理装置，其特征在于，所述处理机构包括开设在框体（1）顶部上的与其内部相互连通的安装槽，所述安装槽内固定安装有过滤网（4），所述框体（1）上开设有两个杂物收集槽（3），所述框体（1）的侧壁上固定连接有与其内部相互连通的排水管（5）。
3.根据权利要求1所述的一种农村生活污水处理装置，其特征在于，所述导水机构包括固定安装在安装板（2）侧壁上的连接板（6），所述连接板（6）上固定安装有进水漏斗（7），所述进水漏斗（7）上端口径远大于其下端口径。
4.根据权利要求1所述的一种农村生活污水处理装置，其特征在于，所述转动机构包括转动连接在安装板（2）侧壁上的十字板（8），所述十字板（8）的转动轴上固定安装有第一传动轮（9）。
5.根据权利要求4所述的一种农村生活污水处理装置，其特征在于，所述带动机构包括转动连接在安装板（2）侧壁上的呈同一水平面分布的两个第二传动轮（12），两个所述第二传动轮（12）之间传动连接有传送带（13），其中一个所述第二传动轮（12）与第一传动轮（9）之间传动连接有传动带（10），所述传送带（13）上固定安装有固定块（15），所述固定块（15）上固定安装有限位框（16）。
6.根据权利要求5所述的一种农村生活污水处理装置，其特征在于，所述清洁机构包括滑动连接在滑槽（14）上的清洁刷（11），所述清洁刷（11）的清洁端与框体（1）的顶部相抵，所述清洁刷（11）的顶部固定安装有连接杆（17），所述连接杆（17）延伸至限位框（16）内并与其滑动连接。
说明书
一种农村生活污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种农村生活污水处理装置。
背景技术
随着城市污水处理的重要性越来越重视，在一些农村的生活污水上也是越来越得到关注，决定了农村生活用水的干净程度，因此农村污水处理的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护农村生活用水的重要工作。
现有技术中，农村生活污水处理装置在对污水进行处理的方法是将污水通过过滤网的过滤将污水中的杂质去除，在对污水处理一段时间之后，过滤网上会滞留有大量杂质，影响过滤效果，此时需要人工手动将过滤网上的杂质除去再继续进行污水处理，其增加了操作人员的工作强度，且在清理杂质时，无法继续进行污水处理，降低了污水处理的效率，为此我们设计了一种农村生活污水处理装置来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有技术中农村生活污水处理装置在对污水处理一段时间之后，过滤网上会滞留有大量杂质，影响过滤效果，此时需要人工手动将过滤网上的杂质除去再继续进行污水处理，其增加了操作人员的工作强度，且在清理杂质时，无法继续进行污水处理，降低了污水处理的效率的问题，而提出的一种农村生活污水处理装置，其能够在对污水进行处理的同时，对滞留在过滤网上的杂质进行清理，保证污水处理的效果，且省去了人工手动清理的操作，减小了操作人员的工作强度。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农村生活污水处理装置，包括内部为中空设置的框体，所述框体的顶部固定安装有安装板，所述框体上设有处理机构，所述安装板的侧壁开设有滑槽，所述安装板上设有导水机构、转动机构和带动机构，所述转动机构与带动机构传动连接，所述滑槽上滑动连接有清洁机构，所述清洁机构延伸至带动机构内并与其滑动连接，所述清洁机构的清洁端与框体的顶部相抵。
优选地，所述处理机构包括开设在框体顶部上的与其内部相互连通的安装槽，所述安装槽内固定安装有过滤网，所述框体上开设有两个杂物收集槽，所述框体的侧壁上固定连接有与其内部相互连通的排水管。
优选地，所述导水机构包括固定安装在安装板侧壁上的连接板，所述连接板上固定安装有进水漏斗，所述进水漏斗上端口径远大于其下端口径。
优选地，所述转动机构包括转动连接在安装板侧壁上的十字板，所述十字板的转动轴上固定安装有第一传动轮。
优选地，所述带动机构包括转动连接在安装板侧壁上的呈同一水平面分布的两个第二传动轮，两个所述第二传动轮之间传动连接有传送带，其中一个所述第二传动轮与第一传动轮之间传动连接有传动带，所述传送带上固定安装有固定块，所述固定块上固定安装有限位框。
优选地，所述清洁机构包括滑动连接在滑槽上的清洁刷，所述清洁刷的清洁端与框体的顶部相抵，所述清洁刷的顶部固定安装有连接杆，所述连接杆延伸至限位框内并与其滑动连接。
本实用新型与现有技术相比，其有益效果为：
1、通过转动机构、带动机构和清洁机构的设置，能够在对污水进行处理时，对滞留在过滤网上的杂质进行清理，保证污水处理的效果，省去了人工手动清理的操作，减小了操作人员的工作强度。
2、通过转动机构、带动机构和清洁机构的设置，能够在不打断污水处理的操作下的同时对滞留在过滤网上的杂质进行清理，使得污水处理和杂质清理能够同时进行，提高了污水处理效率。
综上所述，本实用新型结构设计合理，其能够在对污水进行处理的同时，对滞留在过滤网上的杂质进行清理，保证污水处理的效果，且省去了人工手动清理的操作，减小了操作人员的工作强度。
