申请日2021.06.09
公开日期2021.11.26
IPC分类C02F1/40
摘要
本实用新型公开了一种油水混合污水分离设备，包括混合箱、收集箱、混合器、进水口、加药口以及吸油器，所述混合箱与收集箱通过连接组件连接，所述混合器设置在混合箱的外壁左侧，所述进水口设置在混合器的顶端，所述加药口设置在混合器的左端，所述吸油器设置在混合箱的内腔，且通过滑动组件与混合箱的顶端活动连接。该油水混合污水分离设备涉及油水分离装置技术领域，解决了生产设备产生大量的油‑水混合污水，导致生产过程中油消耗量巨大，而污水无法继续利用，生产成本提高，污水处理难度大的问题。
权利要求

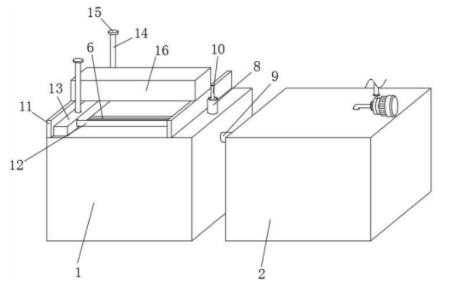

1.一种油水混合污水分离设备，包括混合箱(1)、收集箱(2)、混合器(3)、进水口(4)、加药口(5)以及吸油器(7)，其特征在于：所述混合箱(1)与收集箱(2)通过连接组件连接，所述混合器(3)设置在混合箱(1)的外壁左侧，所述进水口(4)设置在混合器(3)的左端，所述加药口(5)设置在混合器(3)的顶端，所述吸油器(7)设置在混合箱(1)的内腔，且通过滑动组件与混合箱(1)的顶端活动连接。
2.根据权利要求1所述的一种油水混合污水分离设备，其特征在于：所述连接组件包括有观察管(8)、连接管(9)以及监测杆(10)，所述观察管(8)固定插接在混合箱(1)的内腔，且延伸出混合箱(1)的内腔，所述连接管(9)的左端与观察管(8)的外壁固定连接，且另一端延伸至收集箱(2)的内腔，所述监测杆(10)可拆卸的插接在观察管(8)的内腔。
3.根据权利要求1所述的一种油水混合污水分离设备，其特征在于：所述滑动组件包括浮动组件、滑动箱(16)、电机(17)、螺杆(18)、第二滑道(19)、滑块(20)、连接杆(21)以及限位组件，所述浮动组件设置在混合箱(1)的顶端，所述滑动箱(16)固定安装在浮动组件的顶端，所述电机(17)固定安装在滑动箱(16)的内腔右侧，所述螺杆(18)的左端通过轴承转动连接在滑动箱(16)的内腔左侧，且右端通过联轴器锁紧连接在电机(17)的输出端，所述第二滑道(19)开设在滑动箱(16)的底端，所述滑块(20)螺接在螺杆(18)的外壁，且通过限位组件与滑动箱(16)固定连接，两个所述连接杆(21)的顶端固定连接在滑块(20)的底端，且两个所述连接杆(21)均贯穿第二滑道(19)的内腔与浮动组件固定连接。
4.根据权利要求3所述的一种油水混合污水分离设备，其特征在于：所述浮动组件包括有第一滑道(6)、挡板(11)、导杆(12)、移动板(13)、移动杆(14)、以及固定板(15)，两个所述第一滑道(6)分别开设在混合箱(1)的顶端前后两侧，两个所述挡板(11)分别固定安装在混合箱(1)的顶端左右两侧，两个所述导杆(12)分别固定安装在两个挡板(11)的内侧前后两端，所述移动板(13)可滑动的套接在两个导杆(12)的外壁，且顶端与两个连接杆(21)按固定连接，两个所述移动杆(14)分别可滑动的插接在移动板(13)的前后两侧，且两个所述移动杆(14)均贯穿第一滑道(6)的内腔延伸至混合箱(1)的内腔与吸油器(7)的顶端固定连接，两个所述固定板(15)分别固定安装在两个移动杆(14)的顶端。
5.根据权利要求3所述的一种油水混合污水分离设备，其特征在于：所述限位组件包括有限位槽(22)以及限位块(23)，所述限位槽(22)开设在滑动箱(16)的内腔顶端，所述限位块(23)的顶端可滑动的内嵌在限位槽(22)的内腔，且底端与滑块(20)的顶端固定连接。
6.根据权利要求5所述的一种油水混合污水分离设备，其特征在于：所述限位槽(22)的内腔与限位块(23)的外壁均呈“T”字形。
说明书
一种油水混合污水分离设备
技术领域
本实用新型涉及油水分离装置技术领域，具体为一种油水混合污水分离设备。
背景技术
本实用新型应用于某化工企业萃取法生产磷酸二氢钾装置。萃取法生产磷酸二氢钾是根据萃取剂(以下简称为：油)对不同化合物具有不同溶解度的特性，选择性地使用油进行萃取分离来制取磷酸二氢钾的方法。
现有技术的生产设备产生大量的油-水混合污水，导致生产过程中油消耗量巨大，而污水无法继续利用，生产成本提高，污水处理难度大，针对这个问题，提供了一种油水混合污水分离设备。
实用新型内容
本实用新型的目的在于提供一种油水混合污水分离设备，以至少解决现有技术的生产设备产生大量的油-水混合污水，导致生产过程中油消耗量巨大，而污水无法继续利用，生产成本提高，污水处理难度大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种油水混合污水分离设备，包括混合箱、收集箱、混合器、进水口、加药口以及吸油器，所述混合箱与收集箱通过连接组件连接，所述混合器设置在混合箱的外壁左侧，所述进水口设置在混合器的左端，所述加药口设置在混合器的顶端，所述吸油器设置在混合箱的内腔，且通过滑动组件与混合箱的顶端活动连接。
优选的，所述连接组件包括有观察管、连接管以及监测杆，所述观察管固定插接在混合箱的内腔，且延伸出混合箱的内腔，所述连接管的左端与观察管的外壁固定连接，且另一端延伸至收集箱的内腔，所述监测杆可拆卸的插接在观察管的内腔。
优选的，所述滑动组件包括浮动组件、滑动箱、电机、螺杆、第二滑道、滑块、连接杆以及限位组件，所述浮动组件设置在混合箱的顶端，所述滑动箱固定安装在浮动组件的顶端，所述电机固定安装在滑动箱的内腔右侧，所述螺杆的左端通过轴承转动连接在滑动箱的内腔左侧，且右端通过联轴器锁紧连接在电机的输出端，所述第二滑道开设在滑动箱的底端，所述滑块螺接在螺杆的外壁，且通过限位组件与滑动箱固定连接，两个所述连接杆的顶端固定连接在滑块的底端，且两个所述连接杆均贯穿第二滑道的内腔与浮动组件固定连接。
优选的，所述浮动组件包括有第一滑道、挡板、导杆、移动板、移动杆、以及固定板，两个所述第一滑道分别开设在混合箱的顶端前后两侧，两个所述挡板分别固定安装在混合箱的顶端左右两侧，两个所述导杆分别固定安装在两个挡板的内侧前后两端，所述移动板可滑动的套接在两个导杆的外壁，且顶端与两个连接杆按固定连接，两个所述移动杆分别可滑动的插接在移动板的前后两侧，且两个所述移动杆均贯穿第一滑道的内腔延伸至混合箱的内腔与吸油器的顶端固定连接，两个所述固定板分别固定安装在两个移动杆的顶端。
优选的，所述限位组件包括有限位槽以及限位块，所述限位槽开设在滑动箱的内腔顶端，所述限位块的顶端可滑动的内嵌在限位槽的内腔，且底端与滑块的顶端固定连接。
优选的，所述限位槽的内腔与限位块的外壁均呈“T”字形。
与现有技术相比，本实用新型具有以下有益效果：
其一，通过观察管的设置，可方便观察混合箱内的油水分离情况，通过连接管的设置，可使混合箱内的污水输送至收集箱的内腔，通过监测杆的设置，可在将监测杆取出时观察监测杆外壁的油水情况来观察油水分离情况，方便操作人员对油水分离情况的了解，通过监测杆的设置，还可将飘散至观察管内的油吸附出来，确保收集箱内没有油，提高稳定性。
其二，通过电机带动螺杆进行旋转，在螺杆外壁螺纹旋转力的作用下，当螺杆在旋转的时候，在螺杆外壁螺纹旋转力的作用下，当螺杆在旋转的时候，可使滑块在限位槽以及限位块的限位作用下带动连接杆、移动板、移动杆以及吸油器在导杆的支撑与限位作用下进行滑动，使吸油器将漂浮在污水上方的油吸附干净，实现对污水里的油进行处理的目的。
其三，通过移动杆的设置，可使吸油器漂浮在污水表面上是能够根据不同的液位进行升降，通过还可在移动板的带动下进行滑动，提高设备时候时的灵活性。
