申请日2021.05.17
公开日期2021.11.23
IPC分类C02F1/30;C02F9/08;C02F101/30
摘要
本实用新型涉及一种高效光催化降解处理装置，包括反应箱，所述反应箱的内腔设有循环机构，所述循环机构包括安装板，所述安装板的上下表面均固定安装有透明保护罩，所述安装板的上下表面均固定安装有位于两个透明保护罩内的光源。该高效光催化降解处理装置，通过输入管将污水注入过滤箱内，滤网对污水进行过滤，然后过滤后的废水通过运输管进入反应箱内，过滤箱的顶部活动安装有盖板，通过打开盖板可以对滤网和过滤箱内的杂质进行清理，同时通过进料管倒入催化剂，转杆带动搅拌叶片转动，使废水与催化剂充分混合吗，此时循环机构工作，带动光源在反应箱的内腔循环上下移动，对不同位置的催化剂进行照射，使催化剂充分且快速的反应。
权利要求

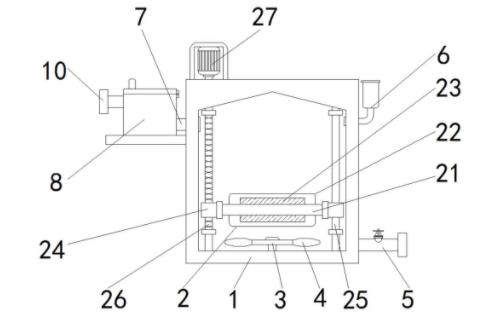

1.一种高效光催化降解处理装置，包括反应箱(1)，其特征在于：所述反应箱(1)的内腔设有循环机构(2)；
所述循环机构(2)包括安装板(21)，所述安装板(21)的上下表面均固定安装有透明保护罩(22)，所述安装板(21)的上下表面均固定安装有位于两个透明保护罩(22)内的光源(23)，所述安装板(21)的左右两侧表面均固定安装有滑块(24)，右侧所述滑块(24)的上方活动连接有贯穿并延伸至右侧滑块(24)下方的竖杆(25)，左侧所述滑块(24)的上方活动连接有贯穿并延伸至左侧滑块(24)下方的往复丝杆(26)，所述往复丝杆(26)的上表面固定安装有电机(27)。
2.根据权利要求1所述的一种高效光催化降解处理装置，其特征在于：所述反应箱(1)的内腔底部转动连接有转杆(3)，所述转杆(3)的左右两侧表面均固定安装有搅拌叶片(4)，所述反应箱(1)的右侧表面底部连通有输出管(5)，所述反应箱(1)的右侧表面顶部连通有进料管(6)。
3.根据权利要求1所述的一种高效光催化降解处理装置，其特征在于：所述反应箱(1)的左侧表面连通有运输管(7)，所述运输管(7)的左侧连通有与反应箱(1)固定连接的过滤箱(8)，所述过滤箱(8)的内腔固定安装有滤网(9)，所述过滤箱(8)的左侧连通有输入管(10)。
4.根据权利要求2所述的一种高效光催化降解处理装置，其特征在于：所述输出管(5)与反应箱(1)的内腔右侧底部连通，且输出管(5)的上表面固定安装有阀门，所述进料管(6)与反应箱(1)的内腔右侧顶部连通。
5.根据权利要求3所述的一种高效光催化降解处理装置，其特征在于：所述运输管(7)右侧与反应箱(1)的内腔左侧顶部连通，左侧与过滤箱(8)的内腔右侧底部连通，所述滤网(9)的数量为若干个，且均匀的分布于过滤箱(8)的内腔。
6.根据权利要求3所述的一种高效光催化降解处理装置，其特征在于：所述过滤箱(8)的顶部活动安装有盖板，且盖板的顶部固定安装有把手，所述输入管(10)的右侧与过滤箱(8)的内腔左侧顶部连通。
7.根据权利要求1所述的一种高效光催化降解处理装置，其特征在于：所述反应箱(1)的内腔上表面为锥形，且反应箱(1)的内腔表面设置有反光涂层，所述竖杆(25)固定安装于反应箱(1)的内腔，且与右侧滑块(24)的连接关系为滑动连接。
8.根据权利要求1所述的一种高效光催化降解处理装置，其特征在于：所述往复丝杆(26)的底部与反应箱(1)的内腔下表面连接，顶部贯穿并延伸至反应箱(1)的外部与电机(27)的输出轴处固定连接，且往复丝杆(26)与反应箱(1)的连接关系为转动连接，与左侧滑块(24)的连接关系均为螺纹连接，所述电机(27)固定安装于反应箱(1)的上表面。
说明书
一种高效光催化降解处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效光催化降解处理装置。
背景技术
光催化降解是指利用辐射和光催化剂在反应体系中产生的活性极强的自由基，再通过自由基与有机污染物之间的加合、取代和电子转移等过程将污染物全部降解为无机物的过程。
在污水的处理过程中，需要将水中含有的有机污染物降解为无机物，而降解一般是通过光催化降解，而光催化降解就需要用到光催化降解处理装置，但是现有的光催化降解处理装置在使用时还存在一定的不便。
光催化降解处理装置是通过光源对催化剂进行照射，从而使催化剂反应槽，从而使有机污染物降解，但是现有的光催化降解处理装置的光源一般固定，离光源近的催化剂容易反应，而离光源远的催化剂难反应，影响降解的效率。
实用新型内容
针对现有技术的不足，本实用新型提供了一种高效光催化降解处理装置，具备降解效率高等优点，解决了现有的光催化降解处理装置光源固定，远处催化剂难以反应，影响降解效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效光催化降解处理装置，包括反应箱，所述反应箱的内腔设有循环机构。
所述循环机构包括安装板，所述安装板的上下表面均固定安装有透明保护罩，所述安装板的上下表面均固定安装有位于两个透明保护罩内的光源，所述安装板的左右两侧表面均固定安装有滑块，右侧所述滑块的上方活动连接有贯穿并延伸至右侧滑块下方的竖杆，左侧所述滑块的上方活动连接有贯穿并延伸至左侧滑块下方的往复丝杆，所述往复丝杆的上表面固定安装有电机。
进一步，所述反应箱的内腔底部转动连接有转杆，所述转杆的左右两侧表面均固定安装有搅拌叶片，所述反应箱的右侧表面底部连通有输出管，所述反应箱的右侧表面顶部连通有进料管。
进一步，所述反应箱的左侧表面连通有运输管，所述运输管的左侧连通有与反应箱固定连接的过滤箱，所述过滤箱的内腔固定安装有滤网，所述过滤箱的左侧连通有输入管。
进一步，所述输出管与反应箱的内腔右侧底部连通，且输出管的上表面固定安装有阀门，所述进料管与反应箱的内腔右侧顶部连通。
进一步，所述运输管右侧与反应箱的内腔左侧顶部连通，左侧与过滤箱的内腔右侧底部连通，所述滤网的数量为若干个，且均匀的分布于过滤箱的内腔。
进一步，所述过滤箱的顶部活动安装有盖板，且盖板的顶部固定安装有把手，所述输入管的右侧与过滤箱的内腔左侧顶部连通。
进一步，所述反应箱的内腔上表面为锥形，且反应箱的内腔表面设置有反光涂层，所述竖杆固定安装于反应箱的内腔，且与右侧滑块的连接关系为滑动连接。
进一步，所述往复丝杆的底部与反应箱的内腔下表面连接，顶部贯穿并延伸至反应箱的外部与电机的输出轴处固定连接，且往复丝杆与反应箱的连接关系为转动连接，与左侧滑块的连接关系均为螺纹连接，所述电机固定安装于反应箱的上表面。
与现有技术相比，本申请的技术方案具备以下有益效果：
该高效光催化降解处理装置，通过输入管将污水注入过滤箱内，滤网对污水进行过滤，然后过滤后的废水通过运输管进入反应箱内，过滤箱的顶部活动安装有盖板，通过打开盖板可以对滤网和过滤箱内的杂质进行清理，同时通过进料管倒入催化剂，转杆带动搅拌叶片转动，使废水与催化剂充分混合吗，此时循环机构工作，带动光源在反应箱的内腔循环上下移动，对不同位置的催化剂进行照射，使催化剂充分且快速的反应，使废水中的有机化合物降解，并最终通过输出管排出，实现了降解效率高的目的。
