申请日2021.04.19
公开日期2021.11.26
IPC分类C02F9/14
摘要
一种厌氧微氧组合的复合式折流板反应器，属于污水处理生物反应器技术领域。包括通过管道依次连接的储水箱、进水泵、厌氧处理单元、微氧处理单元和清水箱，以及空气气源；所述厌氧处理单元和微氧处理单元均包括：反应器主体、进水口和出水口，反应器中多个垂直安装的折流板，折流板之间的填料安装架，固定在填料安装架上的微生物附着填料；微氧处理单元的反应器底部设有曝气装置，曝气装置与空气气源连接。还可以在微氧处理单元和清水箱之间设有好氧处理单元，在进水泵与厌氧处理单元之间设有铁碳微电解单元。本实用新型解决了传统ABR反应器只有厌氧工艺，出水COD较高的问题。
权利要求
1.一种厌氧微氧组合的复合式折流板反应器，其特征在于，包括通过管道依次连接的储水箱、进水泵、厌氧处理单元、微氧处理单元和清水箱，以及空气气源；所述厌氧处理单元和微氧处理单元均包括：反应器主体、进水口和出水口，反应器中多个垂直安装的折流板，折流板之间的填料安装架，固定在填料安装架上的微生物附着填料；微氧处理单元的反应器底部设有曝气装置，曝气装置与空气气源连接。
2.根据权利要求1所述的复合式折流板反应器，其特征在于，在微氧处理单元和清水箱之间设有好氧处理单元，所述好氧处理单元包括：膜生物反应器主体、进水口和出水口，反应器中的膜组件，反应器底部设有曝气装置，曝气装置与空气气源连接。
3.根据权利要求2所述的复合式折流板反应器，其特征在于，所述膜组件为板式超滤膜。
4.根据权利要求1所述的复合式折流板反应器，其特征在于，在进水泵与厌氧处理单元之间设有铁碳微电解单元，所述铁碳微电解单元包括：反应器主体、进水口和出水口，反应器中多个垂直安装的折流板，折流板之间的填料安装架，固定在填料安装架上的铁碳填料。
5.根据权利要求1或2所述的复合式折流板反应器，其特征在于，所述空气气源为空压机。
6.根据权利要求1所述的复合式折流板反应器，其特征在于，所述微生物附着填料为乙丙共聚填料。
7.根据权利要求1所述的复合式折流板反应器，其特征在于，所述微生物附着填料为聚氯乙烯填料。
8.根据权利要求4所述的复合式折流板反应器，其特征在于，所述铁碳填料由铁和炭通过高温烧结而成。
9.根据权利要求8所述的复合式折流板反应器，其特征在于，所述铁碳填料粒径为5~30mm。
说明书
一种厌氧微氧组合的复合式折流板反应器
技术领域
本实用新型属于污水处理生物反应器技术领域，涉及一种厌氧微氧组合的复合式折流板反应器。
背景技术
厌氧折流板反应器是一种高效厌氧污水处理生物反应器（ABR），具有高传质推动力、高反应速率、截留污泥能力强、构造简单、能耗低、抗冲击负荷能力强、处理效率高等一系列优点。但是，传统的ABR反应器采用活性污泥法，出水有机物浓度高、有异味，且不能发生硝化作用，而且与单级UASB反应器相比，ABR反应器的第一格不得不承受远大于平均负荷的局部负荷，这可能会导致处理效率的下降。同时ABR反应器还具有单独厌氧反应的固有缺点，即只采用厌氧工艺，处理效果较差，出水COD较高。
专利CN207792810U公开了一种ABR厌氧反应器，通过阀门与管路的切换，实现每个反应室交替成为串联中的任意段，定期更改水流走向，解决了第一单元负荷较大，淤泥沉积等问题，但是没有解决厌氧反应器处理效果差，出水COD高的问题。
专利CN207418377U公开了一种ABR反应器，通过挡板的阶梯设计，实现了反应器无运动部件、无需机械混合装置、造价低、容积利用率高、不易阻塞、污泥床膨胀程度较低而且可以降低反应器的总高度。而且，占地面积小，可以节省基建费用；工艺设备集中，便于实现全程自动化控制和日常运行管理。但是没有解决第一反应单元负荷较高，出水COD较高的问题。
发明内容
为了克服现有厌氧折流板反应器存在的出水COD较高的技术缺陷，本实用新型的目的是提供一种厌氧微氧组合的复合式折流板反应器，具体技术方案如下。
一种厌氧微氧组合的复合式折流板反应器，其特征在于，包括通过管道依次连接的储水箱、进水泵、厌氧处理单元、微氧处理单元和清水箱，以及空气气源；所述厌氧处理单元和微氧处理单元均包括：反应器主体、进水口和出水口，反应器中多个垂直安装的折流板，折流板之间的填料安装架，固定在填料安装架上的微生物附着填料；微氧处理单元的反应器底部设有曝气装置，曝气装置与空气气源连接。通过设置微氧处理单元，并在反应器底部设置曝气装置，使微氧处理单元维持微氧状态，解决了传统ABR反应器只有厌氧工艺，出水COD较高的问题。
在一些具体实施方案中，所述微生物附着填料为乙丙共聚填料。
在一些具体实施方案中，所述微生物附着填料为聚氯乙烯填料。
进一步地，在微氧处理单元和清水箱之间设有好氧处理单元，所述好氧处理单元包括：膜生物反应器主体、进水口和出水口，反应器中的膜组件，反应器底部设有曝气装置，曝气装置与空气气源连接。通过膜生物反应器的膜组件，对处理后的污水进行膜过滤；底部设置的曝气装置，通过曝气维持水体中的含氧量，保证好氧菌活性，同时对膜起到冲刷作用，防止污泥在膜表面沉淀。通过增加好氧处理单元，可以进一步降低出水的COD。更进一步地，所述膜组件为板式超滤膜。
进一步地，在进水泵与厌氧处理单元之间设有铁碳微电解单元，所述铁碳微电解单元包括：反应器主体、进水口和出水口，反应器中多个垂直安装的折流板，折流板之间的填料安装架，固定在填料安装架上的铁碳填料。铁碳填料采用现有技术即可，例如CN101955280A、CN102180558A、CN104787941A所公开的铁碳填料均可。铁碳填料优选CN104787941A所公开的铁碳填料，即铁碳填料由铁和炭通过高温烧结而成，更优选铁碳填料粒径为5~30mm。通过设置铁碳微电解单元，可以提高废水可生化性，增强系统抗冲击负荷能力；同时铁离子的加入形成生物铁效应，强化生化处理效果，同时改善污泥沉降性。
进一步地，所述空气气源为空压机。

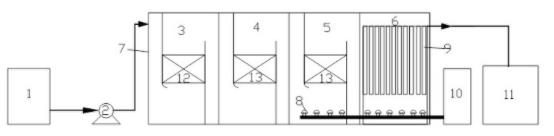

本实用新型提供的一种厌氧微氧组合的复合式折流板反应器的工作过程如下：
（1）储水箱中的废水经过进水泵的提升，进入反应器的铁碳微电解处理单元进行预处理。
（2）预处理后的废水进入厌氧处理单元进行水解酸化，进一步分解大分子物质。
（3）水解酸化后的废水进入微氧处理单元，在微氧条件下进行生化处理。
（4）生化处理后的废水进入膜池，经过膜过滤进入清水箱。
本实用新型具有以下有益技术效果：
通过增加微氧段与膜池好氧段，解决了传统ABR反应器只有厌氧工艺，出水COD较高的问题。通过加设铁碳微电解预处理工艺，提高废水可生化性，增强系统抗冲击负荷能力。铁离子的加入形成生物铁效应，强化生化处理效果，同时改善污泥沉降性。采用生物膜法，提升了出水水质。采用微氧曝气取代传统的好氧曝气，有效降低能耗。采用微氧技术取代好氧，有效提升处理效果。通过采用MBR技术，取消沉淀池，有效提升出水水质。
