申请日2021.04.23
公开日期2021.11.26
IPC分类B01D29/60;B01D29/03;B01D29/68;B01D29/90
摘要

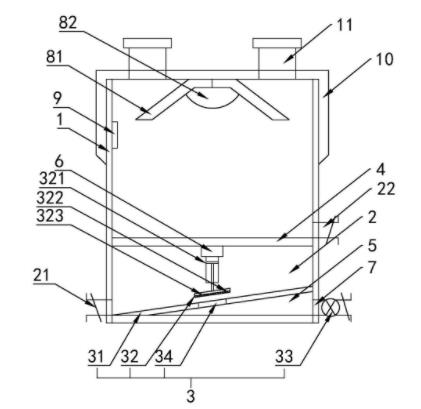

本实用新型涉及一种电镀液过滤装置，包括过滤箱，所述过滤箱顶部设置有进水口，其特征在于：所述过滤箱内腔中部设置有过滤板；所述过滤板下方设置有第一排水口，过滤板上方设置有第二排水口，所述过滤箱底部设置有用于清洗过滤板的水逆清洗部件；所述水逆清洗部件包括隔板、截止部件和水泵；所述隔板倾斜设置在过滤箱内壁上，并且将过滤箱隔离成上部的污水室和下部的净水室，所述隔板中部开设有换水口；所述截止部件通过安装架安装在过滤板底部控制换水口通断；所述净水室侧壁上开设清水输入口，所述水泵安装在过滤箱侧壁上且输出端与清水输入口连通。本实用新型实用性强，易于推广。
权利要求
1.一种电镀液过滤装置，包括过滤箱，所述过滤箱顶部设置有进水口，其特征在于：所述过滤箱内腔中部设置有过滤板；所述过滤板下方设置有第一排水口，过滤板上方设置有第二排水口，所述过滤箱底部设置有用于清洗过滤板的水逆清洗部件；所述水逆清洗部件包括隔板、截止部件和水泵；所述隔板倾斜设置在过滤箱内壁上，并且将过滤箱隔离成上部的污水室和下部的净水室，所述隔板中部开设有换水口；所述截止部件通过安装架安装在过滤板底部控制换水口通断；所述净水室侧壁上开设清水输入口，所述水泵安装在过滤箱侧壁上且输出端与清水输入口连通。
2.根据权利要求1所述的一种电镀液过滤装置，其特征在于：所述截止部件包括驱动气缸和止水板；所述驱动气缸通过所述安装架安装在过滤板上输出端竖直向下设置，所述止水板固定安装在所述驱动气缸的输出端。
3.根据权利要求2所述的一种电镀液过滤装置，其特征在于：所述止水板底面安装有止水橡胶。
4.根据权利要求1或3所述的一种电镀液过滤装置，其特征在于：所述过滤箱内腔顶部安装有设置有用于削减电镀液冲击力的缓冲装置；所述缓冲装置包括倾斜设置的缓冲板和用于固定缓冲板的压板；所述缓冲板通过压板倾斜安装在进水口下方。
5.根据权利要求4所述的一种电镀液过滤装置，其特征在于：所述过滤箱内壁上设置有液位传感器。
说明书
一种电镀液过滤装置
技术领域
本实用新型电镀生产设备涉及技术领域，尤其是涉及一种电镀液过滤装置。
背景技术
电镀液是指可以扩大金属的阴极电流密度范围、改善镀层的外观和增加溶液抗氧化的稳定性等特点的液体，在电镀液长时间使用后，会产生杂质，因此需用到过滤装置对电镀液进行过滤，现有的过滤装置不方便对过滤网进行更换，长时间使用后容易造成过滤网堵塞，会影响过滤效率，因此需要提出一种可以清理滤网的电镀液过滤装置。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种电镀液过滤装置。
本实用新型的技术方案是这样实现的：一种电镀液过滤装置，包括过滤箱，所述过滤箱顶部设置有进水口，其特征在于：所述过滤箱内腔中部设置有过滤板；所述过滤板下方设置有第一排水口，过滤板上方设置有第二排水口，所述过滤箱底部设置有用于清洗过滤板的水逆清洗部件；所述水逆清洗部件包括隔板、截止部件和水泵；所述隔板倾斜设置在过滤箱内壁上，并且将过滤箱隔离成上部的污水室和下部的净水室，所述隔板中部开设有换水口；所述截止部件通过安装架安装在过滤板底部控制换水口通断；所述净水室侧壁上开设清水输入口，所述水泵安装在过滤箱侧壁上且输出端与清水输入口连通。
优选为：所述截止部件包括驱动气缸和止水板；所述驱动气缸通过所述安装架安装在过滤板上输出端竖直向下设置，所述止水板固定安装在所述驱动气缸的输出端。
优选为：所述止水板底面安装有止水橡胶。
优选为：所述过滤箱内腔顶部安装有设置有用于削减电镀液冲击力的缓冲装置；所述缓冲装置包括倾斜设置的缓冲板和用于固定缓冲板的压板；所述缓冲板通过压板倾斜安装在进水口下方。
优选为：所述过滤箱内壁上设置有液位传感器。
与现有技术相比较，本实用新型带来的有益效果为：
1通过设置有水逆冲洗部件，水逆冲洗部件将干净的清水对过滤网进行逆流清洗，达到将过滤网表面清洗干净的目的，以提高过滤速度和过滤效果；
2、通过设置有截止部件，可以实现自动控制隔板上的开口闭合，切换速度快，且切换效率高、使用方便；
3、在截止部件用于截断水流的止水板底部设置有止水橡胶，该止水橡胶的作用是进一步提高对水止水板对水流的截断能力，防止水流渗漏提高水体隔离效果；
4、通过设置有缓冲装置，进入过滤箱内部的过滤液会先与缓冲板相接触以避免被缓冲板隔档，水流的冲击会被持续削减，以避免直接冲击到过滤板表面，以此起到保护过滤板的目的。
