申请日2021.04.21
公开日期2021.11.26
IPC分类C02F3/30
摘要
本实用新型涉及污水处理技术领域，公开了一种分散农户生活污水分散收集厌氧反应器，所述反应器主体的左侧固接有所述黑水进水管，所述反应器主体的右侧固接有所述净水出水管，所述反应器主体内部固接有所述隔板，所述隔板左侧壁固接有所述固定件，所述固定件的内部安装有所述连通管，所述反应器主体内部填充有所述悬浮生物填料，所述反应器主体上方固接有所述第一灰水进水管和所述第二灰水进水管，所述反应器主体上方安装有所述顶盖，所述顶盖的下表面固接有所述密封圈，所述反应器主体的内部安装有分流机构，所述顶盖的内部安装有密封机构，设置分流机构，避免污水直接冲刷到连通管和固定件上，设置密封机构，保障内部的无氧环境。
权利要求

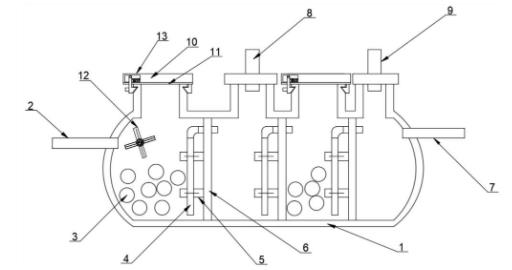

1.一种分散农户生活污水分散收集厌氧反应器，包括反应器主体(1)、黑水进水管(2)、悬浮生物填料(3)、连通管(4)、固定件(5)、隔板(6)、净水出水管(7)、第一灰水进水管(8)、第二灰水进水管(9)、顶盖(10)和密封圈(11)，其特征在于，所述反应器主体(1)的左侧壁固接有所述黑水进水管(2)，所述反应器主体(1)的右侧壁固接有所述净水出水管(7)，所述反应器主体(1)的内部固接有所述隔板(6)，所述隔板(6)左侧壁固接有所述固定件(5)，所述固定件(5)的内部安装有所述连通管(4)，且所述连通管(4)的右端贯穿所述隔板(6)并延伸到所述隔板(6)的右侧，所述反应器主体(1)的内部填充有所述悬浮生物填料(3)，所述反应器主体(1)的上方固接有所述第一灰水进水管(8)和所述第二灰水进水管(9)，所述反应器主体(1)的上方安装有所述顶盖(10)，所述顶盖(10)的下表面固接有所述密封圈(11)，所述反应器主体(1)的内部安装有分流机构(12)，所述顶盖(10)的内部安装有密封机构(13)。
2.根据权利要求1所述的一种分散农户生活污水分散收集厌氧反应器，其特征在于，所述连通管(4)、所述固定件(5)和所述隔板(6)的数量均为三个，且三个所述隔板(6)将所述反应器主体(1)的内部分隔成一室、二室、三室和四室，所述悬浮生物填料(3)位于所述一室和所述三室内，所述第一灰水进水管(8)位于所述二室的上方，所述第二灰水进水管(9)位于所述四室的上方。
3.根据权利要求1所述的一种分散农户生活污水分散收集厌氧反应器，其特征在于，所述分流机构(12)包括扇叶(14)、固定轴(15)和套筒(16)，所述反应器主体(1)的内壁固接有所述固定轴(15)，所述固定轴(15)的外表面套接有所述套筒(16)，所述套筒(16)的外表面固接有所述扇叶(14)。
4.根据权利要求3所述的一种分散农户生活污水分散收集厌氧反应器，其特征在于，所述扇叶(14)的数量为四个。
5.根据权利要求1所述的一种分散农户生活污水分散收集厌氧反应器，其特征在于，所述密封机构(13)包括第一卡块(17)、弹簧(18)、小型转轴(19)、方形槽(20)、第二卡块(21)和拉环(22)，所述顶盖(10)的下表面右侧固接有所述第一卡块(17)，所述顶盖(10)的内部开设有所述方形槽(20)，所述方形槽(20)的内壁固接有所述小型转轴(19)，所述方形槽(20)的右侧内壁固接有所述弹簧(18)，所述弹簧(18)的左端固接有所述第二卡块(21)，所述第二卡块(21)的左侧壁固接有所述拉环(22)。
6.根据权利要求5所述的一种分散农户生活污水分散收集厌氧反应器，其特征在于，所述第二卡块(21)转动连接在所述小型转轴(19)的外表面。
说明书
一种分散农户生活污水分散收集厌氧反应器
技术领域
本实用新型涉及污水处理技术领域，具体是一种分散农户生活污水分散收集厌氧反应器。
背景技术
随着农村经济的发展，农村水环境污染越来越严重，而农村生活污水作为农村环境污染的主要因素之一，治理形势不容乐观。开展村庄生活污水治理，是农村水环境治理及人居环境改善的重点所在，因此需要对分散农户生活污水进行收集处理，这对于提升农村环境具有重要意义。
但是，现有的厌氧反应器，在对农户生活污水进行处理时，经常会遇到污水排放较大的情况，这会直接冲击到内部的连通管，且污水会腐蚀固定件上的金属，长时间使用后，内部的固定件会掉落，再在污水的冲刷下会导致连通管脱落，从而影响后续排水，厌氧反应器内部的悬浮生物需要在无氧环境下才能处理污水，现有的顶盖密封性有限，不能完全保证内部是无氧状态。因此，本领域技术人员提供了一种分散农户生活污水分散收集厌氧反应器，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种分散农户生活污水分散收集厌氧反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种分散农户生活污水分散收集厌氧反应器，包括反应器主体、黑水进水管、悬浮生物填料、连通管、固定件、隔板、净水出水管、第一灰水进水管、第二灰水进水管、顶盖和密封圈，所述反应器主体的左侧壁固接有所述黑水进水管，所述反应器主体的右侧壁固接有所述净水出水管，所述反应器主体的内部固接有所述隔板，所述隔板左侧壁固接有所述固定件，所述固定件的内部安装有所述连通管，且所述连通管的右端贯穿所述隔板并延伸到所述隔板的右侧，所述反应器主体的内部填充有所述悬浮生物填料，所述反应器主体的上方固接有所述第一灰水进水管和所述第二灰水进水管，所述反应器主体的上方安装有所述顶盖，所述顶盖的下表面固接有所述密封圈，所述反应器主体的内部安装有分流机构，所述顶盖的内部安装有密封机构。
作为本实用新型再进一步的方案：所述连通管、所述固定件和所述隔板的数量均为三个，且三个所述隔板将所述反应器主体的内部分隔成一室、二室、三室和四室，所述悬浮生物填料位于所述一室和所述三室内，所述第一灰水进水管位于所述二室的上方，所述第二灰水进水管位于所述四室的上方，为厌氧菌和需氧菌提供不同的环境。
作为本实用新型再进一步的方案：所述分流机构包括扇叶、固定轴和套筒，所述反应器主体的内壁固接有所述固定轴，所述固定轴的外表面套接有所述套筒，所述套筒的外表面固接有所述扇叶，限制污水流速过快直接冲击到连通管和固定件的表面。
作为本实用新型再进一步的方案：所述扇叶的数量为四个，限制污水流速，对污水起分流作用。
作为本实用新型再进一步的方案：所述密封机构包括第一卡块、弹簧、小型转轴、方形槽、第二卡块和拉环，所述顶盖的下表面右侧固接有所述第一卡块，所述顶盖的内部开设有所述方形槽，所述方形槽的内壁固接有所述小型转轴，所述方形槽的右侧内壁固接有所述弹簧，所述弹簧的左端固接有所述第二卡块，所述第二卡块的左侧壁固接有所述拉环，进行密封，保证无氧菌所需的环境。
作为本实用新型再进一步的方案：所述第二卡块转动连接在所述小型转轴的外表面，便于第二卡块转动，方便对顶盖进行固定密封。
与现有技术相比，本实用新型的有益效果是：
1、通过设置分流机构，将分流机构设置在黑水进水管的右侧，有效避免黑水进水管内的污水直接冲刷到连通管和固定件上，减少对连通管和固定件的损耗，延长设备的使用寿命。
2、通过设置密封机构，通过使用第一卡块和第二卡块，将反应器主体上方的投放口进行固定密封，有效保障内部的无氧菌处在无氧环境下，增强污水处理效果。
