申请日2021.04.13
公开日期2021.11.23
IPC分类C02F3/30
摘要

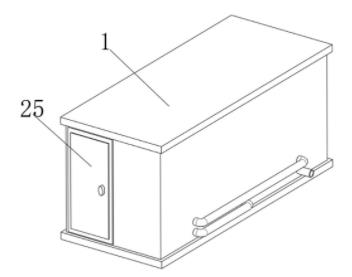

本实用新型公开了一种用于活性污水处理的A2O工艺设备，涉及到污水处理设备领域，包括设备外壳，所述设备外壳的内部安装有缺氧池、好氧池、沉淀池，所述缺氧池、好氧池、沉淀池之间均固定连接有连接管，两个所述连接管的两端分别与所述缺氧池、好氧池、沉淀池的内部相连通，所述设备外壳的一侧固定连接有混合液回流管和污泥回流管，所述混合液回流管的两端分别与所述缺氧池、所述好氧池的内部相连通。本实用新型中，曝气装置总成通过Z形管向好氧池中的污水输入氧气，旋转电机带动Z形管围绕曝气装置总成旋转，从而带动出气头在污水中旋转搅动，从而使氧气可以均匀的散布在污水中，从而使污水中的溶解氧浓度保持一定的浓度。
权利要求
1.一种用于活性污水处理的A2O工艺设备，包括设备外壳(1)，其特征在于：所述设备外壳(1)的内部安装有缺氧池(2)、好氧池(3)、沉淀池(4)，所述缺氧池(2)、好氧池(3)、沉淀池(4)之间均固定连接有连接管(5)，两个所述连接管(5)的两端分别与所述缺氧池(2)、好氧池(3)、沉淀池(4)的内部相连通，所述设备外壳(1)的一侧固定连接有混合液回流管和污泥回流管，所述混合液回流管的两端分别与所述缺氧池(2)、所述好氧池(3)的内部相连通，所述污泥回流管的两端分别与所述缺氧池(2)、所述沉淀池(4)的内部相连通，所述好氧池(3)的顶部固定连接有顶板(6)，所述顶板(6)上安装有曝气部，所述曝气部与所述好氧池(3)的底部内壁相连接。
2.根据权利要求1所述的一种用于活性污水处理的A2O工艺设备，其特征在于：所述曝气部包括开设于所述顶板(6)顶部的圆孔，所述圆孔内设置有固定圆盘(9)，所述固定圆盘(9)与所述顶板(6)之间转动连接有同一个活动环(10)，所述顶板(6)的顶部固定连接有两个对称分布的支撑杆，两个所述支撑杆之间固定连接有同一个曝气装置总成(11)，所述曝气装置总成(11)的输气端转动连接有Z形管(12)，所述活动环(10)的顶部开设有固定孔，所述Z形管(12)的一端贯穿所述固定孔并固定连接有出气头(13)，所述曝气装置总成(11)的一侧安装有旋转输气单元，所述旋转输气单元与所述Z形管(12)相连接。
3.根据权利要求2所述的一种用于活性污水处理的A2O工艺设备，其特征在于：所述旋转输气单元的一侧固定连接有旋转电机(14)，所述旋转电机(14)的输出端驱动连接有传动轴(15)，所述传动轴(15)的底端固定套接有主动齿轮(16)，所述Z形管(12)的顶端固定套接有第一从动齿轮(17)，所述主动齿轮(16)与所述第一从动齿轮(17)相啮合。
4.根据权利要求2所述的一种用于活性污水处理的A2O工艺设备，其特征在于：所述固定圆盘(9)的底部固定连接有固定杆(7)和第一齿圈(18)，所述固定杆(7)的底端固定连接在所述好氧池(3)的底部内壁上，所述Z形管(12)的侧壁上固定连接有支架，所述支架上转动连接有转轴(19)，所述转轴(19)的两端均固定套接有第二从动齿轮(20)，位于顶部的所述第二从动齿轮(20)与所述第一齿圈(18)相啮合，所述出气头(13)上固定套接有第二齿圈(21)，所述第二齿圈(21)与位于底部的所述第二从动齿轮(20)相啮合。
5.根据权利要求2所述的一种用于活性污水处理的A2O工艺设备，其特征在于：所述出气头(13)的底部固定连接有多个均匀分布的转板(22)，多个所述转板(22)的一侧均开设有多个均匀分布的顺流孔。
6.根据权利要求5所述的一种用于活性污水处理的A2O工艺设备，其特征在于：多个所述转板(22)的一侧均固定连接有多个均匀分布的碎泡板(23)。
7.根据权利要求1所述的一种用于活性污水处理的A2O工艺设备，其特征在于：所述设备外壳(1)的一侧安装有活动门(8)。
说明书
一种用于活性污水处理的A2O工艺设备
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种用于活性污水处理的A2O工艺设备。
背景技术
A2O工艺(AAO工艺、AAO法)，是英文Anaerobic-Anoxic-Oxic第一个字母的简称(厌氧-缺氧-好氧)，是一种常用的二级污水处理工艺，具有同步脱氮除磷的作用，可用于二级污水处理或三级污水处理，后续增加深度处理后，可作为中水回用，具有良好的脱氮除磷效果，在同作用工艺中，该工艺流程最为简单，总的水力停留时间较短，污泥沉降性较好，不会发生污泥膨胀。
现有的基于A2O工艺的污水处理设备种类繁多，应用广泛，结构大同小异，但多数设备在对污水进行处理的过程中，难以使进入沉淀池的处理水保持一定浓度的溶解氧，并且在污水的停留时间内使溶解氧脱出从而含量降低，导致产生厌氧状态和污泥释放磷现象的出现，因此，为解决上述问题，我们提出了一种用于活性污水处理的A2O工艺设备。
实用新型内容
本申请的目的在于提供一种用于活性污水处理的A2O工艺设备，以解决上述背景技术中提出的问题。
为实现上述目的，本申请提供如下技术方案：一种用于活性污水处理的AO工艺设备，包括设备外壳，所述设备外壳的内部安装有缺氧池、好氧池、沉淀池，所述缺氧池、好氧池、沉淀池之间均固定连接有连接管，两个所述连接管的两端分别与所述缺氧池、好氧池、沉淀池的内部相连通，所述设备外壳的一侧固定连接有混合液回流管和污泥回流管，所述混合液回流管的两端分别与所述缺氧池、所述好氧池的内部相连通，所述污泥回流管的两端分别与所述缺氧池、所述沉淀池的内部相连通，所述好氧池的顶部固定连接有顶板，所述顶板上安装有曝气部，所述曝气部与所述好氧池的底部内壁相连接。
优选地，所述曝气部包括开设于所述顶板顶部的圆孔，所述圆孔内设置有固定圆盘，所述固定圆盘与所述顶板之间转动连接有同一个活动环，所述顶板的顶部固定连接有两个对称分布的支撑杆，两个所述支撑杆之间固定连接有同一个曝气装置总成，所述曝气装置总成的输气端转动连接有Z形管，所述活动环的顶部开设有固定孔，所述Z形管的一端贯穿所述固定孔并固定连接有出气头，所述曝气装置总成的一侧安装有旋转输气单元，所述旋转输气单元与所述Z形管相连接。
优选地，所述旋转输气单元的一侧固定连接有旋转电机，所述旋转电机的输出端驱动连接有传动轴，所述传动轴的底端固定套接有主动齿轮，所述Z形管的顶端固定套接有第一从动齿轮，所述主动齿轮与所述第一从动齿轮相啮合。
优选地，所述固定圆盘的底部固定连接有固定杆和第一齿圈，所述固定杆的底端固定连接在所述好氧池的底部内壁上，所述Z形管的侧壁上固定连接有支架，所述支架上转动连接有转轴，所述转轴的两端均固定套接有第二从动齿轮，位于顶部的所述第二从动齿轮与所述第一齿圈相啮合，所述出气头上固定套接有第二齿圈，所述第二齿圈与位于底部的所述第二从动齿轮相啮合。
优选地，所述出气头的底部固定连接有多个均匀分布的转板，多个所述转板的一侧均开设有多个均匀分布的顺流孔。
优选地，多个所述转板的一侧均固定连接有多个均匀分布的碎泡板。
优选地，所述设备外壳的一侧安装有活动门。
综上，本实用新型的技术效果和优点：
1、本实用新型中，曝气装置总成通过Z形管向好氧池中的污水输入氧气，从而增加污水中溶解氧的含量，同时旋转电机驱动传动轴旋转，从而通过主动齿轮、第一从动齿轮带动Z形管围绕曝气装置总成旋转，从而带动出气头在污水中旋转搅动，从而使氧气可以均匀的散布在污水中，从而使污水中的溶解氧浓度保持一定的浓度；
2、本实用新型中，Z形管旋转会带动转轴一起转动，从而通过位于顶部的第二从动齿轮与第一齿圈带动转轴自转，从而带动出气头自转，使氧气输出时形成的气泡被甩出，增加氧气散布面积，进一步提高溶解氧的浓度，并且转板和碎泡板可对气泡进行打碎，使气泡细化，更容易溶解在污水中，防止气泡过大直接从污水中溢出，影响溶解氧的浓度。
