申请日2021.04.08
公开日期2021.11.23
IPC分类C02F1/52;C02F9/04;C02F103/20
摘要
本实用新型公开了一种养殖场污水用分层处理装置，包括处理桶，所述处理桶的外表面的两侧安装有出水管，所述出水管的顶部设置有控制阀门，所述出水管的输出端螺纹连接有双向套管，所述双向套管的内壁嵌合安装有转向环，所述双向套管的内壁的一侧螺纹连接有衔接螺纹管，所述衔接螺纹管的输出端安装有沉淀管。本实用新型通过过滤座的设置，将添加絮凝剂的污水通过过滤座注入处理桶中，通过过滤座上筛分网的设置，对所注入的污水起到一定的筛分作用，使得污水中较大杂质停留在筛分网上，对污水起到简单的过滤作用，从而避免较大杂质的进入影响装置的正常工作，处理桶内的污水进过装置的加工处理后，使用控制阀门控制出水管的出水。
权利要求

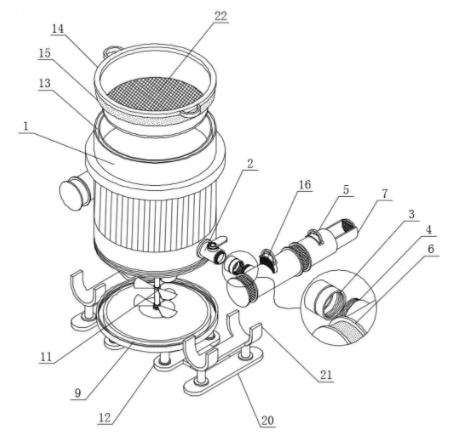

1.一种养殖场污水用分层处理装置，包括处理桶(1)，其特征在于：所述处理桶(1)的外表面的两侧安装有出水管(2)，所述出水管(2)的顶部设置有控制阀门，所述出水管(2)的输出端螺纹连接有双向套管(3)，所述双向套管(3)的内壁嵌合安装有转向环，所述双向套管(3)的内壁的一侧螺纹连接有衔接螺纹管(4)，所述衔接螺纹管(4)的输出端安装有沉淀管(5)，所述沉淀管(5)的表面安装有插接环(6)，所述沉淀管(5)的内部插接有收集管(7)，且沉淀管(5)与收集管(7)之间相互匹配，所述收集管(7)的内壁安装有挡板(8)。
2.根据权利要求1所述的一种养殖场污水用分层处理装置，其特征在于：所述处理桶(1)的底部螺纹连接有底座(9)，所述底座(9)的底部的中部设置有驱动电机(10)，所述驱动电机(10)输出端贯穿安装有搅拌杆组件(11)，所述底座(9)的底部安装有支撑座(12)。
3.根据权利要求1所述的一种养殖场污水用分层处理装置，其特征在于：所述处理桶(1)的顶部开设有插接槽(13)，所述处理桶(1)的顶部插接有过滤座(14)，所述过滤座(14)的底部的外侧安装有密封环(15)。
4.根据权利要求1所述的一种养殖场污水用分层处理装置，其特征在于：所述沉淀管(5)的顶部插接有过滤网架(16)，所述收集管(7)的输出端安装有筛网(17)。
5.根据权利要求2所述的一种养殖场污水用分层处理装置，其特征在于：所述支撑座(12)的一侧安装有拉伸板组件(18)，所述拉伸板组件(18)的内部安装有限位弹簧(19)，所述拉伸板组件(18)的一侧安装有衔接座(20)，所述衔接座(20)的顶部安装有限位夹(21)。
6.根据权利要求3所述的一种养殖场污水用分层处理装置，其特征在于：所述过滤座(14)的底部安装有筛分网(22)，所述过滤座(14)的外表面的两侧均安装有把手。
说明书
一种养殖场污水用分层处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种养殖场污水用分层处理装置。
背景技术
大型畜牧养殖场下设三大分场和三大科研室，分别为肉牛养殖场、肉羊养殖场、肉驴养殖场、肉牛科研室、肉羊科研室、肉驴科研室，是集养殖、繁育、科研、改良、推广为一体的正规化畜牧企业，现养殖场现已成为养殖规模最大、科技含量高的现代化大型肉牛羊驴良种推广单位，现有的养殖场，在日常养殖过程中会产生大量的污水，需要对污水进行收集处理，从而保证良好的养殖环境，但现有的对污水进行处理的设备，在使用时，仍存在一定的不足。
现有技术中一种养殖场污水处理装置缺点不足：
1、现有技术中一种养殖场污水处理装置，在使用时，污水中残留大量的杂物，现有的部分处理设备在使用后，缺乏对污水中杂物的处理和收集，实用性较差；
2、现有技术中一种养殖场污水处理装置，在使用时，现有的处理方式多使用到絮凝剂来辅助污水处理，且大多设备使用后不便拆卸进行内部的清洗，适用性不足，不能满足更多的使用需求。
实用新型内容
本实用新型的目的在于提供一种养殖场污水用分层处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案，一种养殖场污水用分层处理装置，包括处理桶，所述处理桶的外表面的两侧安装有出水管，所述出水管的顶部设置有控制阀门，所述出水管的输出端螺纹连接有双向套管，所述双向套管的内壁嵌合安装有转向环，所述双向套管的内壁的一侧螺纹连接有衔接螺纹管，所述衔接螺纹管的输出端安装有沉淀管，所述沉淀管的表面安装有插接环，所述沉淀管的内部插接有收集管，且沉淀管与收集管之间相互匹配，所述收集管的内壁安装有挡板。
优选的，所述处理桶的底部螺纹连接有底座，所述底座的底部的中部设置有驱动电机，所述驱动电机输出端贯穿安装有搅拌杆组件，所述底座的底部安装有支撑座。
优选的，所述处理桶的顶部开设有插接槽，所述处理桶的顶部插接有过滤座，所述过滤座的底部的外侧安装有密封环。
优选的，所述沉淀管的顶部插接有过滤网架，所述收集管的输出端安装有筛网。
优选的，所述支撑座的一侧安装有拉伸板组件，所述拉伸板组件的内部安装有限位弹簧，所述拉伸板组件的一侧安装有衔接座，所述衔接座的顶部安装有限位夹。
优选的，所述过滤座的底部安装有筛分网，所述过滤座的外表面的两侧均安装有把手。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过过滤座的设置，将添加絮凝剂的污水通过过滤座注入处理桶中，通过过滤座上筛分网的设置，对所注入的污水起到一定的筛分作用，使得污水中较大杂质停留在筛分网上，对污水起到简单的过滤作用，从而避免较大杂质的进入影响装置的正常工作，处理桶内的污水进过装置的加工处理后，通过出水管的设置，使用控制阀门控制出水管的出水，使得处理桶内处理后的污水通过出水管流经双向套管和衔接螺纹管进入到沉淀管，并通过沉淀管进入到收集管中，通过插接环、限位夹和衔接座的设置，对沉淀管起到限位夹持的作用，从而保持沉淀管使用时的稳定性，通过污水的不断注入，在絮凝剂的作用下加快了杂质的沉淀是的污水在进入收集管的过程中会收到挡板的阻碍作用，从而使得污水进入后会超过一定量后，当其水位线高于挡板后流出，通过双层挡板得设置以及过滤网架的设置，过滤网架对进入的污水起到一定过滤作用，且能够辅助挡板的作用，利用杂质自身重量得影响，使得污水中的杂质更多的沉淀在挡板之后，最后污水通过筛网流出，筛网的设置，起到了最后的筛选过滤的效果，从而增添了装置整的实用性。
2、本实用新型通过驱动电机的设置，驱动电机通电工作后带动起输出端的搅拌杆组件的转动，从而对处理桶内所注入的污水起到搅拌作用是的其中所添加的絮凝剂与污水更好的混合，从而加快絮凝工作，使得污水中的杂质更快的发生沉淀，提高装置的工作效率，且处理桶与底座之间通过螺纹连接的方式进行安装，从而便于拆卸，对搅拌后的装置内残留的残渣的处理工作，双向套管在转向环的作用下可进行双向转动继而便于拆卸，且收集管和过滤网架均通过插接对方式进行安装，同样便于进行拆卸，从而更好的对所依附和收集的杂质进行处理，装置的整体可拆卸性，便于了装置的维修，以及对装置的清洗和零件的更换，增添了装置的适用性。
（发明人：周绪栋）
