申请日2021.04.09
公开日期2021.11.23
IPC分类C02F11/121
摘要
本实用新型涉及污水处理技术领域，具体为一种污水处理用污泥脱水机构，包括装置本体，所述装置本体包括机体，所述机体的底端连接有底座，所述机体的一端连接有电机，所述机体的顶端连接有防护机构，所述防护机构包括防护盖，所述机体的顶端连接有防护盖，所述机体的一端连接有第一弹簧，所述第一弹簧的一端连接有活动块，所述活动块的一端连接有第一连接块。本实用新型通过防护装置和固定装置，对污泥脱水机的顶端进行防护，同时也可以对污泥脱水机构外部的线缆进行固定，方便了使用者对污泥脱水机构进行使用，提高了设备使用的安全性。
权利要求

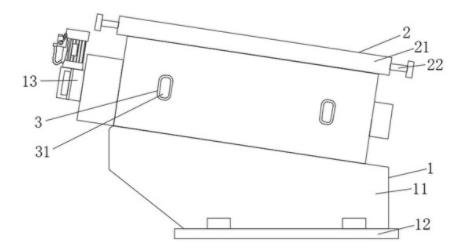

1.一种污水处理用污泥脱水机构，包括装置本体（1），其特征在于：所述装置本体（1）包括机体（11），所述机体（11）的底端连接有底座（12），所述机体（11）的一端连接有电机（13），所述机体（11）的顶端连接有防护机构（2），所述防护机构（2）包括防护盖（21），所述机体（11）的顶端连接有防护盖（21），所述机体（11）的一端连接有第一弹簧（27），所述第一弹簧（27）的一端连接有活动块（26），所述活动块（26）的一端连接有第一连接块（24），所述第一连接块（24）的一端连接有第一连接槽（23），所述第一连接槽（23）的内部活动连接有控制杆（22），所述第一连接块（24）的外表面固定连接有固定块（25），所述控制杆（22）的外表面连接有第二连接槽（28），所述第二连接槽（28）的内部连接有第二弹簧（29），所述第二弹簧（29）的一端连接有卡块（210），所述第一连接槽（23）的内部固定连接有限位块（211）。
2.根据权利要求1所述的一种污水处理用污泥脱水机构，其特征在于：所述机体（11）的外表面连接有固定机构（3），所述固定机构（3）包括第二连接块（31），所述机体（11）的外表面连接有第二连接块（31），所述第二连接块（31）的外表面连接有卡片（32），所述第二连接块（31）的两端插设有螺栓杆（33）。
3.根据权利要求1所述的一种污水处理用污泥脱水机构，其特征在于：所述控制杆（22）的数量设置为四组，且四组控制杆（22）分别连接在第一连接槽（23）的一端，所述控制杆（22）和第一连接槽（23）为转动连接，所述防护盖（21）的外表面设置有长方形开槽，且开槽的内部插设有固定块（25），所述活动块（26）和第一连接块（24）为转动连接。
4.根据权利要求1所述的一种污水处理用污泥脱水机构，其特征在于：所述固定块（25）呈长方形连接在第一连接块（24）的外表上，所述固定块（25）呈两组连接在第一连接块（24）的外表面上。
5.根据权利要求2所述的一种污水处理用污泥脱水机构，其特征在于：所述螺栓杆（33）的数量设置为两组，且两组螺栓杆（33）分别连接在卡片（32）的两端。
6.根据权利要求2所述的一种污水处理用污泥脱水机构，其特征在于：所述第二连接块（31）的内部设置有内螺纹，且内螺纹和螺栓杆（33）相互啮合，所述螺栓杆（33）和第二连接块（31）为转动连接。
说明书
一种污水处理用污泥脱水机构
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用污泥脱水机构。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点，受到大众喜爱。
目前市面上的污泥脱水机种类繁多，在对该设备进行使用后，我们发现其存在着很多的问题，现有的污泥脱水机是将污泥加入到设备的上方，从而让设备对污泥进行脱水，但在我们使用完设备后，设备的顶端是开口的，很容易造成设备的零部件发生锈蚀，降低设备使用的效果，并且我们在对该设备进行使用时，线缆会挂在设备的外表面上，很容易将线缆带进设备中，造成设备使用出现问题，因此亟需设计一种污水处理用污泥脱水机构来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种污水处理用污泥脱水机构，以解决上述背景技术中提出的无法快速的对设备的顶端进行防护和不能快捷的对线缆进行固定的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用污泥脱水机构，包括装置本体，所述装置本体包括机体，所述机体的底端连接有底座，所述机体的一端连接有电机，所述机体的顶端连接有防护机构，所述防护机构包括防护盖，所述机体的顶端连接有防护盖，所述机体的一端连接有第一弹簧，所述第一弹簧的一端连接有活动块，所述活动块的一端连接有第一连接块，所述第一连接块的一端连接有第一连接槽，所述第一连接槽的内部活动连接有控制杆，所述第一连接块的外表面固定连接有固定块，所述控制杆的外表面连接有第二连接槽，所述第二连接槽的内部连接有第二弹簧，所述第二弹簧的一端连接有卡块，所述第一连接槽的内部固定连接有限位块。
优选的，所述机体的外表面连接有固定机构，所述固定机构包括第二连接块，所述机体的外表面连接有第二连接块，所述第二连接块的外表面连接有卡片，所述第二连接块的两端插设有螺栓杆。
优选的，所述控制杆的数量设置为四组，且四组控制杆分别连接在第一连接槽的一端，所述控制杆和第一连接槽为转动连接，所述防护盖的外表面设置有长方形开槽，且开槽的内部插设有固定块，所述活动块和第一连接块为转动连接。
优选的，所述固定块呈长方形连接在第一连接块的外表上，所述固定块呈两组连接在第一连接块的外表面上。
优选的，所述螺栓杆的数量设置为两组，且两组螺栓杆分别连接在卡片的两端。
优选的，所述第二连接块的内部设置有内螺纹，且内螺纹和螺栓杆相互啮合，所述螺栓杆和第二连接块为转动连接。
与现有技术相比，本实用新型的有益效果是：
1、该污水处理用污泥脱水机构设置有防护装置，我们在使用完设备后，可以通过该防护装置对污泥脱水机的顶端进行防护，防止零部件在不工作时，暴露在空气中，使得零部件发生锈蚀，增强设备使用的效果，并且我们也可以防止一些杂质掉入到设备中，增强设备使用的稳定性。
2、该污水处理用污泥脱水机构设置有固定装置，我们在使用设备时，可以通过该固定装置对设备上的线缆进行固定，防止线缆发生移动，对设备的使用造成影响，并且该固定装置在拆卸上，较为方便，增强设备使用的便捷性。
（发明人：许孔斌; 郑剑锋; 罗洋）
