申请日2021.04.02
公开日期2021.11.23
IPC分类C02F9/04
摘要
本实用新型涉及一种生活污水处理箱，包括箱体，所述箱体的顶部固定连接有搅拌组件，所述箱体的内部固定连接有第一隔板，所述第一隔板的底部固定连接有下水组件，所述箱体的内部且位于第一隔板的下方固定连接有第二隔板，所述第二隔板的底部固定连接有过滤组件，所述箱体的内部且位于第二隔板的下方设置有二次处理组件；所述过滤组件包括过滤网，所述过滤网的顶部与第二隔板固定连接，所述过滤网的底部固定连接有步进电机，所述步进电机的输出轴固定连接有支杆，所述支杆的左侧固定连接有活动滤网，所述第二隔板的底部活动连接有支撑组件。该生活污水处理箱，防止过滤网积累过多造成堵塞，便于维护。
权利要求

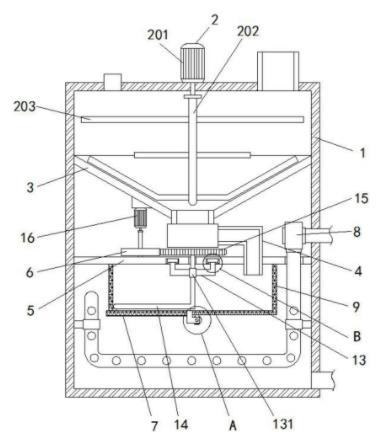

1.一种生活污水处理箱，包括箱体(1)，其特征在于：所述箱体(1)的顶部固定连接有搅拌组件(2)，所述箱体(1)的内部固定连接有第一隔板(3)，所述第一隔板(3)的底部固定连接有下水组件(4)，所述箱体(1)的内部且位于第一隔板(3)的下方固定连接有第二隔板(5)，所述第二隔板(5)的底部固定连接有过滤组件(7)，所述箱体(1)的内部且位于第二隔板(5)的下方设置有二次处理组件(8)；
所述过滤组件(7)包括过滤网(9)，所述过滤网(9)的顶部与第二隔板(5)固定连接，所述过滤网(9)的底部固定连接有步进电机(10)，所述步进电机(10)的输出轴固定连接有支杆(11)，所述支杆(11)的左侧固定连接有活动滤网(12)，所述第二隔板(5)的底部活动连接有支撑组件(13)，所述支撑组件(13)的内表面固定连接有活动杆(14)，所述活动杆(14)的顶部且位于第二隔板(5)的顶部固定连接有第一齿轮(15)，所述第一隔板(3)的底部固定连接有第一电机(16)，所述第一电机(16)的输出轴设置有第二齿轮(6)，所述第二齿轮(6)与第一齿轮(15)啮合。
2.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述搅拌组件(2)包括第二电机(201)，所述第二电机(201)的输出轴延伸至箱体(1)的内部并固定连接有转杆(202)，所述转杆(202)的外表面固定连接有搅拌杆(203)。
3.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述下水组件(4)有两个排水管和电磁阀组成，两个所述排水管分别与电磁阀连通，且顶部排水管的顶部与第一隔板(3)连通，另一个所述排水管位于电磁阀的右侧且与第二隔板(5)的底部连通。
4.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述支撑组件(13)包括安装环(131)，所述安装环(131)的内表面与活动杆(14)的外表面固定连接，所述安装环(131)的左右两侧均固定连接有安装杆(132)，所述安装杆(132)远离安装环(131)的一端固定连接有滑块(133)，所述第二隔板(5)的底部开设有环形滑槽(134)，所述滑块(133)位于环形滑槽(134)的内部。
5.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述第一电机(16)的输出轴固定连接有转动轴，所述转动轴的底部与第二隔板(5)固定连接，且第二隔板(5)的外表面与第一齿轮(15)固定连接。
6.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述箱体(1)的顶部固定连接有进水管，所述箱体(1)的顶部且位于进水管的左侧固定连接固定连接有投料管，所述箱体(1)的右侧固定连接有排水管。
7.根据权利要求2所述的一种生活污水处理箱，其特征在于：所述搅拌杆(203)的数量为六个，且底部两个搅拌杆(203)的外表面与第一隔板(3)贴合，第一隔板(3)呈圆锥形。
8.根据权利要求1所述的一种生活污水处理箱，其特征在于：所述二次处理组件(8)由水泵和U形管组成，所述U形管贯穿并延伸至第二隔板(5)的下方，且水泵的进水口延伸至箱体(1)的外部，水泵的出水口与U形管连通。
说明书
一种生活污水处理箱
技术领域
本实用新型涉及污水处理技术领域。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的大多对生活污水进行处理的污水箱功能不够完善，在长时间使用后，污水处理箱的内部不方便进行维护，容易在使用时造成堵塞。
实用新型内容
本实用新型针对现有技术中存在的技术问题，提供一种生活污水处理箱，解决了污水处理箱的内部不方便进行维护，容易在使用时造成堵塞的问题。
本实用新型解决上述技术问题的技术方案如下：一种生活污水处理箱，包括箱体，所述箱体的顶部固定连接有搅拌组件，所述箱体的内部固定连接有第一隔板，所述第一隔板的底部固定连接有下水组件，所述箱体的内部且位于第一隔板的下方固定连接有第二隔板，所述第二隔板的底部固定连接有过滤组件，所述箱体的内部且位于第二隔板的下方设置有二次处理组件；
所述过滤组件包括过滤网，所述过滤网的顶部与第二隔板固定连接，所述过滤网的底部固定连接有步进电机，所述步进电机的输出轴固定连接有支杆，所述支杆的左侧固定连接有活动滤网，所述第二隔板的底部活动连接有支撑组件，所述支撑组件的内表面固定连接有活动杆，所述活动杆的顶部且位于第二隔板的顶部固定连接有第一齿轮，所述第一隔板的底部固定连接有第一电机，所述第一电机的输出轴设置有第二齿轮，所述第二齿轮与第一齿轮啮合。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，搅拌组件包括第二电机，所述第二电机的输出轴延伸至箱体的内部并固定连接有转杆，所述转杆的外表面固定连接有搅拌杆。
进一步，所述下水组件有两个排水管和电磁阀组成，两个所述排水管分别与电磁阀连通，且顶部排水管的顶部与第一隔板连通，另一个所述排水管位于电磁阀的右侧且与第二隔板的底部连通。
进一步，支撑组件包括安装环，所述安装环的内表面与活动杆的外表面固定连接，所述安装环的左右两侧均固定连接有安装杆，所述安装杆远离安装环的一端固定连接有滑块，所述第二隔板的底部开设有环形滑槽，所述滑块位于环形滑槽的内部。
进一步，所述第一电机的输出轴固定连接有转动轴，所述转动轴的底部与第二隔板固定连接，且第二隔板的外表面与第一齿轮固定连接。
进一步，所述箱体的顶部固定连接有进水管，所述箱体的右侧固定连接有排水管。
进一步，所述搅拌杆的数量为六个，且底部两个搅拌杆的外表面与第一隔板贴合，第一隔板呈圆锥形。
进一步，所述二次处理组件由水泵和U形管组成，所述U形管贯穿并延伸至第二隔板的下方，且水泵的进水口延伸至箱体的外部，水泵的出水口与U形管连通。
与现有技术相比，本申请的技术方案具有以下有益技术效果：
1、该生活污水处理箱，通过步进电机转动，从而可带动活动滤网转动，可控制过滤组件的底部呈开口状态，第一电机转动活动杆转动，当活动杆进行转动一周时，可将过滤网上的废渣进行刮除，防止过滤网积累过多造成堵塞，起到了便于维护的作用。
2、该生活污水处理箱，利用箱体上的进水管将污水抽入，利用搅拌组件对污水进行搅拌，并且从箱体上的投料管将药剂投入，进行初步的处理，污水通过下水组件进入到过滤网中，利用过滤网进行过滤，过滤后的污水流入箱体的底部，通过二次处理组件引入药剂进行二次处理，提高污水处理效果。
（发明人：王锐鸿; 顾永雄）
