申请日2021.04.02
公开日期2021.11.26
IPC分类：C02F9/04
摘要
本实用新型涉及污水处理技术领域，特别是一种多级化综合生化污水处理设备，包括L型处理箱以及位于处理箱顶面的封板，所述处理箱的内部形成有多个处理室，所述处理箱进口处设置有多组过滤部件，多个所述处理室内壁的一侧均设置有透明板，所述封板的顶面设置有多个电机和外凸筒，多个所述电机的输出端均设置有搅拌杆。本实用新型的优点在于：通过将L型处理箱的内部分为多个处理室，多个处理室之间使用泵机和连接管进行连通，在处理箱的进口端设置多个过滤部件，多个过滤部件内部的网孔直径不一致，能够对污水起到多重过滤的作用，在多个处理室内壁的一侧分别开设有安装槽，在安装槽的内部固定连接有透明板，便于观察处理室的处理进程。
权利要求

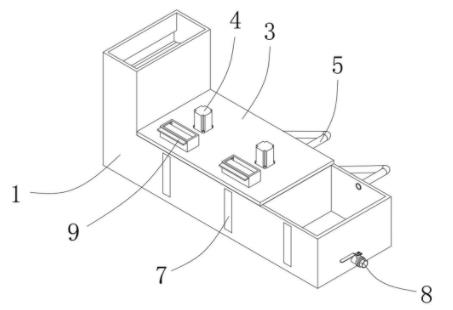

1.一种多级化综合生化污水处理设备，其特征在于：包括L型处理箱（1）以及位于处理箱（1）顶面的封板（3），所述处理箱（1）的内部形成有多个处理室（11），所述处理箱（1）进口处设置有多组过滤部件（2），多个所述处理室（11）内壁的一侧均设置有透明板（7），所述封板（3）的顶面设置有多个电机（4）和外凸筒（14），多个所述电机（4）的输出端均设置有搅拌杆（10），且所述搅拌杆（10）分别位于多个所述处理室（11）的内部。
2.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：所述处理箱（1）横向放置，且短边朝上为进口处，并与相邻所述处理室（11）相连通，所述封板（3）位于所述处理箱（1）长边的顶面。
3.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：所述处理箱（1）进口处外表面的一侧开设有多个出污口（16），多个所述过滤部件（2）均倾斜放置在所述处理箱（1）的进口处，且低端与所述出污口（16）相贴合。
4.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：多个所述处理室（11）均匀分布在所述处理箱（1）的内部，且两两之间互不连通，多个所述处理室（11）内壁的一侧均开设有安装槽（12），多个所述安装槽（12）的内部固定连接的是所述透明板（7）。
5.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：所述处理箱（1）远离所述透明板（7）外表面的一侧设置有多个泵机（6），多个所述泵机（6）均通过连接管（5）将多个处理室（11）相连通，多个所述泵机（6）的进水端位于一个所述处理室（11）的下端，且出水端位于另一个所述处理室（11）的上端。
6.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：多个所述外凸筒（14）均贯通所述封板（3），多个所述外凸筒（14）的位置分别与多个所述处理室（11）的位置相对应。
7.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：所述处理箱（1）远离所述进口处外表面一端的底部开设有安装孔（13），所述安装孔（13）与末端的所述处理室（11）相连通，所述安装孔（13）的内部固定连接有阀门（8）。
8.根据权利要求1所述的一种多级化综合生化污水处理设备，其特征在于：多个所述外凸筒（14）内壁的上端均开设有滑动槽（15），多个所述滑动槽（15）的内部均滑动连接有封盖（9）。
说明书
一种多级化综合生化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是一种多级化综合生化污水处理设备。
背景技术
污水处理设备是一种用于污水处理的常用设备，供人们将污水处理成清水，其普遍存在于各种各样的水处理当中，多级化污水处理设备是一种能够多级化污水处理的设备，多级化污水处理设备相对于普通的污水处理设备在使用时更加方便。
但是目前使用的多级污水处理装置，大多结构较为复杂，其处理过程不能实现可视化，不便于使用者进行操作。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种多级化综合生化污水处理设备，有效解决了现有技术的不足。
本实用新型的目的通过以下技术方案来实现：一种多级化综合生化污水处理设备，包括L型处理箱以及位于处理箱顶面的封板，所述处理箱的内部形成有多个处理室，所述处理箱进口处设置有多组过滤部件，多个所述处理室内壁的一侧均设置有透明板，所述封板的顶面设置有多个电机和外凸筒，多个所述电机的输出端均设置有搅拌杆，且所述搅拌杆分别位于多个所述处理室的内部。
可选的，所述处理箱横向放置，且短边朝上为进口处，并与相邻所述处理室相连通，所述封板位于所述处理箱长边的顶面，其中处理箱的内部均相连通，以便于污水在其内部进行流动以及依次处理，并且进口处的底面应为斜面，以便于污水可以流至相邻处理室的内部，并且保证封板的尺寸合适，方便对相应的处理室进行封闭，预防杂物的进入，使得整个装置的结构满足实际使用的习惯。
可选的，所述处理箱进口处外表面的一侧开设有多个出污口，多个所述过滤部件均倾斜放置在所述处理箱的进口处，且低端与所述出污口相贴合，其中过滤部件和出污口的配合使用，可以实现污水中杂质的排出，并且多个过滤部件的设置，可以实现对污水的多次初步处理，其中多个过滤部件在安装时，可以使用螺栓进行固定连接，能够达到便于使用者进行前期安装以及后期拆卸更换的目的。
可选的，多个所述处理室均匀分布在所述处理箱的内部，且两两之间互不连通，多个所述处理室内壁的一侧均开设有安装槽，多个所述安装槽的内部固定连接的是所述透明板，其中多个处理室的功能可以依据实际使用的情况进行排布，进而可以实现对污水进行逐步处理，其中透明板的设置，使处理室内部的处理过程形成可视化，便于使用者对其进行观察。
可选的，所述处理箱远离所述透明板外表面的一侧设置有多个泵机，多个所述泵机均通过连接管将多个处理室相连通，多个所述泵机的进水端位于一个所述处理室的下端，且出水端位于另一个所述处理室的上端，在使用时，通过泵机将不连通的多个处理室内的污水传递至另一处理室内，实际操作过程中，依据预先设计的污水处理步骤，使多个处理室之间各司其职，达到将污水处理干净的目的。
可选的，多个所述外凸筒均贯通所述封板，多个所述外凸筒的位置分别与多个所述处理室的位置相对应。
可选的，所述处理箱远离所述进口处外表面一端的底部开设有安装孔，所述安装孔与末端的所述处理室相连通，所述安装孔的内部固定连接有阀门，在使用时，使用泵机将污水抽至末端的处理室，一般情况下，末端的处理室，为污水处理的最后一步，在最后一步将处理完成的污水经由阀门排出，便于使用者进行使用。
可选的，多个所述外凸筒内壁的上端均开设有滑动槽，多个所述滑动槽的内部均滑动连接有封盖，在使用时，将封盖抽出，方便使用者向相应处理室内增加相应的化学试剂，使得整个装置的结构符合实际使用的习惯。
本实用新型具有以下优点：
1、该多级化综合生化污水处理设备，通过将L型处理箱的内部分为多个处理室，多个处理室之间使用泵机和连接管进行连通，并且在处理箱的进口端设置多个过滤部件，多个过滤部件内部的网孔直径不一致，能够对污水起到多重过滤的作用，并且在多个处理室内壁的一侧分别开设有安装槽，在安装槽的内部固定连接有透明板，便于观察处理室内部的处理进程。
2、该多级化综合生化污水处理设备，通过在处理箱的顶面设置封板，在封板的顶面固定连接有电机，电机的输出端固定连接有搅拌杆，搅拌杆位于处理室的内部，可以对污水进行搅拌，使污水与化学试剂反应充分，同时在封板顶面的一侧设置有外凸筒，在外凸筒内部的顶端滑动连接有封盖，在使用时，将封盖抽出，方便使用者向相应处理室内增加相应的化学试剂，使得整个装置的结构符合实际使用的习惯。
（发明人：唐晓霞; 陈开斌）
