申请日2021.03.05
公开日期2021.11.23
IPC分类C02F3/30;C02F9/14;C02F101/30
摘要

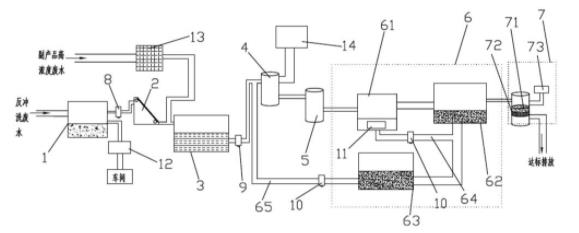

本实用新型公开了一种缫丝厂高浓度有机废水处理装置，包括沉渣池、水力筛、调节池、厌氧罐、沉降罐、达标处理一体化设备以及生物砂滤塔；所述沉渣池的入水端用于排入反冲洗废水，沉渣池的沉渣出口与水力筛的入水端管道连接；所述水力筛的出水端与调节池的入水端管道连接，该调节池的入水端还用于排入副产品高浓度废水；所述调节池的出水端与厌氧罐的入水端管道连接；所述沉降罐的入水端与厌氧罐的出水端管道连接；所述达标处理一体化设备的入水端与沉降罐的出水端连接，该设备用于对废水进好氧处理并在好氧处理后沉降污泥。该实用新型处理后的缫丝厂高浓度有机废水可以直接排放，具有启动时间短、有机物去除率高、运行成本低、易操作管理的优点。
权利要求
1.缫丝厂高浓度有机废水处理装置，其特征在于：包括沉渣池(1)、水力筛(2)、调节池(3)、厌氧罐(4)、沉降罐(5)、达标处理一体化设备(6)以及生物砂滤塔(7)；所述沉渣池(1)的入水端用于排入反冲洗废水，沉渣池(1)的沉渣出口与水力筛(2)的入水端管道连接；所述水力筛(2)的出水端与调节池(3)的入水端管道连接，该调节池(3)的入水端还用于排入副产品高浓度废水；所述调节池(3)的出水端与厌氧罐(4)的入水端管道连接；所述沉降罐(5)的入水端与厌氧罐(4)的出水端管道连接；所述达标处理一体化设备(6)的入水端与沉降罐(5)的出水端连接，该设备用于对废水进行好氧处理并在好氧处理后沉降污泥；所述生物砂滤塔(7)的入水端与达标处理一体化设备(6)的出水端连接，生物砂滤塔(7)用于去除废水中的悬浮物和固形物并将处理达标后的废水从其出水端排出。
2.根据权利要求1所述的缫丝厂高浓度有机废水处理装置，其特征在于：所述达标处理一体化设备(6)包括好氧池(61)、沉淀池(62)以及污泥池(63)；所述好氧池(61)的入水端与沉降罐(5)的出水端管道连接，好氧池(61)的出水端与沉淀池(62)的入水端管道连接，好氧池(61)用于对废水进行好氧处理；所述沉淀池(62)的排泥口与污泥池(63)的进泥口管道连接，沉淀池(62)的出水端与生物砂滤塔(7)的入水端管道连接，沉淀池(62)用于沉降污水中的污泥并将污泥排入污泥池(63)中；所述沉淀池(62)将污泥排入污泥池(63)的管路与好氧池(61)之间设有第一回流管道(64)，所述污泥池(63)与厌氧罐(4)之间设有第二回流管道(65)。
3.根据权利要求2所述的缫丝厂高浓度有机废水处理装置，其特征在于：所述生物砂滤塔(7)内从上之下设有滤层(71)和垫层(72)，其中，滤层(71)是无烟煤滤层，垫层(72)是砂滤层；所述生物砂滤塔(7)还设有用于对塔内进行冲洗的配水系统(73)。
4.根据权利要求2所述的缫丝厂高浓度有机废水处理装置，其特征在于：所述沉渣池(1)与水力筛(2)之间的管路设有提升泵(8)；所述调节池(3)与厌氧罐(4)之间的管路设有进水泵(9)；所述第一回流管道(64)和第二回流管道(65)的管路上均设有回流泵(10)；所述好氧池(61)内设有曝气装置(11)。
5.根据权利要求1所述的缫丝厂高浓度有机废水处理装置，其特征在于：还包括格栅(13)，所述格栅(13)的入水端用于排入副产品高浓度废水，出水端与调节池(3)的入水端管道连接。
6.根据权利要求1所述的缫丝厂高浓度有机废水处理装置，其特征在于：所述沉渣池(1)的上清液出口管道连接有低浓度废水处理装置(12)，该装置用于处理废水经沉渣池(1)沉淀后形成的上清液，并将处理后的上清液排入车间回用。
7.根据权利要求1所述的缫丝厂高浓度有机废水处理装置，其特征在于：所述厌氧罐(4) 的顶部管道连通有沼气回收装置(14)。
说明书
缫丝厂高浓度有机废水处理装置
技术领域
本实用新型涉及到废水处理装置领域，尤其涉及到一种缫丝厂高浓度有机废水处理装置。
背景技术
随着茧丝加工业不断发展，缫丝企业生产废水带来的环境污染问题日益严重。缫丝废水由立缫废水、煮茧废水和副产品加工废水组成，其中煮茧废水和立缫废水为中低浓度有机废水，副产品加工废水为高浓度有机废水。
现今，蚕茧丝绸厂生产污水深度净化系统中的生物过滤塔、生物活性塔产生的反冲洗水污染物浓度不断增加，不符合《缫丝厂工业水污染物排放标准》(GB28936——2012)的相关规定，不能将污染浓度高的反冲洗废水直接排放。另外生产车间产生的副产品(汰头)高浓度废水量随生产规模的扩大也不断增加，厂区内现有的低浓度废水深度净化系统已不能满足企业发展的需求，亟需新增一套废水处理系统处理高浓度有机废水。
实用新型内容
本实用新型要解决的技术问题是提供一种缫丝厂高浓度有机废水处理装置，主要用于处理副产品高浓度废水和反冲洗有机废水。
为解决上述技术问题，本实用新型采用以下技术方案：一种缫丝厂高浓度有机废水处理装置，包括沉渣池、水力筛、调节池、厌氧罐、沉降罐、达标处理一体化设备以及生物砂滤塔；所述沉渣池的入水端用于排入反冲洗废水，沉渣池的沉渣出口与水力筛的入水端管道连接；所述水力筛的出水端与调节池的入水端管道连接，该调节池的入水端还用于排入副产品高浓度废水；所述调节池的出水端与厌氧罐的入水端管道连接；所述沉降罐的入水端与厌氧罐的出水端管道连接；所述达标处理一体化设备的入水端与沉降罐的出水端连接，该设备用于对废水进好氧处理并在好氧处理后沉降污泥；所述生物砂滤塔的入水端与达标处理一体化设备的出水端连接，生物砂滤塔用于去除废水中的悬浮物和固形物并将处理达标后的废水从其出水端排出。该装置的沉渣池，沉渣池对反冲洗废水中的悬浮物进行物理沉淀，可以有效去除蚕丝纤维和不溶有机物；调节池用于对水质、水量的调节，保证后续处理工艺的稳定运行；厌氧罐可以将废水的固体物质变为溶解性物质，将绝大部分有机物质转换为沼气，降低其有机物浓度，为后续好氧减轻处理负担。
进一步地，所述达标处理一体化设备包括好氧池、沉淀池以及污泥池；所述好氧池的入水端与沉降罐的出水端管道连接，好氧池的出水端与沉淀池的入水端管道连接，好氧池用于对废水进行好氧生化处理；所述沉淀池的排泥口与污泥池的进泥口管道连接，沉淀池的出水端与生物砂滤塔的入水端管道连接，沉淀池用于沉降污水中的污泥并将污泥排入污泥池中；所述沉淀池将污泥排入污泥池的管路与好氧池之间设有第一回流管道，所述污泥池与厌氧罐之间设有第二回流管道。该装置的好氧池可以增强负荷变化的适应性，加快微生物的生长。
更进一步地，所述生物砂滤塔内从上之下设有滤层和垫层，其中，滤层是无烟煤滤层，垫层是砂滤层；所述生物砂滤塔还设有用于对塔内进行冲洗的配水系统。生物砂滤塔对悬浮物、固形物起到一定的降解作用。
更进一步地，所述沉渣池与水力筛之间的管路设有提升泵；所述调节池与厌氧罐之间的管路设有进水泵；所述第一回流管道和第二回流管道的管路上均设有回流泵；所述好氧池内设有曝气装置。
进一步地，该装置还包括格栅，所述格栅的入水端用于排入副产品高浓度废水，出水端与调节池的入水端管道连接。格栅对副产品高浓度废水进行物理沉淀，可以有效去除蚕丝纤维和不溶性有机物。
进一步地，所述沉渣池的上清液出口管道连接有低浓度废水处理装置，该装置用于处理废水经沉渣池沉淀后形成的上清液，并将处理后的上清液排入车间回用。
进一步地，所述厌氧罐的顶部管道连通有沼气回收装置。
本实用新型的有益效果是：
本实用新型提供的缫丝厂高浓度有机废水处理装置，具有如下有益效果：
1、设有沉渣池和格栅，对反冲洗废水和副产品高浓度废水中的悬浮物进行物理沉淀，可以有效去除蚕丝纤维和不溶有机物。
2、设有调节池，调节池可以对水质和水量调节，保证后续处理工艺的稳定运行。
3、设有厌氧罐，厌氧罐可以去除大部分COD和BOD5，将大分子有机物转化为低分子无机化合物(沼气、水)，为接下来的好氧减轻了处理负荷。
4、设有好氧池，对废水进行好氧生化处理，可以增强负荷变化的适应性，加快微生物的生长，所需要的启动时间短，还具有日常管理操作方便以及占地面积小的优点。
5、设有生物砂滤塔，对悬浮物、固形物起到一定的降解作用。
（发明人：韦科陆; 江跃平; 梁郡益）
