申请日2021.03.08
公开日期2021.11.23
IPC分类C02F1/52;C02F9/04
摘要
本实用新型公开了一种高效环保用污水处理用沉淀装置，包括驱动电机、支撑腿与移动板，还包括用于对废水高效处理的混合机构、对内壁沉淀物进行清除的刮壁机构以及避免堵塞的防堵结构，所述支撑腿的上方安装有装置本体，所述装置本体顶端的一侧安装有进药漏斗，所述混合机构安装于装置本体的两侧外壁。本实用新型通过第二气动伸缩杆工作推动移动板向一侧移动，铰接杆带动搅动杆的下方同时向一侧移动，搅动杆发生倾斜，然后第二气动伸缩杆再次工作使铰接杆带动搅动杆往回移动，通过第二气动伸缩杆伸缩使搅动杆左右移动，搅动杆在出污管内搅动，避免出污管的堵塞。
权利要求

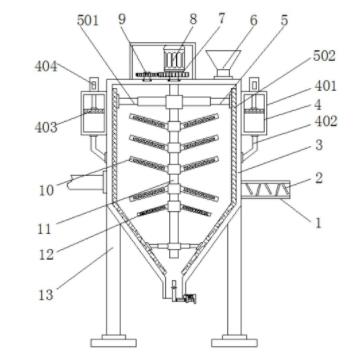

1.一种高效环保用污水处理用沉淀装置，包括驱动电机(8)、支撑腿(13)与移动板(18)，其特征在于：还包括用于对废水高效处理的混合机构(4)、对内壁沉淀物进行清除的刮壁机构(5)以及避免堵塞的防堵结构；
所述支撑腿(13)的上方安装有装置本体(3)，且装置本体(3)的一端外壁安装有控制器(14)，所述装置本体(3)顶端的一侧安装有进药漏斗(6)，所述混合机构(4)安装于装置本体(3)的两侧外壁；
所述装置本体(3)顶端的中间位置处安装有驱动电机(8)，且驱动电机(8)的输出端通过驱动轴安装有搅拌轴(11)，所述刮壁机构(5)安装于搅拌轴(11)的两端外壁；
所述驱动电机(8)下方的外壁安装有转动齿轮(7)，且转动齿轮(7)的一侧安装有减速齿轮(9)，所述装置本体(3)一侧外壁的下方连接有出水管(1)，且出水管(1)的内壁均匀焊接有挡板(2)，所述装置本体(3)的底端连接有出污管(15)，所述防堵结构活动铰接于出污管(15)的内壁。
2.根据权利要求1所述的一种高效环保用污水处理用沉淀装置，其特征在于：所述混合机构(4)包括回液箱(401)、连接管(402)、活塞(403)和第一气动伸缩杆(404)，所述回液箱(401)安装于装置本体(3)的两侧外壁，所述回液箱(401)的顶端均安装有第一气动伸缩杆(404)，且第一气动伸缩杆(404)的底端均连接有活塞(403)，所述回液箱(401)的底端通过连接管(402)与装置本体(3)的内壁连接。
3.根据权利要求1所述的一种高效环保用污水处理用沉淀装置，其特征在于：所述刮壁机构(5)包括支撑杆(501)和刮板(502)，所述支撑杆(501)安装于搅拌轴(11)的两端外壁，所述支撑杆(501)的两端均安装有刮板(502)。
4.根据权利要求1所述的一种高效环保用污水处理用沉淀装置，其特征在于：所述搅拌轴(11)的外壁均匀安装有搅拌叶(10)，且搅拌叶(10)的内侧均安装有加热丝(12)。
5.根据权利要求1所述的一种高效环保用污水处理用沉淀装置，其特征在于：所述防堵结构包括搅动杆(16)，所述搅动杆(16)活动铰接于出污管(15)的内壁。
6.根据权利要求1所述的一种高效环保用污水处理用沉淀装置，其特征在于：所述出污管(15)下方的一侧连接有焊接块(20)，且焊接块(20)的内壁安装有第二气动伸缩杆(19)，所述第二气动伸缩杆(19)的一侧连接有移动板(18)，且移动板(18)的一侧外壁连接有复位弹簧(21)。
7.根据权利要求6所述的一种高效环保用污水处理用沉淀装置，其特征在于：所述移动板(18)的另一侧外壁活动铰接有铰接杆(17)，且铰接杆(17)的一侧活动铰接于搅动杆(16)的一侧外壁。
说明书
一种高效环保用污水处理用沉淀装置
技术领域
本实用新型涉及污水处理用沉淀设备技术领域，具体为一种高效环保用污水处理用沉淀装置。
背景技术
近年来，随着环境污染日趋严重，国家加快了水污染防治整治政策的出台，同时加大和完善了更严格的污染物排放和处理标准，对废水沉淀实现水与悬浮物的分离，一些较大的悬浮物通过重力的作用会下沉，一些小的需要用到药剂反应进行沉淀，一般通过沉淀池进行废水沉淀工作，但沉淀池需要花费很多时间才能实现沉淀，且效果差，并且效率低。
随着高效环保用污水处理用沉淀装置的不断安装使用，在使用过程中发现了下述问题：
1.现有的一些环保用污水处理用沉淀装置在日常使用的过程中，不能高效对废水进行处理，废水中的固体杂质不能快速沉淀，从而导致工作效率低。
2.且环保用污水处理用沉淀装置在使用过程中，不具有防止出污管堵塞的结构，从而使装置不能正常使用。
3.并且环保用污水处理用沉淀装置在使用过程中，不具有对粘在装置内壁上的沉淀物进行清除的结构，从而影响下一次的污水处理。
所以需要针对上述问题设计一种高效环保用污水处理用沉淀装置。
实用新型内容
本实用新型的目的在于提供一种高效环保用污水处理用沉淀装置，以解决上述背景技术中提出现有的一种高效环保用污水处理用沉淀装置不具有高效处理、防堵和刮壁的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效环保用污水处理用沉淀装置，包括驱动电机、支撑腿与移动板，还包括用于对废水高效处理的混合机构、对内壁沉淀物进行清除的刮壁机构以及避免堵塞的防堵结构；
所述支撑腿的上方安装有装置本体，且装置本体的一端外壁安装有控制器，所述装置本体顶端的一侧安装有进药漏斗，所述混合机构安装于装置本体的两侧外壁；
所述装置本体顶端的中间位置处安装有驱动电机，且驱动电机的输出端通过驱动轴安装有搅拌轴，所述刮壁机构安装于搅拌轴的两端外壁；
所述驱动电机下方的外壁安装有转动齿轮，且转动齿轮的一侧安装有减速齿轮，所述装置本体一侧外壁的下方连接有出水管，且出水管的内壁均匀焊接有挡板，所述装置本体的底端连接有出污管，所述防堵结构活动铰接于出污管的内壁。
优选的，所述混合机构包括回液箱、连接管、活塞和第一气动伸缩杆，所述回液箱安装于装置本体的两侧外壁，所述回液箱的顶端均安装有第一气动伸缩杆，且第一气动伸缩杆的底端均连接有活塞，所述回液箱的底端通过连接管与装置本体的内壁连接。
优选的，所述刮壁机构包括支撑杆和刮板，所述支撑杆安装于搅拌轴的两端外壁，所述支撑杆的两端均安装有刮板。
优选的，所述搅拌轴的外壁均匀安装有搅拌叶，且搅拌叶的内侧均安装有加热丝。
优选的，所述防堵结构包括搅动杆，所述搅动杆活动铰接于出污管的内壁。
优选的，所述出污管下方的一侧连接有焊接块，且焊接块的内壁安装有第二气动伸缩杆，所述第二气动伸缩杆的一侧连接有移动板，且移动板的一侧外壁连接有复位弹簧。
优选的，所述移动板的另一侧外壁活动铰接有铰接杆，且铰接杆的一侧活动铰接于搅动杆的一侧外壁。
与现有技术相比，本实用新型的有益效果是：
(1)、通过安装有驱动电机、刮板、装置本体、支撑杆和搅拌轴，通过驱动电机带动搅拌轴转动，使支撑杆带动刮板同时旋转，刮板对装置本体内壁上粘着的悬浮物进行刮除，避免影响下次水处理；
(2)、通过安装有第二气动伸缩杆、搅动杆、出污管、铰接杆和移动板，通过第二气动伸缩杆工作推动移动板向一侧移动，铰接杆带动搅动杆的下方同时向一侧移动，搅动杆发生倾斜，然后第二气动伸缩杆再次工作使铰接杆带动搅动杆往回移动，通过第二气动伸缩杆伸缩使搅动杆左右移动，搅动杆在出污管内搅动，避免出污管的堵塞；
(3)、通过安装有驱动电机、第一气动伸缩杆、回液箱、加热丝、装置本体、活塞、连接管、搅拌叶和搅拌轴，通过驱动电机工作使搅拌轴转动，搅拌叶同时转动，使废水与药剂混合均匀，通过第一气动伸缩杆工作使活塞向上移动，装置本体内的混合液通过连接管进入到回液箱内，然后第一气动伸缩杆再使活塞下降挤出混合液进入到装置本体内，使装置本体内的混合液混合更加均匀，提高反应效率，且通过加热丝工作产生热量，对混合液进行加热，进一步提高反应速率。
（发明人：陈云岳）
