申请日2021.03.04
公开日期2021.11.23
IPC分类B01D21/22;B01D21/24
摘要
本实用新型公开了一种污水处理用排泥装置，包括污水处理设备，污水处理设备的顶部固定连接有进水口，污水处理设备的左侧开设有出水口，污水处理设备的前侧开设有排泥口，污水处理设备的内壁固定连接有输出电机，输出电机输出端的两侧均固定连接有叶片，叶片的前侧活动连接有固定框，固定框的表面设置有毛刷。本实用新型通过设置污水处理设备、进水口、出水口、排泥口、输出电机、叶片、固定框、毛刷、凹槽、固定壳、支撑柱、限位槽、限位机构、支撑块、拉簧、通孔和卡槽的配合使用，解决了由于长时间的使用沉淀物累积成为固定污渍，在排放时固定污渍排放不掉，导致后续使用和造成排污口堵塞的问题。
权利要求

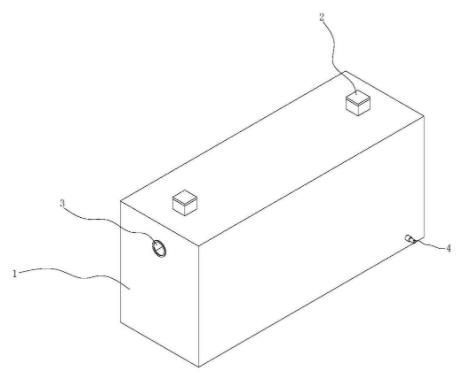

1.一种污水处理用排泥装置，包括污水处理设备(1)，其特征在于：所述污水处理设备(1)的顶部固定连接有进水口(2)，所述污水处理设备(1)的左侧开设有出水口(3)，所述污水处理设备(1)的前侧开设有排泥口(4)，所述污水处理设备(1)的内壁固定连接有输出电机(5)，所述输出电机(5)输出端的两侧均固定连接有叶片(6)，所述叶片(6)的前侧活动连接有固定框(7)，所述固定框(7)的表面设置有毛刷(8)，所述叶片(6)的表面开设有与固定框(7)配合使用的凹槽(9)，所述固定框(7)的前侧活动连接有固定壳(10)，所述凹槽(9)的内壁固定连接有支撑柱(11)，所述固定框(7)和固定壳(10)的内部均开设有与支撑柱(11)配合使用的限位槽(12)，所述固定壳(10)的内部活动连接有限位机构(13)。
2.如权利要求1所述的一种污水处理用排泥装置，其特征在于：所述限位机构(13)包括按杆(1301)，两个按杆(1301)相对的一侧均固定连接有支撑板(1302)，所述支撑板(1302)的顶部和底部均固定连接有连接杆(1303)，顶部和底部两个连接杆(1303)相对的一侧均固定连接有卡块(1304)。
3.如权利要求2所述的一种污水处理用排泥装置，其特征在于：所述连接杆(1303)的表面固定连接有支撑块(14)，左右两个支撑块(14)相反的一侧均固定连接有拉簧(15)，两个拉簧(15)相反的一侧均与固定壳(10)的内壁固定连接。
4.如权利要求2所述的一种污水处理用排泥装置，其特征在于：所述固定壳(10)的内部开设有与按杆(1301)配合使用的通孔(16)，两个按杆(1301)相反的一侧均贯穿至通孔(16)的外侧，两个按杆(1301)相对的一侧均贯穿至通孔(16)的内部与支撑板(1302)的表面固定连接。
5.如权利要求2所述的一种污水处理用排泥装置，其特征在于：所述支撑柱(11)的内部开设有与卡块(1304)配合使用的卡槽(17)。
说明书
一种污水处理用排泥装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种污水处理用排泥装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着水污染情况不断加剧，使得污水处理和再生行业受到空前的重视，污水处理设备一般分为沉淀室和过滤室，沉淀室是用于沉淀污水中的灰尘或者微小杂物，沉淀室使用过后需要定期进行排污，综上所述，现有技术存在的问题是：由于长时间的使用沉淀物累积成为固定污渍，在排放时固定污渍排放不掉，导致后续使用和造成排污口堵塞的问题。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种污水处理用排泥装置，具备提高污水排放的实用性的优点，解决了由于长时间的使用沉淀物累积成为固定污渍，在排放时固定污渍排放不掉，导致后续使用和造成排污口堵塞的问题。
本实用新型是这样实现的，一种污水处理用排泥装置，包括污水处理设备，所述污水处理设备的顶部固定连接有进水口，所述污水处理设备的左侧开设有出水口，所述污水处理设备的前侧开设有排泥口，所述污水处理设备的内壁固定连接有输出电机，所述输出电机输出端的两侧均固定连接有叶片，所述叶片的前侧活动连接有固定框，所述固定框的表面设置有毛刷，所述叶片的表面开设有与固定框配合使用的凹槽，所述固定框的前侧活动连接有固定壳，所述凹槽的内壁固定连接有支撑柱，所述固定框和固定壳的内部均开设有与支撑柱配合使用的限位槽，所述固定壳的内部活动连接有限位机构。
作为本实用新型优选的，所述限位机构包括按杆，两个按杆相对的一侧均固定连接有支撑板，所述支撑板的顶部和底部均固定连接有连接杆，顶部和底部两个连接杆相对的一侧均固定连接有卡块。
作为本实用新型优选的，所述连接杆的表面固定连接有支撑块，左右两个支撑块相反的一侧均固定连接有拉簧，两个拉簧相反的一侧均与固定壳的内壁固定连接。
作为本实用新型优选的，所述固定壳的内部开设有与按杆配合使用的通孔，两个按杆相反的一侧均贯穿至通孔的外侧，两个按杆相对的一侧均贯穿至通孔的内部与支撑板的表面固定连接。
作为本实用新型优选的，所述支撑柱的内部开设有与卡块配合使用的卡槽。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置污水处理设备、进水口、出水口、排泥口、输出电机、叶片、固定框、毛刷、凹槽、固定壳、支撑柱、限位槽、限位机构、支撑块、拉簧、通孔和卡槽的配合使用，解决了由于长时间的使用沉淀物累积成为固定污渍，在排放时固定污渍排放不掉，导致后续使用和造成排污口堵塞的问题。
2、本实用新型通过设置限位机构，有效的实现了对支撑柱的固定，防止机器在运转时固定框脱离支撑柱的问题。
3、本实用新型通过设置支撑块和拉簧的配合使用，能够使限位机构始终对支撑柱进行限位。
4、本实用新型通过设置通孔，方便了使用者对按杆的移动，减少了按杆移动时的摩擦力。
5、本实用新型通过设置卡槽，能够使卡块卡入卡槽的内部过后使支撑柱不会发生移动。
（发明人：周展鹏; 徐静）
