申请日2021.03.18
公开日期2021.11.26
IPC分类C02F9/04;C02F103/34
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种焦化污水处理装置，其能够对焦化污水进行有效过滤净化处理，减少其对人体和环境的危害，提高安全性和环保性；包括处理仓、料箱、动力电机、第一转轴、第二传动轮、传动带、第三轴承座、第四轴承座和第二转轴，处理仓底部的左侧和右侧均设置有连接架，处理仓的内部设置有工作腔，工作腔的顶部连通设置有进水管，进水管的输入端外部的焦化污水输送装置连通，工作腔的底部连通设置有两组排料管，两组排料管上均设置有第一阀门，工作腔的左部下侧连通设置有排液管，排液管上设置有第二阀门，工作腔的左部上侧连通设置有投药管，料箱底端的左前侧、左后侧、右前侧和右后侧均设置有连接杆。
权利要求

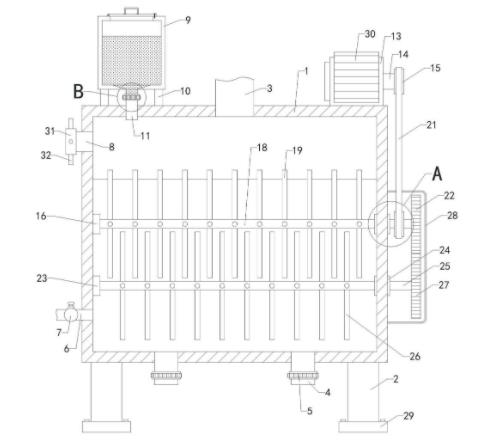

1.一种焦化污水处理装置，其特征在于，包括处理仓(1)、料箱(9)、动力电机(13)、第一转轴(18)、第二传动轮(20)、传动带(21)、第三轴承座(23)、第四轴承座(24)和第二转轴(25)，处理仓(1)底部的左侧和右侧均设置有连接架(2)，处理仓(1)的内部设置有工作腔，工作腔的顶部连通设置有进水管(3)，进水管(3)的输入端外部的焦化污水输送装置连通，工作腔的底部连通设置有两组排料管(4)，两组排料管(4)上均设置有第一阀门(5)，工作腔的左部下侧连通设置有排液管(6)，排液管(6)上设置有第二阀门(7)，工作腔的左部上侧连通设置有投药管(8)，料箱(9)底端的左前侧、左后侧、右前侧和右后侧均设置有连接杆(10)，四组连接杆(10)的底端均与处理仓(1)的顶端连接，料箱(9)的内部设置有腔室，腔室的顶端连通设置有上开口，腔室的底端连通设置有输料管(11)，输料管(11)的底部输出端穿过处理仓(1)的顶端左侧并伸入至处理仓(1)的工作腔内部，输料管(11)上设置有第三阀门(12)，动力电机(13)的底端与处理仓(1)的顶端右侧连接，动力电机(13)的右部输出端设置有转轴(14)，转轴(14)的右端设置有第一传动轮(15)，处理仓(1)工作腔的左部设置有第一轴承座(16)，工作腔的右部设置有第二轴承座(17)，第一转轴(18)的左端插入并固定至第一轴承座(16)的内部，并且第一转轴(18)的外轴壁与第二轴承座(17)的内部相固定，第一转轴(18)上设置有多组第一搅拌杆(19)，多组第一搅拌杆(19)均位于处理仓(1)的工作腔内，第二传动轮(20)安装在第一转轴(18)的右部，第二传动轮(20)位于处理仓(1)的外部，传动带(21)安装在第一传动轮(15)和第二传动轮(20)上，第一转轴(18)的右端设置有第一齿轮(22)，第三轴承座(23)安装在处理仓(1)工作腔的左部，第四轴承座(24)安装在处理仓(1)工作腔的右部，第二转轴(25)的左端插入并固定至第三轴承座(23)的内部，并且第二转轴(25)的外轴壁与第四轴承座(24)的内部相固定，第二转轴(25)上设置有多组第二搅拌杆(26)，多组第二搅拌杆(26)均位于处理仓(1)的工作腔内，第二转轴(25)的右端设置有第二齿轮(27)，第二齿轮(27)与第一齿轮(22)相啮合。
2.如权利要求1所述的一种焦化污水处理装置，其特征在于，还包括保护罩(28)，保护罩(28)的左端与处理仓(1)的右端连接，并且第二传动轮(20)、第一齿轮(22)和第二齿轮(27)均位于保护罩(28)的内部。
3.如权利要求2所述的一种焦化污水处理装置，其特征在于，两组连接架(2)的底端均设置有底座(29)。
4.如权利要求3所述的一种焦化污水处理装置，其特征在于，还包括散热冷排(30)，散热冷排(30)安装在动力电机(13)的外侧。
5.如权利要求4所述的一种焦化污水处理装置，其特征在于，还包括保护盖(31)，保护盖(31)螺装套设在投药管(8)的左部输入端外侧。
6.如权利要求5所述的一种焦化污水处理装置，其特征在于，保护盖(31)上设置有多组转杆(32)。
7.如权利要求6所述的一种焦化污水处理装置，其特征在于，料箱(9)上开口的顶端设置有顶盖(33)，顶盖(33)通过螺栓和料箱(9)的顶端连接，顶盖(33)的顶端设置有把手。
说明书
一种焦化污水处理装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种焦化污水处理装置。
背景技术
焦化污水处理装置是一种用于焦化污水处理的辅助装置，其在污水处理的领域中得到了广泛的使用；焦化污水主要是由原煤的加工过程中产生的，焦化污水含有危害人体和污染环境的大量有害物质，所以亟需一种能够进行焦化污水处理的装置。
实用新型内容
为解决上述技术问题，本实用新型提供一种能够对焦化污水进行有效过滤净化处理，减少其对人体和环境的危害，提高安全性和环保性的焦化污水处理装置。
本实用新型的一种焦化污水处理装置，包括处理仓、料箱、动力电机、第一转轴、第二传动轮、传动带、第三轴承座、第四轴承座和第二转轴，处理仓底部的左侧和右侧均设置有连接架，处理仓的内部设置有工作腔，工作腔的顶部连通设置有进水管，进水管的输入端外部的焦化污水输送装置连通，工作腔的底部连通设置有两组排料管，两组排料管上均设置有第一阀门，工作腔的左部下侧连通设置有排液管，排液管上设置有第二阀门，工作腔的左部上侧连通设置有投药管，料箱底端的左前侧、左后侧、右前侧和右后侧均设置有连接杆，四组连接杆的底端均与处理仓的顶端连接，料箱的内部设置有腔室，腔室的顶端连通设置有上开口，腔室的底端连通设置有输料管，输料管的底部输出端穿过处理仓的顶端左侧并伸入至处理仓的工作腔内部，输料管上设置有第三阀门，动力电机的底端与处理仓的顶端右侧连接，动力电机的右部输出端设置有转轴，转轴的右端设置有第一传动轮，处理仓工作腔的左部设置有第一轴承座，工作腔的右部设置有第二轴承座，第一转轴的左端插入并固定至第一轴承座的内部，并且第一转轴的外轴壁与第二轴承座的内部相固定，第一转轴上设置有多组第一搅拌杆，多组第一搅拌杆均位于处理仓的工作腔内，第二传动轮安装在第一转轴的右部，第二传动轮位于处理仓的外部，传动带安装在第一传动轮和第二传动轮上，第一转轴的右端设置有第一齿轮，第三轴承座安装在处理仓工作腔的左部，第四轴承座安装在处理仓工作腔的右部，第二转轴的左端插入并固定至第三轴承座的内部，并且第二转轴的外轴壁与第四轴承座的内部相固定，第二转轴上设置有多组第二搅拌杆，多组第二搅拌杆均位于处理仓的工作腔内，第二转轴的右端设置有第二齿轮，第二齿轮与第一齿轮相啮合。
本实用新型的一种焦化污水处理装置，还包括保护罩，保护罩的左端与处理仓的右端连接，并且第二传动轮、第一齿轮和第二齿轮均位于保护罩的内部。
本实用新型的一种焦化污水处理装置，两组连接架的底端均设置有底座。
本实用新型的一种焦化污水处理装置，还包括散热冷排，散热冷排安装在动力电机的外侧。
本实用新型的一种焦化污水处理装置，还包括保护盖，保护盖螺装套设在投药管的左部输入端外侧。
本实用新型的一种焦化污水处理装置，保护盖上设置有多组转杆。
本实用新型的一种焦化污水处理装置，料箱上开口的顶端设置有顶盖，顶盖通过螺栓和料箱的顶端连接，顶盖的顶端设置有把手。与现有技术相比本实用新型的有益效果为：首先通过进水管将焦化污水输送至处理仓的工作腔内，然后通过投药管向处理仓工作腔内的焦化污水中投入絮凝剂，之后启动动力电机，动力电机带动转轴和第一传动轮转动，转动的第一传动轮通过传动带带动第二传动轮、第一转轴、多组第一搅拌杆和第一齿轮转动，转动的第一齿轮带动第二齿轮、第二转轴和多组第二搅拌杆转动，通过转动的多组第一搅拌杆和多组第二搅拌杆对处理仓工作腔内的焦化污水和絮凝剂进行搅拌，焦化污水中的有害物质通过与絮凝剂结合形成沉淀，之后打开动力电机，将料箱腔室内活性炭通过输料管输送至处理仓工作腔内的焦化污水，对焦化污水进行进一步净化过滤，之后打开第二阀门，将上层过滤后的清液通过排液管排出，最后打开两组第一阀门，将沉淀物和活性炭排出即可，从而能够对焦化污水进行有效过滤净化处理，减少其对人体和环境的危害，提高安全性和环保性。（发明人：郭光）
