申请日2021.03.17
公开日期2021.11.26
IPC分类C02F9/14
摘要
本实用新型涉及一种用于污水处理的MBR陶瓷平板膜一体化装置，包括：一体化处理室，一体化设备安放室，陶瓷平板膜组件；所示一体化处理室包括缺氧处理室、好氧处理室、清水池；所述缺氧处理室设置在好氧处理室的下端；所述清水池设置在好氧处理室的右端；所述陶瓷平板膜组件设置在好氧处理室的末端；所述陶瓷平板膜组件在好氧处理室内呈浸没式设置；所述一体化设备安放室设置在一体化处理室的右端。本实用新型通过好氧处理室曝气与陶瓷平板膜组件气洗同时在线运行的供气方式，在满足好氧区微生物需氧量的同时，陶瓷平板膜组件外侧堆积的沉淀物得到有效去除，既降低陶瓷平板膜组件清洗的频率，也省去离线气洗，整体装置操作更加简洁。
权利要求
1.一种用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于，包括:一体化处理室，一体化设备安放室，陶瓷平板膜组件；
所示一体化处理室包括缺氧处理室、好氧处理室、清水池；所述缺氧处理室设置在所述好氧处理室的下端；所述清水池设置在所述好氧处理室的右端；所述陶瓷平板膜组件设置在所述好氧处理室的末端；所述陶瓷平板膜组件在好氧处理室内呈浸没式设置；所述一体化设备安放室设置在一体化处理室的右端。
2.根据权利要求1所述的用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于：所述一体化设备安放室内设有进水泵、硝化液回流泵、反洗泵、抽吸泵；所述进水泵、硝化液回流泵、反洗泵、抽吸泵在所述一体化设备安放室内由下至上依次固定。
3.根据权利要求1所述的用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于：所述一体化设备安放室内设有控制柜；所述控制柜的右端设有风机。
4.根据权利要求1所述的用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于：所述一体化设备安放室内设有药洗桶；所述药洗桶的上端设有药洗泵、消毒加药泵；所述药洗泵、消毒加药泵在所述药洗桶的上端呈对称布置。
5.根据权利要求3所述的用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于：所述一体化设备安放室内设有曝气装置；所述曝气装置与所述风机连通。
6.根据权利要求1所述的用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于：所述缺氧处理室内设有潜水搅拌器。
7.根据权利要求1所述的用于污水处理的MBR陶瓷平板膜一体化装置，其特征在于：所述一体化设备安放室内设有流通管道；所述一体化设备安放室通过所述流通管道与所述一体化处理室连接；所述流通管道上设有电磁流量计、转子流量计、在线压力计、压力传输器。
说明书
一种用于污水处理的MBR陶瓷平板膜一体化装置
技术领域
本实用新型涉及膜生物反应器处理领域，尤其涉及一种用于污水处理的MBR陶瓷平板膜一体化装置。
背景技术
膜生物反应器是近些年来出现的一种新型的污水处理方式，简称MBR，这种技术将生物处理技术与膜过滤技术融合起来，利用微滤膜分离技术取代传统的沉淀池和常规过滤单元，使水力停留时间和泥龄完全分离，具有高效的固液分离性能。传统的生物处理技术有着一些弊端，比如负荷低，占地面积比较大，而且处理完毕之后，剩余的污泥会非常多，管理较困难，膜组件在MBR 工艺中起到的主要作用为固液分离，采用负压抽吸进行产水过程，污水中的悬浮物大部分被阻挡在膜元件外侧，在压力和浓差极化的影响下，膜表面会形成一层堆积物，造成产水量下降，此时膜组件就需要进行清洗，有机膜清理过程较为复杂，往往需要离线气洗或离线加药清洗，无法反洗。因此，需要一种有效降低污染物的堆积速率，减少膜组件的清洗频率，运行更为便捷的用于污水处理的MBR陶瓷平板膜一体化装置。
实用新型内容
本实用新型要解决的问题在于提供一种有效降低污染物的堆积速率，减少膜组件的清洗频率，运行更为便捷的用于污水处理的MBR陶瓷平板膜一体化装置。
为了保证在使用过程中，能够保证工作稳定，工作效率高，本实用新型涉及了一种用于污水处理的MBR陶瓷平板膜一体化装置，包括：
一体化处理室，一体化设备安放室，陶瓷平板膜组件；

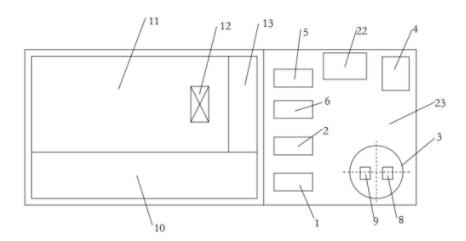

所示一体化处理室包括缺氧处理室、好氧处理室、清水池；所述缺氧处理室设置在所述好氧处理室的下端；所述清水池设置在所述好氧处理室的右端；所述陶瓷平板膜组件设置在所述好氧处理室的末端；所述陶瓷平板膜组件在好氧处理室内呈浸没式设置；所述一体化设备安放室设置在一体化处理室的右端。
本实用新型的有益效果是，通过好氧处理室曝气与陶瓷平板膜组件气洗同时在线运行的供气方式，在满足好氧区微生物需氧量的同时，陶瓷平板膜组件外侧堆积的沉淀物也能得到有效的去除，既降低了陶瓷平板膜组件清洗的频率，也省去了离线气洗的步骤，使得整体装置操作更加简洁，并且采用陶瓷平板膜取代有机膜来改良MBR工艺，具有产水通量大、机械强度高、化学稳定性好、恢复性好等特点，工作更加稳定，陶瓷平板膜组件的使用寿命也得到大幅提高。
进一步的，所述一体化设备安放室内设有进水泵、硝化液回流泵、反洗泵、抽吸泵；所述进水泵、硝化液回流泵、反洗泵、抽吸泵在所述一体化设备安放室内由下至上依次固定。
进一步的，所述一体化设备安放室内设有控制柜；所述控制柜的右端设有风机。通过控制柜控制一体化设备安放室内的各个设备的工作，保证工作的稳定。
进一步的，所述一体化设备安放室内设有药洗桶；所述药洗桶的上端设有药洗泵、消毒加药泵；所述药洗泵、消毒加药泵在所述药洗桶的上端呈对称布置。药洗桶负责稀释、存储加药反洗和产水消毒过程中所添加的药剂溶液；药洗泵为加药反洗提供药剂溶液，消毒加药泵用于清水池中产水加药消毒。
进一步的，所述一体化设备安放室内设有曝气装置；所述曝气装置与所述风机连通。通过风机保证可以持续给曝气装置供气。
进一步的，所述缺氧处理室内设有潜水搅拌器。潜水搅拌器将缺氧处理室中的污水进行推动和搅拌，减少沉积。
进一步的，所述一体化设备安放室内设有流通管道；所述一体化设备安放室通过所述流通管道与所述一体化处理室连接；所述流通管道上设有电磁流量计、转子流量计、在线压力计、压力传输器。第一电磁流量计用于监视装置进水水量情况；第一转子流量计用于显示硝化液回流量；第二转子流量计用于显示曝气风量；在线压力计用于监视曝气风压力；第二电磁流量计用于监视装置产水水量情况；压力传输器用于监测陶瓷平板膜组件内部压力；第三转子流量计用于显示反洗水水量情况，从而保证工作的稳定性。
（发明人：李鹏; 文建红; 谷得光; 黄雅达; 宋亮）
