申请日2021.04.01
公开日期2021.11.23
IPC分类B01D29/33;B01D29/66;C02F11/02;C02F11/00;C02F103/20
摘要
本实用新型公开了一种养殖场粪污水预处理设备，包括支撑主架体，支撑主架体上端转动设有收集翻斗，收集翻斗下侧固定设有配重块，支撑主架体上匹配设有尿液收集池，尿液收集池上端固定设有粪污水过道，粪污水过道与尿液收集池之间匹配设有固液分离机构，粪污水过道上侧开口固定设有矩形进料口，矩形进料口内侧壁匹配设有清洗机构，粪污水过道下侧开口处匹配设有固态粪进料机构，支撑主架体上匹配设有固态粪发酵仓，固态粪发酵仓内设有搅拌组件。本实用新型具有较好的节水效果，可对粪污水进行固液分离，并对分离后的尿液和粪便进行收集处理，处理较为高效，经济效果较好，有效降低了粪污水的危害性。
权利要求

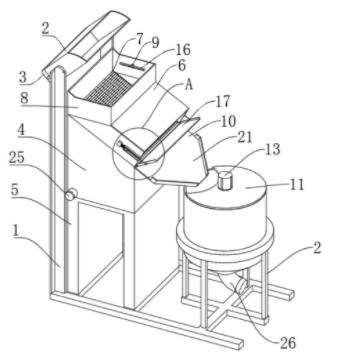

1.一种养殖场粪污水预处理设备，包括支撑主架体(1)，其特征在于，所述支撑主架体(1)呈L型，所述支撑主架体(1)上端匹配设有收集翻斗(2)，所述收集翻斗(2)倾斜设置并与支撑主架体(1)转动连接，所述收集翻斗(2)下侧固定设有配重块(3)，所述收集翻斗(2)开口处具有一定弧度，所述支撑主架体(1)上匹配设有尿液收集池(4)，所述尿液收集池(4)通过支撑座(5)与支撑主架体(1)固定连接，所述尿液收集池(4)上端呈倾斜设置并匹配设有粪污水过道(6)，所述粪污水过道(6)与尿液收集池(4)固定连接，所述粪污水过道(6)与尿液收集池(4)之间匹配设有固液分离机构(7)，所述粪污水过道(6)上侧开口固定设有矩形进料口(8)，所述矩形进料口(8)与收集翻斗(2)位置匹配，所述矩形进料口(8)内侧壁匹配设有清洗机构(9)，所述粪污水过道(6)下侧开口处匹配设有固态粪进料机构(10)，所述支撑主架体(1)上匹配设有固态粪发酵仓(11)，所述固态粪发酵仓(11)通过支撑架(12)与支撑主架体(1)固定连接，所述固态粪发酵仓(11)设有进料口并与固态粪进料机构(10)位置匹配，所述固态粪发酵仓(11)内设有搅拌组件(13)。
2.根据权利要求1所述的一种养殖场粪污水预处理设备，其特征在于，所述固液分离机构(7)包括两个矩形支撑杆(14)，两个所述矩形支撑杆(14)对称设置在矩形进料口(8)内侧两壁并与矩形进料口(8)固定连接，两个所述矩形支撑杆(14)之间均与设有若干空心筒(15)，若干所述空心筒(15)两端分别与两个矩形支撑杆(14)转动连接，若干所述空心筒(15)上均匀贯穿设有若干小孔。
3.根据权利要求1所述的一种养殖场粪污水预处理设备，其特征在于，所述清洗机构(9)包括矩形喷头(16)，所述矩形喷头(16)一侧均与设有若干喷水孔，若干所述喷水孔正对于若干空心筒(15)，所述矩形喷头(16)与矩形进料口(8)内侧壁固定连接。
4.根据权利要求1所述的一种养殖场粪污水预处理设备，其特征在于，所述固态粪进料机构(10)包括挡板(17)，所述挡板(17)与粪污水过道(6)位置匹配，所述挡板(17)与粪污水过道(6)转动连接，所述粪污水过道(6)两侧均固定设有固定块(18)，所述固定块(18)一侧设有滑块(19)，所述固定块(18)与滑块(19)之间通过两个弹簧固定连接，所述粪污水过道(6)侧面设有与滑块(19)匹配的滑槽，所述滑块(19)与粪污水过道(6)滑动连接，所述滑块(19)一端与挡板(17)之间匹配设有钢索(20)，所述钢索(20)一端与滑块(19)转动连接，所述钢索(20)另一端与挡板(17)一侧转动连接，所述粪污水过道(6)下侧固定设有集料板(21)，所述集料板(21)与固态粪发酵仓(11)进料口位置对应，所述集料板(21)上部与挡板(17)形状匹配。
5.根据权利要求1所述的一种养殖场粪污水预处理设备，其特征在于，所述搅拌组件(13)包括电机(22)，所述电机(22)竖直固定设置在固态粪发酵仓(11)上侧，所述电机(22)同轴固定设有圆杆(23)，所述圆杆(23)一端贯穿固态粪发酵仓(11)上侧并固定连接有搅拌杆(24)，所述搅拌杆(24)呈水平设置。
6.根据权利要求1所述的一种养殖场粪污水预处理设备，其特征在于，所述尿液收集池(4)和固态粪发酵仓(11)分别固定设有第一排出口(25)和第二排出口(26)，所述第一排出口(25)和第二排出口(26)均匹配设有阀门。
说明书
一种养殖场粪污水预处理设备
技术领域
本实用新型涉及养殖场粪污水预处理技术领域，尤其涉及一种养殖场粪污水预处理设备。
背景技术
随着社会的发展，人们的生活质量得到了较大的提高，对生活所需的肉、蛋、奶的需求也相应的越来越高，因此养殖场得到了广泛的发展，但是养殖场在生产过程中会产生大量的粪污水，粪污水若不加处理直接排放，其危害将极大，不仅会散发恶臭，污染大气，还会对土地和水源造成污染；
现有的养殖场粪污水都要求有相应的预处理，在处理之前有一种清理方式为水冲粪清理方式，水冲粪清理虽然更加干净，但是耗费水量较高，经济效果较差，现有的养殖场粪污水处理多采用固液分离的方法进行初步处理，现有的处理设备在进行固液分离时，较为耗费电能，成本较高；
为此，我们提出一种养殖场粪污水预处理设备来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种养殖场粪污水预处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种养殖场粪污水预处理设备，包括支撑主架体，所述支撑主架体呈L型，所述支撑主架体上端匹配设有收集翻斗，所述收集翻斗倾斜设置并与支撑主架体转动连接，所述收集翻斗下侧固定设有配重块，所述收集翻斗开口处具有一定弧度，所述支撑主架体上匹配设有尿液收集池，所述尿液收集池通过支撑座与支撑主架体固定连接，所述尿液收集池上端呈倾斜设置并匹配设有粪污水过道，所述粪污水过道与尿液收集池固定连接，所述粪污水过道与尿液收集池之间匹配设有固液分离机构，所述粪污水过道上侧开口固定设有矩形进料口，所述矩形进料口与收集翻斗位置匹配，所述矩形进料口内侧壁匹配设有清洗机构，所述粪污水过道下侧开口处匹配设有固态粪进料机构，所述支撑主架体上匹配设有固态粪发酵仓，所述固态粪发酵仓通过支撑架与支撑主架体固定连接，所述固态粪发酵仓设有进料口并与固态粪进料机构位置匹配，所述固态粪发酵仓内设有搅拌组件。
优选地，所述固液分离机构包括两个矩形支撑杆，两个所述矩形支撑杆对称设置在矩形进料口内侧两壁并与矩形进料口固定连接，两个所述矩形支撑杆之间均与设有若干空心筒，若干所述空心筒两端分别与两个矩形支撑杆转动连接，若干所述空心筒上均匀贯穿设有若干小孔。
优选地，所述清洗机构包括矩形喷头，所述矩形喷头一侧均与设有若干喷水孔，若干所述喷水孔正对于若干空心筒，所述矩形喷头与矩形进料口内侧壁固定连接。
优选地，所述固态粪进料机构包括挡板，所述挡板与粪污水过道位置匹配，所述挡板与粪污水过道转动连接，所述粪污水过道两侧均固定设有固定块，所述固定块一侧设有滑块，所述固定块与滑块之间通过两个弹簧固定连接，所述粪污水过道侧面设有与滑块匹配的滑槽，所述滑块与粪污水过道滑动连接，所述滑块一端与挡板之间匹配设有钢索，所述钢索一端与滑块转动连接，所述钢索另一端与挡板一侧转动连接，所述粪污水过道下侧固定设有集料板，所述集料板与固态粪发酵仓进料口位置对应，所述集料板上部与挡板形状匹配。
优选地，所述搅拌组件包括电机，所述电机竖直固定设置在固态粪发酵仓上侧，所述电机同轴固定设有圆杆，所述圆杆一端贯穿固态粪发酵仓上侧并固定连接有搅拌杆，所述搅拌杆呈水平设置。
优选地，所述尿液收集池和固态粪发酵仓分别固定设有第一排出口和第二排出口，所述第一排出口和第二排出口均匹配设有阀门。
与现有技术相比，本实用新型的有益效果为：
本实用新型通过设置收集翻斗，从而实现对粪污水的初步收集，通过工作人员将养殖产生的粪便清扫进收集翻斗中，同时养殖产生的大量尿液自行流淌到收集翻斗中，当收集翻斗达到一定量时，收集翻斗在重力的作用下自行翻转，将粪污水倒入下一个步骤，收集翻斗有效的减少了水的使用，具有较好的节水效果，经济效果较好，处理较为高效；通过设置固液分离机构和固态粪进料机构，从而实现粪污水的固液分离，通过自然过滤将粪污水中液体与固体分离开，有效的降低了成本，节省了电能的损耗，并通过设置尿液收集池和固态粪发酵仓分别对分离后的尿液和粪便进行收集处理，实现对尿液和粪便的二次利用，实现降低危害的作用。
（发明人：史传叶; 史嘉扬）
