申请日2021.04.15
公开日期2021.11.23
IPC分类B01D21/18;B01D21/24
摘要
本实用新型公开了一种沉淀池除浮泥装置，设计污水处理装置领域，解决了沉淀池内浮泥堆积的问题。架设在沉淀池上，包括：挡泥圈、刮泥机构和收集机构，挡泥圈设置在沉淀池内，挡泥圈呈圆环状；刮泥机构与沉淀池内的旋转平台固定连接，刮泥机构与刮泥机构的侧壁与沉淀池内的液面接触，刮泥机构位于挡泥圈内；收集机构包括收集漏斗和排泥管，收集漏斗位于挡泥圈内，排泥管贯穿沉淀池侧壁。本实用新型无需额外增加动力机构，能解决沉淀池浮泥堆积问题，减少了人工清理的人工成本，改善现场眼观环境，提高了沉淀池运行效率。
权利要求
1.一种沉淀池除浮泥装置，其特征在于，架设在沉淀池上，包括：
挡泥圈，设置在所述沉淀池内，所述挡泥圈呈圆环状，所述挡泥圈的上沿高于所述沉淀池内满流堰的上沿，所述挡泥圈的下沿低于所述满流堰的上沿；
刮泥机构，所述刮泥机构与所述沉淀池内的旋转平台固定连接，所述刮泥机构的上沿高于所述满流堰的上沿，所述刮泥机构的下沿低于所述满流堰的上沿，所述刮泥机构位于所述挡泥圈内；
收集机构，包括收集漏斗和排泥管，所述收集漏斗顶端设有进泥口，所述进泥口上沿低于所述刮泥机构下沿，所述排泥管的一端与所述收集漏斗连通，所述排泥管的另一端穿过所述沉淀池侧壁。
2.根据权利要求1所述的沉淀池除浮泥装置，其特征在于，还包括多个连接杆，多个所述连接杆的两端分别与所述刮泥机构和所述旋转平台固定连接。
3.根据权利要求1所述的沉淀池除浮泥装置，其特征在于，所述刮泥机构包括导泥板和刮泥板，所述导泥板的一端靠近所述沉淀池中心，所述导泥板的另一端与所述刮泥板的一端连接，所述刮泥板的另一端靠近所述挡泥圈内壁。
4.根据权利要求3所述的沉淀池除浮泥装置，其特征在于，所述导泥板靠近所述刮泥板的一端朝背向所述导泥板转动方向的一侧弯折，使所述导泥板与刮泥板之间形成凹陷结构。
5.根据权利要求3所述的沉淀池除浮泥装置，其特征在于，所述导泥板沿其长度方向安装有筋板，所述筋板垂直于所述导泥板。
6.根据权利要求3所述的沉淀池除浮泥装置，其特征在于，所述沉淀池内沿其轴线固定安装有支撑柱，所述旋转平台可转动安装在支撑柱上，所述导泥板长度方向的延长线与所述支撑柱具有交点，所述支撑柱上过所述交点的径向与所述导泥板的夹角为钝角。
7.根据权利要求3所述的沉淀池除浮泥装置，其特征在于，所述刮泥板呈板状，所述刮泥板靠近所述沉淀池底面的一侧朝所述刮泥板转动的方向倾斜。
8.根据权利要求1～7任一所述的沉淀池除浮泥装置，其特征在于，所述沉淀池内设有两个刮泥机构，两个所述刮泥机构对称设置在所述沉淀池内。
9.根据权利要求1所述的沉淀池除浮泥装置，其特征在于，所述进泥口上沿高于所述挡泥圈下沿。
10.根据权利要求1所述的沉淀池除浮泥装置，其特征在于，所述挡泥圈与所述沉淀池内壁中心同轴，所述挡泥圈与所述沉淀池内壁之间通过多个连接短杆固定连接。
说明书
一种沉淀池除浮泥装置
技术领域
本实用新型涉及污水处理装置技术领域，特别涉及一种沉淀池除浮泥装置。
背景技术
在污水处理技术领域普遍采用沉淀池将泥水分离，在实际生产中会有少部分活性污泥死亡，漂浮于沉淀池水面，若不及时清理，浮泥会在池面堆积，池面感官较差，人工清理费时费力且不安全，若长时间不清理最终会影响污水处理效果。
实用新型内容
本实用新型的目的在于提供一种的沉淀池除浮泥装置，以解决上述背景技术提出浮泥在沉淀池池面堆积的问题。
为了实现以上目的，本实用新型的技术方案如下：

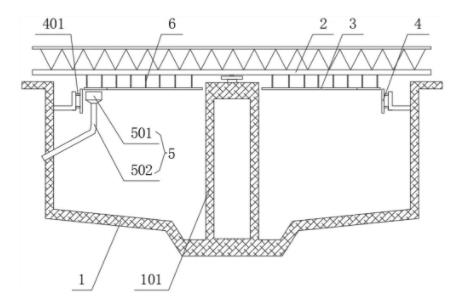

一种沉淀池除浮泥装置，架设在沉淀池上，包括：
挡泥圈，设置在所述沉淀池内，所述挡泥圈呈圆环状，所述挡泥圈的上沿高于所述沉淀池内满流堰的上沿，所述挡泥圈的下沿低于所述满流堰的上沿；
刮泥机构，所述刮泥机构与所述沉淀池内的旋转平台固定连接，所述刮泥机构的上沿高于所述沉淀池内满流堰的上沿，所述刮泥机构的下沿低于所述满流堰的上沿，所述刮泥机构位于所述挡泥圈内；
收集机构，包括收集漏斗和排泥管，所述收集漏斗顶端设有进泥口，所述进泥口上沿低于所述刮泥机构下沿，所述排泥管的一端与所述收集漏斗连通，所述排泥管的另一端穿过所述沉淀池侧壁。
优选地，还包括多个连接杆，多个所述连接杆的两端分别与所述刮泥机构和所述旋转平台固定连接。
优选地，所述刮泥机构包括导泥板和刮泥板，所述导泥板的一端靠近所述沉淀池中心，所述导泥板的另一端与所述刮泥板的一端连接，所述刮泥板的另一端靠近所述挡泥圈内壁。
优选地，所述导泥板靠近所述刮泥板的一端朝背向所述导泥板转动方向的一侧弯折，使所述导泥板与刮泥板之间形成凹陷结构。
优选地，所述导泥板沿其长度方向安装有筋板，所述筋板垂直于所述导泥板。
优选地，所述沉淀池内沿其轴线固定安装有支撑柱，所述旋转平台可转动安装在支撑柱上，所述导泥板长度方向的延长线与所述支撑柱具有交点，所述支撑柱上过所述交点的径向与所述导泥板的夹角为钝角。
优选地，所述刮泥板呈板状，所述刮泥板靠近所述沉淀池底面的一侧朝所述刮泥板转动的方向倾斜。
优选地，所述沉淀池内设有两个刮泥机构，两个所述刮泥机构对称设置在所述沉淀池内。
优选地，所述进泥口上沿高于所述挡泥圈下沿。
优选地，所述挡泥圈与所述沉淀池内壁中心同轴，所述挡泥圈与所述沉淀池内壁之间通过多个连接短杆固定连接。
本实用新型的有益效果：
刮泥机构随沉淀池内固有的旋转平台转动，将沉淀池液面上的浮泥聚集，浮泥在离心力的作用下向挡泥圈靠近，并由刮板推动至收集机构的进泥口，浮泥从进泥口进入并最终由排泥管排出沉淀池，利用沉淀池原有设备无需额外增加动力机构，解决沉淀池浮泥堆积问题，减少了人工清理的人工成本，改善现场眼观环境，提高了沉淀池运行效率。
