申请日2021.03.26
公开日期2021.11.26
IPC分类B01D29/96;B01D29/58
摘要
本实用新型公开了一种废水间歇过滤装置，属于废水过滤领域。一种废水间歇过滤装置，包括箱体，所述蓄水层下端与滤水层后端分别设有蓄水挡板与滤水推板，所述动力层内设有第一齿轮与第二齿轮，所述第一齿轮左端面外围固定有重块，所述第一齿轮与第二齿轮后端啮合设有辊轮，所述蓄水层下端前侧与滤水层上端后侧之间倾斜开设有过水口，所述滤水层前端开设有出水口，所述滤水层内插接有过滤盒，所述过滤盒内等间距设有多个滤网，相邻所述滤网之间间隙配合形成滤槽。设置重块、齿轮、连杆与蓄水挡板、滤水推板，可以间歇的将蓄水层内的污水输送到滤水层内，并进行过滤，提高排水效率，降低电能消耗。
权利要求

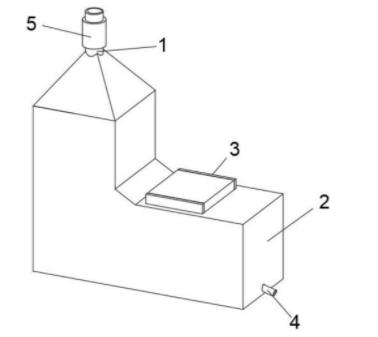

1.一种废水间歇过滤装置，包括箱体(2)，其特征在于：所述箱体(2)呈L型设置，且所述箱体(2)内腔上端、下端后侧与前端分别设有蓄水层(21)、动力层(22)与滤水层(23)，所述蓄水层(21)上端开设有进水口(1)，所述蓄水层(21)下端与滤水层(23)后端分别设有蓄水挡板(8)与滤水推板(17)，所述动力层(22)内设有第一齿轮(11)与第二齿轮(12)，所述第一齿轮(11)左端面外围固定有重块(26)，所述蓄水挡板(8)下端固定有第一主动连杆(9)，所述第一齿轮(11)左端面外围与第一主动连杆(9)之间转动安装有第一从动连杆(15)，所述滤水推板(17)后端固定有第二从动连杆(16)，所述第二从动连杆(16)与第二齿轮(12)左端面外围转动安装有第二主动连杆(14)，所述第一齿轮(11)与第二齿轮(12)后端啮合设有辊轮(10)，所述蓄水层(21)下端前侧与滤水层(23)上端后侧之间倾斜开设有过水口(7)，所述滤水层(23)前端开设有出水口(4)，所述滤水层(23)内插接有过滤盒(3)，所述过滤盒(3)内等间距设有多个滤网(19)，相邻所述滤网(19)之间间隙配合形成滤槽(20)。
2.根据权利要求1所述的一种废水间歇过滤装置，其特征在于：所述第一从动连杆(15)下端转轴、重块(26)与第一齿轮(11)圆心之间的圆心角为170°，且所述重块(26)重量大于第一主动连杆(9)、第一从动连杆(15)与蓄水挡板(8)的重量之和。
3.根据权利要求1所述的一种废水间歇过滤装置，其特征在于：所述动力层(22)内腔下端面固定有支架(13)，所述第二齿轮(12)转动安装于支架(13)上端左侧。
4.根据权利要求1所述的一种废水间歇过滤装置，其特征在于：所述辊轮(10)左右两端通过转轴转动安装于动力层(22)内。
5.根据权利要求1所述的一种废水间歇过滤装置，其特征在于：所述滤水层(23)上端面开设有与过滤盒(3)匹配的第一通槽(18)，所述过滤盒(3)上端插接有盖板(6)。
6.根据权利要求1所述的一种废水间歇过滤装置，其特征在于：所述进水口(1)上固定有水阀(5)，所述动力层(22)后端开设有第二通槽(25)，所述第二通槽(25)内卡接有密封板(24)。
说明书
一种废水间歇过滤装置
技术领域
本实用新型涉及废水过滤领域，更具体地说，涉及一种废水间歇过滤装置。
背景技术
因为环保概念的普及，生活废水的废水过滤装置也被广泛应用，但是目前的过滤装置还是存在明显的缺陷，由于自然流淌的过滤速度较慢，现在普遍采用电机推动的方法提高过滤速度，长时间的电机工作，无疑增加了电能的消耗，伴随着电机的工作，同时也产生了噪声，鉴于此，我们提出一种废水间歇过滤装置。
实用新型内容
1.要解决的技术问题
本实用新型的目的在于提供一种废水间歇过滤装置，以解决上述背景技术中提出的问题。
2.技术方案
一种废水间歇过滤装置，包括箱体，所述箱体呈L型设置，且所述箱体内腔上端、下端后侧与前端分别设有蓄水层、动力层与滤水层，所述蓄水层上端开设有进水口，所述蓄水层下端与滤水层后端分别设有蓄水挡板与滤水推板，所述动力层内设有第一齿轮与第二齿轮，所述第一齿轮左端面外围固定有重块，所述蓄水挡板下端固定有第一主动连杆，所述第一齿轮左端面外围与第一主动连杆之间转动安装有第一从动连杆，所述滤水推板后端固定有第二从动连杆，所述第二从动连杆与第二齿轮左端面外围转动安装有第二主动连杆，所述第一齿轮与第二齿轮后端啮合设有辊轮，所述蓄水层下端前侧与滤水层上端后侧之间倾斜开设有过水口，所述滤水层前端开设有出水口，所述滤水层内插接有过滤盒，所述过滤盒内等间距设有多个滤网，相邻所述滤网之间间隙配合形成滤槽。
优选地，所述第一从动连杆下端转轴、重块与第一齿轮圆心之间的圆心角为170°，且所述重块重量大于第一主动连杆、第一从动连杆与蓄水挡板的重量之和。
优选地，所述动力层内腔下端面固定有支架，所述第二齿轮转动安装于支架上端左侧。
优选地，所述辊轮左右两端通过转轴转动安装于动力层内。
优选地，所述滤水层上端面开设有与过滤盒匹配的第一通槽，所述过滤盒上端插接有盖板。
优选地，所述进水口上固定有水阀，所述动力层后端开设有第二通槽，所述第二通槽内卡接有密封板。
3.有益效果
相比于现有技术，本实用新型的优点在于：
1、本我实用新型设置重块、齿轮、连杆与蓄水挡板、滤水推板，通过重块与蓄水挡板承载的重量差，进而通过齿轮、连杆带动滤水推板运动，对污水进行存储与过滤，从而在无电机的情况下，仍可以加速过滤工作，避免电能的消耗，同时减小噪声的产生。
2、本实用新型设置过滤盒与密封板，可以对滤网、滤槽和动力层进行清洁和更换，避免装置在工作中出现误差。
（发明人：邵彦青; 侯锋; 庞洪涛; 卢先春; 李彰鑫; 胡瑛）
