申请日2021.02.03
公开日期2021.11.23
IPC分类B01D29/94;B01D29/01
摘要
本实用新型属于水处理设备技术领域，具体涉及中水回用污水处理设备，包括设备本体，所述设备本体对称的两侧设置有进污管和排污管，所述进污管位于排污管的上方，所述设备本体的内部开设有排污仓，所述排污仓的一端延伸至设备本体的外部，所述设备本体的内部设置有清理组件，所述清理组件包括活塞和第二电动伸缩杆，所述第二电动伸缩杆设置在设备本体的内部固定连接，所述活塞设置在排污仓的内部滑动连接，本实用新型设置了位于排污仓内部的清理组件，污水中的淤泥在活塞和第二电动伸缩杆的作用下，将堆积在排污仓中的淤泥推出设备本体的外部，从而通过活塞将排污仓与设备本体隔离开来，从而实现了设备自动清理的能力。
权利要求

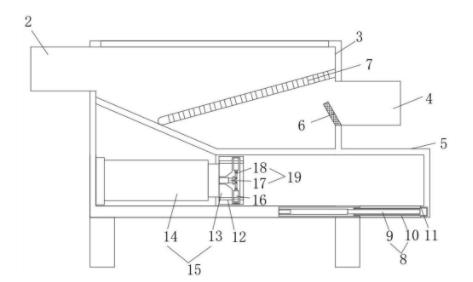

1.中水回用污水处理设备，包括设备本体（3），其特征在于：所述设备本体（3）对称的两侧设置有进污管（2）和排污管（4），所述进污管（2）位于排污管（4）的上方，所述设备本体（3）的内部开设有排污仓（5），所述排污仓（5）的一端延伸至设备本体（3）的外部，所述设备本体（3）的内部设置有清理组件（15），所述清理组件（15）包括活塞（13）和第二电动伸缩杆（14），所述第二电动伸缩杆（14）设置在设备本体（3）的内部固定连接，所述活塞（13）设置在排污仓（5）的内部滑动连接，所述第二电动伸缩杆（14）的一端与活塞（13）的一端固定连接，所述活塞（13）的内部设置有滑板（16），所述活塞（13）的内部设置有连接组件（19），所述连接组件（19）的一端延伸至滑板（16）上转动连接，所述清理组件（15）的一端延伸至排污仓（5）的内部滑动连接，所述排污仓（5）的底部开设有下料口（11），所述下料口（11）设置在设备本体（3）的外部，所述排污仓（5）的内部设置有下料组件（8），所述下料组件（8）的一端延伸至下料口（11）的内部滑动连接，所述排污管（4）内侧的底部设置有过滤网（6），所述设备本体（3）的外部安装有控制器（1）。
2.根据权利要求1所述的中水回用污水处理设备，其特征在于：所述滑板（16）共设置有两块，两块所述滑板（16）均在活塞（13）远离第二电动伸缩杆（14）一端的内部对称设置，且滑板（16）在活塞（13）的内部滑动连接。
3.根据权利要求2所述的中水回用污水处理设备，其特征在于：所述滑板（16）上开设有通孔（12），所述通孔（12）的两端分别贯穿活塞（13）的两侧。
4.根据权利要求2所述的中水回用污水处理设备，其特征在于：所述连接组件（19）包括第三电动伸缩杆（17）和两个连接杆（18），所述第三电动伸缩杆（17）设置在活塞（13）内部的中部固定连接，两个所述连接杆（18）均在第三电动伸缩杆（17）的一端转动连接，且两个连接杆（18）分别延伸至滑板（16）上转动连接。
5.根据权利要求1所述的中水回用污水处理设备，其特征在于：所述下料组件（8）包括第一电动伸缩杆（9）和下料板（10），所述第一电动伸缩杆（9）设置在排污仓（5）的内部，所述下料板（10）设置在下料口（11）的内部滑动连接，所述第一电动伸缩杆（9）的一端延伸至下料板（10）上固定连接。
6.根据权利要求1所述的中水回用污水处理设备，其特征在于：所述设备本体（3）的内部设置有钢丝网（7），所述钢丝网（7）在设备本体（3）的内部倾斜设置。
说明书
中水回用污水处理设备
技术领域
本实用新型属于水处理设备技术领域，具体涉及中水回用污水处理设备。
背景技术
中水，顾名思义，就是水质介于上水和下水之间的、可重复利用的再生水，是污水经处理后达到一定的回用水质标准的水，虽然与自来水相比，中水的供应范围要小，但在厕所冲洗、园林灌溉、道路保洁、洗车、城市喷泉、冷却设备补充用水等方面，在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑。在中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾。
现有的污水处理设备没有自动清理淤泥的装置，从而导致污水处理设备堵塞，需要进行停机进行清污处理，进而影响污水的处理的效率。
实用新型内容
本实用新型的目的在于提供中水回用污水处理设备，以解决上述背景技术中提出现有的污水处理设备没有自动清理淤泥的装置，从而导致污水处理设备堵塞，需要进行停机进行清污处理的问题。
为实现上述目的，本实用新型提供如下技术方案：中水回用污水处理设备，包括设备本体，所述设备本体对称的两侧设置有进污管和排污管，所述进污管位于排污管的上方，所述设备本体的内部开设有排污仓，所述排污仓的一端延伸至设备本体的外部，所述设备本体的内部设置有清理组件，所述清理组件包括活塞和第二电动伸缩杆，所述第二电动伸缩杆设置在设备本体的内部固定连接，所述活塞设置在排污仓的内部滑动连接，所述第二电动伸缩杆的一端与活塞的一端固定连接，所述活塞的内部设置有滑板，所述活塞的内部设置有连接组件，所述连接组件的一端延伸至滑板上转动连接，所述清理组件的一端延伸至排污仓的内部滑动连接，所述排污仓的底部开设有下料口，所述下料口设置在设备本体的外部，所述排污仓的内部设置有下料组件，所述下料组件的一端延伸至下料口的内部滑动连接，所述排污管内侧的底部设置有过滤网，所述设备本体的外部安装有控制器。
优选的，所述滑板共设置有两块，两块所述滑板均在活塞远离第二电动伸缩杆一端的内部对称设置，且滑板在活塞的内部滑动连接。
优选的，所述滑板上开设有通孔，所述通孔的两端分别贯穿活塞的两侧。
优选的，所述连接组件包括第三电动伸缩杆和两个连接杆，所述第三电动伸缩杆设置在活塞内部的中部固定连接，两个所述连接杆均在第三电动伸缩杆的一端转动连接，且两个连接杆分别延伸至滑板上转动连接。
优选的，所述下料组件包括第一电动伸缩杆和下料板，所述第一电动伸缩杆设置在排污仓的内部，所述下料板设置在下料口的内部滑动连接，所述第一电动伸缩杆的一端延伸至下料板上固定连接。
优选的，所述设备本体的内部设置有钢丝网，所述钢丝网在设备本体的内部倾斜设置。
与现有技术相比，本实用新型的有益效果是：
（1）本实用新型设置了位于排污仓内部的清理组件，污水中的淤泥在活塞和第二电动伸缩杆的作用下，将堆积在排污仓中的淤泥推出设备本体的外部，从而通过活塞将排污仓与设备本体隔离开来，从而实现了设备自动清理的能力。
（2）本实用新型设置了位于活塞内部的滑板，在淤泥压缩的过程中，通过通孔排出排污仓内部的水分，连接组件中的第三电动伸缩杆和连接杆，让滑板在活塞的内部滑动，从而实现了活塞与滑板上通孔的联通与闭合，在通孔闭合时，可做到设备不停机就能排污的能力。
（发明人：付连财）
