申请日2021.02.04
公开日期2021.11.23
IPC分类C02F9/14
摘要
本申请涉及一种序批式气浮反应器，涉及污水处理技术领域，其包括壳体，所述壳体上连通有进水管，所述进水管连通于上一级反应单元或污水输送泵，所述壳体内从上向下依次设置有除渣区、反应区以及沉淀区，所述除渣区内设置有除渣组件，所述除渣组件将漂浮在废水表面上的漂浮物进行刮除，所述反应区内设置有气浮组件，所述气浮组件将气体抽入至壳体内并对壳体内的污水进行处理，所述沉淀区对废水处理后中密度较为凝实的絮体进行沉淀。本申请具有废水处理效果好的效果。
权利要求

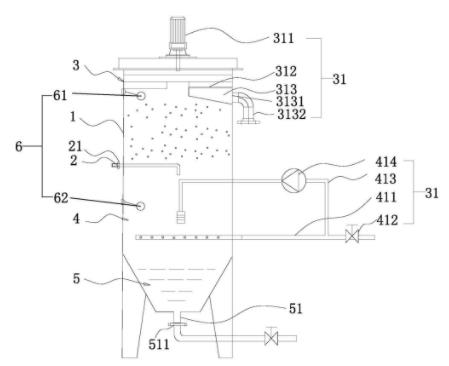

1.一种序批式气浮反应器，包括壳体(1)，所述壳体(1)上连通有进水管(2)，所述进水管(2)连通于上一级反应单元或污水输送泵，其特征在于，所述壳体(1)内从上向下依次设置有除渣区(3)、反应区(4)以及沉淀区(5)，所述除渣区(3)内设置有除渣组件(31)，所述除渣组件(31)将漂浮在废水表面上的漂浮物进行刮除，所述反应区(4)内设置有气浮组件(41)，所述气浮组件(41)将气体抽入至壳体(1)内并对壳体(1)内的污水进行处理，所述沉淀区(5)对废水处理后中密度较为凝实的絮体进行沉淀。
2.根据权利要求1所述的一种序批式气浮反应器，其特征在于：所述沉淀区壳体(1)呈漏斗状设置，且所述沉淀区壳体(1)的底部开设有排泥管(51)。
3.根据权利要求2所述的一种序批式气浮反应器，其特征在于：所述壳体(1)内设置有液位检测组件(6)，所述液位检测组件(6)包括第一液位计(61)和第二液位计(62)，所述第一液位计(61)位于第二液位计(62)上方，所述进水管(2)上连通有第一电磁阀(21)，所述第一液位计(61)与第一电磁阀(21)控制器信号连接；
当所述第一液位计检测到壳体(1)内污水液位到达高液位时，输出第一检测信号，所述第一电磁阀(21)的控制器接收第一检测信号并控制进水管(2)停止进水；所述排泥管(51)上连通有第二电磁阀(511)，所述第二液位计(62)与第二电磁阀(511)的控制器信号连接，当第二液位计(62)检测到壳体(1)内污水液位到达低液位时，输出第二检测信号，所述第二电磁阀(511)的控制器接收并响应于第二检测信号并控制排泥管(51)停止排水。
4.根据权利要求1所述的一种序批式气浮反应器，其特征在于：所述除渣组件(31)包括驱动电机(311)以及除渣板(312)，所述驱动电机(311)设置在壳体(1)上，所述驱动电机(311)的输出轴呈竖直设置，所述除渣板(312)安装在驱动电机(311)输出轴上，所述除渣区(3)还设置有废渣收集盒(313)，所述除渣板(312)将漂浮在废水上层的废渣刮入废渣收集盒(313)内。
5.根据权利要求4所述的一种序批式气浮反应器，其特征在于：所述除渣板(312)为软性除渣板(312)。
6.根据权利要求4所述的一种序批式气浮反应器，其特征在于：所述废渣收集盒(313)的侧壁上开设有排泥口(3131)，所述排泥口(3131)连通有排渣管(3132)，且所述废渣收集盒(313)的盒底沿靠近排渣管(3132)方向呈倾斜向下设置。
7.根据权利要求1所述的一种序批式气浮反应器，其特征在于：所述气浮组件(41)包括连通在壳体(1)上的出水管(411)、设置在出水管(411)上的控制阀(412)、进气管(413)以及设置在进气管(413)上的抽气件，所述进气管(413)的进气端与出水管(411)远离壳体(1)的管道连通，所述进气管(413)的出气端伸入反应器壳体(1)内。
8.根据权利要求7所述的一种序批式气浮反应器，其特征在于：所述抽气件包括溶气循环泵(414)。
9.根据权利要求7所述的一种序批式气浮反应器，其特征在于：所述进气管(413)的出气端呈竖直设置，且所述出气端连通有溶气释放器(4131)，且所述溶气释放器(4131)用于释放含有大量微气泡的溶气回流水。
说明书
一种序批式气浮反应器
技术领域
本申请涉及污水处理技术领域，尤其是涉及一种序批式气浮反应器。
背景技术
目前，农村生活污水的主要来源为洗涤、厕所冲洗、沐浴、厨房污水等，具有排放面广、分散、污染浓度低、处理率低等特点，严重污染了农村地区的水环境，饮用水水质受到严重威胁。因此，需要加强对农村生活污水的收集、处理及排放。
相关技术中农村的生活废水一般是先通过化粪池进行初步的降解，降解后的污水在汇集至负压站，由负压站进行集中处理，负压站将废水通入至反应器内进行再次处理，然而一般的反应器对废水处理时对污水处理处理的效果较差，为此亟需一种反应器对污水进行高效处理。
实用新型内容
为了改善普通反应器对废水处理效果较差的问题，本申请提供一种序批式气浮反应器。
本申请提供的一种序批式气浮反应器采用如下的技术方案：
一种序批式气浮反应器，包括壳体，所述壳体上连通有进水管，所述进水管连通于负压站出水管，所述壳体内从上向下依次设置有除渣区、反应区以及沉淀区，所述除渣区内设置有除渣组件，所述除渣组件将漂浮在废水表面上的漂浮物进行刮除，所述反应区内设置有气浮组件，所述气浮组件将气体抽入至壳体内并对壳体内废水中厌氧微生物进行处理，所述沉淀区对废水中处理后的杂质进行沉淀。
通过采用上述技术方案，实际使用中，先在壳体内投入絮凝剂，废水经过絮凝剂的处理，大颗粒的杂质沉积至沉淀区，且轻质杂质漂浮在废水的表面，接着通过气浮组件向废水内通入气体，废水中厌氧微生物在有氧的废水中难以存活，再使用除渣组件对浮渣进行刮除后将处理后的污水排出，反应器对污水处理的效果较好。
优选的，所述沉淀区壳体呈漏斗状设置，且所述沉淀区壳体的底部开设有排泥管。
通过采用上述技术方案，漏斗状的沉淀区便于废水中的杂质进行沉积，且沉积后的杂质通过排泥管排出，方便了杂质的沉积与清理作业。
优选的，所述壳体内设置有液位检测组件，所述液位检测组件包括第一液位计和第二液位计，所述第一液位计位于第二液位计上方，所述进水管上连通有第一电磁阀，所述第一液位计与第一电磁阀控制器信号连接；
当所述第一液位计检测到壳体内污水液位到达高液位时，输出第一检测信号，所述第一电磁阀的控制器接收第一检测信号并控制进水管停止进水；所述排泥管上连通有第二电磁阀，所述第二液位计与第二电磁阀的控制器信号连接，当第二液位计检测到壳体内污水液位到达低液位时，输出第二检测信号，所述第二电磁阀的控制器接收并响应于第二检测信号并控制排泥管停止排水。
通过采用上述技术方案，便于对壳体内的污水进行序批式进水，当壳体内污水完成一批处理后再进行下一批的处理，分批处理污水提高了污水的处理效果。
优选的，所述除渣组件包括驱动电机以及除渣板，所述驱动电机设置在壳体上，所述驱动电机的输出轴呈竖直设置，所述除渣板安装在驱动电机输出轴上，所述刮料区还设置有废渣收集盒，所述除渣板将漂浮在废水上层的废渣刮入废渣收集盒内。
通过采用上述技术方案，借助驱动电机转动，从而带动除渣板在废水表面进行除渣作业，除渣板将浮渣刮入废料收集盒内进行收集，方便了对浮渣的清理与收集作业。
优选的，所述除渣板为软性除渣板所述除渣板为软性除渣板。
通过采用上述技术方案，软性除渣板将浮渣刮入废渣收集盒内，减少了除渣板与废渣收集盒之间的刚性接触，有助于对除渣板进行保护。
优选的，所述废渣收集盒的侧壁上开设有排泥口，所述排泥口连通有排渣管，且所述废渣收集盒的盒底沿靠近排渣管方向呈倾斜向下设置。
通过采用上述技术方案，废料收集盒内的浮渣通过倾斜设置的盒底滑落至排渣管，有助于对浮渣的清理作业。
优选的，所述气浮组件包括连通在壳体上的出水管、设置在出水管上的控制阀、进气管以及设置在进气管上的抽气件，所述进气管的进气端与出水管远离壳体的管道连通，所述进气管的出气端伸入反应器壳体内。
通过采用上述技术方案，抽气件将气体抽入壳体内的废水中，废水中的厌氧微生物与气体中混有的氧气相抵触，不利于厌氧微生物的存活，有助于对厌氧微生物进行处理。
优选的，所述抽气件包括溶气循环泵。
通过采用上述技术方案，溶气循环泵的动力较强，便于将气体抽入至壳体内。
优选的，所述进气管的出气端呈竖直设置，且所述出气端连通有溶气释放器，且所述溶气释放器用于释放含有大量微气泡的溶气回流水。
通过采用上述技术方案，溶气释放器含有大量微气泡的溶气回流水均匀的混入废水中，含有大量微气泡的溶气回流水与污水中的悬浮物接触粘附后形成夹渣絮体在浮力的作用下上浮，提高了污水的处理效果。
综上所述，本申请包括以下至少一种有益技术效果：
通过在壳体内投入絮凝剂，废水经过絮凝剂的处理，大颗粒的杂质沉积至沉淀区，且轻质杂质漂浮在废水的表面，接着通过气浮组件向废水内通入气体，废水中厌氧微生物在有氧的废水中难以存活，再使用除渣组件对浮渣进行刮除后将处理后的污水排出，反应器对污水处理的效果较好；
借助溶气循环泵和溶气释放器对废水中进行进气处理，含有大量微气泡的溶气回流水与污水中的悬浮物接触粘附后形成夹渣絮体在浮力的作用下上浮，提高了污水的处理效果。
（发明人：陈礼国; 刘遵天; 陈云逸）
