申请日2021.10.21
公开日期2021.12.03
IPC分类B01D46/00;C02F3/00;B01D46/10;B01D46/42;B01D53/18
摘要
本发明涉及污水处理设备技术领域，具体涉及一种污水厂生物滤池排臭装置；放置板设置于贯穿槽内，栅格框与放置板固定连接，并位于除臭箱内，同步杆与除臭箱滑动连接，并位于安装腔内，按动组件与同步杆固定连接，并贯穿除臭箱，每根连接杆的一端与除臭箱固定连接，每根连接杆的另一端上设置有挡块，每根挤压杆与同步杆固定连接，通过按压按动组件，带动挤压杆对挡块进行挤压，连接杆发生形变，直至挡块离开安装腔，即可取出放置板，对栅格框内的活性炭进行更换，实现提高在进行污水处理时的除臭效果。
权利要求
1.一种污水厂生物滤池排臭装置（100），其特征在于，
所述污水厂生物滤池排臭装置（100）包括进水组件（1）、雾化管（2）、喷雾组件（3）、除臭箱（4）、放置板（5）、栅格框（6）、同步杆（7）、按动组件（8）、挤压杆（9）、复位弹簧（101）、连接杆（102）和挡块（103），所述雾化管（2）与所述进水组件（1）相连通，所述除臭箱（4）与所述雾化管（2）相连通，所述除臭箱（4）上具有贯穿槽（41）和安装腔（42），所述放置板（5）设置于所述贯穿槽（41）内，所述栅格框（6）与所述放置板（5）固定连接，并位于所述除臭箱（4）内，所述同步杆（7）与所述除臭箱（4）滑动连接，并位于所述安装腔（42）内，所述按动组件（8）与所述同步杆（7）固定连接，并贯穿所述除臭箱（4），所述复位弹簧（101）的一端与所述除臭箱（4）固定连接，所述复位弹簧（101）的另一端与所述按动组件（8）固定连接，所述连接杆（102）的数量为多根，每根所述连接杆（102）的一端与所述除臭箱（4）固定连接，每根所述连接杆（102）的另一端上设置有所述挡块（103），所述挤压杆（9）的数量为多根，每根所述挤压杆（9）与所述同步杆（7）固定连接，且每根所述挤压杆（9）分别与对应的所述挡块（103）相贴合。
2.如权利要求1所述的污水厂生物滤池排臭装置（100），其特征在于，
所述按动组件（8）包括按动杆（81）和按钮（82），所述按动杆（81）的一端与所述同步杆（7）固定连接，所述按钮（82）与所述按动杆（81）的另一端固定连接，所述复位弹簧（101）的一端与所述按动杆（81）固定连接，并位于所述按动杆（81）靠近所述同步杆（7）的一端，所述复位弹簧（101）的另一端与所述除臭箱（4）固定连接。
3.如权利要求2所述的污水厂生物滤池排臭装置（100），其特征在于，

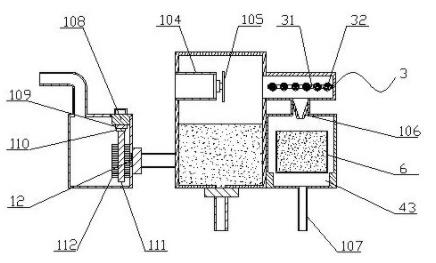

所述进水组件（1）包括污水箱（11）、过滤网（12）、抽取泵（13）、抽取管（14）和处理池（15），所述抽取泵（13）的输入端与所述污水箱（11）相连通，所述抽取管（14）的一端与所述抽取泵（13）的输出端相连通，所述抽取管（14）的另一端与所述处理池（15）相连通，所述处理池（15）与所述雾化管（2）相连通，所述过滤网（12）与所述污水箱（11）固定连接，并位于所述污水箱（11）与所述抽取泵（13）的连通处。
4.如权利要求3所述的污水厂生物滤池排臭装置（100），其特征在于，
所述污水厂生物滤池排臭装置（100）还包括通风管（104）和吹风机（105），所述通风管（104）与所述处理池（15）相连通，所述吹风机（105）与所述通风管（104）固定连接，并位于所述处理池（15）的内部。
5.如权利要求4所述的污水厂生物滤池排臭装置（100），其特征在于，
所述污水厂生物滤池排臭装置（100）还包括引流环（106），所述引流环（106）与所述雾化管（2）固定连接，并位于所述栅格框（6）的上方。
6.如权利要求5所述的污水厂生物滤池排臭装置（100），其特征在于，
所述喷雾组件（3）包括进水管（31）和多个雾化喷头（32），所述进水管（31）与所述雾化管（2）固定连接，并位于所述雾化管（2）的内侧壁，每个所述雾化喷头（32）分别与所述进水管（31）相连通。
7.如权利要求6所述的污水厂生物滤池排臭装置（100），其特征在于，
所述污水厂生物滤池排臭装置（100）还包括滴管（107），所述除臭箱（4）上具有储水腔（43），所述滴管（107）的一端与所述储水腔（43）相连通。
说明书
一种污水厂生物滤池排臭装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种污水厂生物滤池排臭装置。
背景技术
生物滤池，由碎石或塑料制品填料构成的生物处理构筑物，污水与填料表面上生长的微生物膜间隙接触，使污水得到净化。
目前在进行污水处理的过程中，使用活性炭对含有臭味的气体进行除臭，从而实现除臭效果，但在使用此类生物滤池进行污水处理时，除臭效果不佳。
发明内容
本发明的目的在于提供一种污水厂生物滤池排臭装置，旨在解决现有技术中的在进行污水处理时，除臭效果不佳的技术问题。
为实现上述目的，本发明采用的一种污水厂生物滤池排臭装置，所述污水厂生物滤池排臭装置包括进水组件、雾化管、喷雾组件、除臭箱、放置板、栅格框、同步杆、按动组件、挤压杆、复位弹簧、连接杆和挡块，所述雾化管与所述进水组件相连通，所述除臭箱与所述雾化管相连通，所述除臭箱上具有贯穿槽和安装腔，所述放置板设置于所述贯穿槽内，所述栅格框与所述放置板固定连接，并位于所述除臭箱内，所述同步杆与所述除臭箱滑动连接，并位于所述安装腔内，所述按动组件与所述同步杆固定连接，并贯穿所述除臭箱，所述复位弹簧的一端与所述除臭箱固定连接，所述复位弹簧的另一端与所述按动组件固定连接，所述连接杆的数量为多根，每根所述连接杆的一端与所述除臭箱固定连接，每根所述连接杆的另一端上设置有所述挡块，所述挤压杆的数量为多根，每根所述挤压杆与所述同步杆固定连接，且每根所述挤压杆分别与对应的所述挡块相贴合。
按压所述按动组件，带动所述挤压杆对所述挡块进行挤压，所述连接杆发生形变，直至所述挡块离开所述安装腔，即可取出所述放置板，对所述栅格框内的活性炭进行更换，实现提高在进行污水处理时的除臭效果。
其中，所述按动组件包括按动杆和按钮，所述按动杆的一端与所述同步杆固定连接，所述按钮与所述按动杆的另一端固定连接，所述复位弹簧的一端与所述按动杆固定连接，并位于所述按动杆靠近所述同步杆的一端，所述复位弹簧的另一端与所述除臭箱固定连接。
工作人员按动所述按钮，所述按钮带动所述按动杆移动，从而使得所述同步杆在所述安装腔内移动，所述挤压杆随所述同步杆移动而挤压所述挡块，从而使得所述连接杆发生形变而弯曲。
其中，所述进水组件包括污水箱、过滤网、抽取泵、抽取管和处理池，所述抽取泵的输入端与所述污水箱相连通，所述抽取管的一端与所述抽取泵的输出端相连通，所述抽取管的另一端与所述处理池相连通，所述处理池与所述雾化管相连通，所述过滤网与所述污水箱固定连接，并位于所述污水箱与所述抽取泵的连通处。
当进行污水处理时，所述抽取泵运作，污水经过所述过滤网的过滤后，从所述抽取管流通至所述处理池内，所述处理池内填充有碎石，对污水进行进一步处理。
其中，所述污水厂生物滤池排臭装置还包括通风管和吹风机，所述通风管与所述处理池相连通，所述吹风机与所述通风管固定连接，并位于所述处理池的内部。
所述吹风机运作，通过所述通风管往所述处理池内通入空气，并在所述吹风机的作用下，将臭气吹向所述雾化管内。
其中，所述污水厂生物滤池排臭装置还包括引流环，所述引流环与所述雾化管固定连接，并位于所述栅格框的上方。
所述引流环位于所述栅格框的上方，可将所述雾化管内的水滴引导至所述除臭箱内。
其中，所述喷雾组件包括进水管和多个雾化喷头，所述进水管与所述雾化管固定连接，并位于所述雾化管的内侧壁，每个所述雾化喷头分别与所述进水管相连通。
所述进水管与水源接通，多个所述雾化喷头将水形成水雾，水雾与臭气结合，形成水滴，并通过所述引流环，滴落至所述栅格框内。
其中，所述污水厂生物滤池排臭装置还包括滴管，所述除臭箱上具有储水腔，所述滴管的一端与所述储水腔相连通。
经过活性炭除臭后，水滴滴落至所述储水腔内，并从所述滴管流出所述除臭箱。
本发明的一种污水厂生物滤池排臭装置，通过所述栅格框内放置有活性炭，当工作人员需要对活性炭进行更换时，按动所述按动组件，此时所述复位弹簧压缩，并具有回弹力，带动所述同步杆在所述安装腔内移动，所述挤压杆随所述同步杆移动而挤压所述挡块，从而使得所述连接杆发生形变而弯曲，此时工作人员可手持所述放置板上的把手，将所述放置板从所述贯穿槽抽出，当按动所述按动组件的力消失后，在所述复位弹簧的回弹力下，所述按动组件重新回到原位，工作人员可更换所述栅格框内的活性炭，对使用后的活性炭进行脱附处理，从而对活性炭重复利用，节约资源；当工作人员将所述放置板安装至所述贯穿槽内时，工作人员将所述放置板对准所述贯穿槽，并施加推力，所述除臭箱挤压所述挡块，使得所述连接杆发生形变而弯曲，直至所述挡块位于所述安装腔内，所述连接杆恢复原状，从而让所述挡块卡于所述安装腔内，使得所述放置板与所述除臭箱相对固定，便于工作人员从所述除臭箱内取出所述栅格框，并对所述栅格框内的活性炭进行更换，避免活性炭使用过久后，除臭效果不佳，实现了提高在进行污水处理时的除臭效果。
（发明人：孙学乾）
