申请日2021.11.15
公开日期2021.12.10
IPC分类C02F3/12;C02F3/20;C02F7/00
摘要
本发明属于污水处理技术领域，尤其为一种环保用污水处理曝气装置，包括曝气池与沉淀池，所述曝气池与沉淀池通过第一连接管进行连接，所述第一连接管上安装有第一吸污泵，所述曝气池的内部设置有曝气机构；本装置通过曝气机构与混匀组件的配合，能够将曝气池底部与上部的污水进行搅拌混合，避免污水中的絮凝剂等物质沉淀以及使上下层污水都能够充分与空气接触，输气泵通过输气管对气管喷头进行供气，气管喷头的喷嘴位于曝气池的内侧底部，可以使底层的污水能够与空气充分接触，溶解更多的氧气，通过设置有螺旋支管，螺旋支管的侧表面设置有若干个喷气孔，能够最大限度的将喷气孔中的空气均匀散布到曝气池中。
权利要求

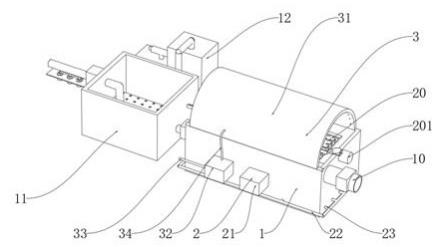

1.一种环保用污水处理曝气装置，包括曝气池（1）与沉淀池（11），其特征在于：所述曝气池（1）与沉淀池（11）通过第一连接管（13）进行连接，所述第一连接管（13）上安装有第一吸污泵（14），所述曝气池（1）的内部设置有曝气机构（2）；
所述曝气机构（2）包括输气泵（21）和输气管（22），所述输气泵（21）固定安装在曝气池（1）的一侧，所述输气管（22）与输气泵（21）的出气口进行连接，所述输气管（22）的侧表面设置有若干个气管喷头（23），所述气管喷头（23）的喷嘴位于曝气池（1）的内侧底部，所述输气管（22）的侧表面还设置有若干个分流管（24），所述分流管（24）的侧表面设置有若干个螺旋支管（25），所述螺旋支管（25）位于曝气池（1）的内部，所述螺旋支管（25）的侧表面设置有若干个喷气孔（26）。
2.根据权利要求1所述的环保用污水处理曝气装置，其特征在于：所述曝气池（1）的顶部设置有混匀组件（20），所述混匀组件（20）包括驱动电机（201）、主轴（202）、转轴（204）、转动板（205）和固定板（206），所述驱动电机（201）固定安装在曝气池（1）的一侧，所述主轴（202）与驱动电机（201）的输出端固定连接，所述主轴（202）的侧表面均匀安装有若干个混匀板（203），所述转轴（204）的一端与混匀板（203）固定连接，另一端与转动板（205）转动连接，所述固定板（206）固定安装在混匀板（203）的一侧，所述螺旋支管（25）位于两个混匀板（203）之间。
3.根据权利要求1所述的环保用污水处理曝气装置，其特征在于：所述曝气池（1）的顶部设置有清洁机构（3），所述清洁机构（3）包括转动盖（31）、供水泵（32）和水源管（33），所述转动盖（31）与曝气池（1）的顶部转动连接，所述供水泵（32）固定安装在曝气池（1）的一侧，所述水源管（33）与供水泵（32）的进水口固定连接，所述转动盖（31）的底部设置有若干个高压喷头（35），所述高压喷头（35）通过软管（34）与供水泵（32）的出水口连接，所述高压喷头（35）位于混匀板（203）的上方。
4.根据权利要求3所述的环保用污水处理曝气装置，其特征在于：所述清洁机构（3）还包括底座（36）、电动缸（37）和调节块（38），所述两个所述底座（36）对称安装在曝气池（1）的顶部，两个所述调节块（38）对称安装在转动盖（31）的两侧，所述电动缸（37）的一端与调节块（38）转动连接，另一端与底座（36）转动连接。
5.根据权利要求1所述的环保用污水处理曝气装置，其特征在于：所述沉淀池（11）的内部设置有沉淀机构（4），所述沉淀机构（4）包括挡板（41）、折弯板（43）和抽水管（45），所述挡板（41）固定安装在沉淀池（11）的内部，所述挡板（41）的内部均匀设置有若干个第一通孔（42），若干个所述折弯板（43）均匀安装在挡板（41）的底部，所述折弯板（43）的内部均匀设置有若干个第二通孔（44），所述抽水管（45）与沉淀池（11）固定连接，所述抽水管（45）上安装有抽水泵（46），所述抽水管（45）的一端位于沉淀池（11）的内部。
6.根据权利要求5所述的环保用污水处理曝气装置，其特征在于：所述抽水管（45）的侧表面设置有抽检机构（5），所述抽检机构（5）包括安装板（51）、抽检管（52）和量杯（57），所述安装板（51）固定安装在沉淀池（11）的一侧，所述抽检管（52）的一端与抽水管（45）连接，所述抽检管（52）的侧表面安装有第一阀门（53），所述抽检管（52）的侧表面设置有若干个连通管（54），每个所述连通管（54）的侧表面均安装有第二阀门（55），所述安装板（51）的内部固定安装有若干个盖板（56），所述量杯（57）与盖板（56）的底部螺纹连接，所述盖板（56）与连通管（54）的位置相对应，且与连通管（54）的一端固定连接。
7.根据权利要求1所述的环保用污水处理曝气装置，其特征在于：所述沉淀池（11）的一侧设置有污泥处理箱（12），所述沉淀池（11）通过第二连接管（15）与污泥处理箱（12）的顶部进行连接，所述第二连接管（15）上安装有第二吸污泵（16）。
8.根据权利要求7所述的环保用污水处理曝气装置，其特征在于：所述污泥处理箱（12）的内部设置有污泥处理机构（6），所述污泥处理机构（6）包括隔板（61）、回流泵（65）和回流管（66），所述隔板（61）固定安装在污泥处理箱（12）的内部，隔板（61）的中部设置有下料孔（64），所述污泥处理箱（12）的内部通过隔板（61）分为储存腔（62）与清理腔（63），所述回流泵（65）固定安装在污泥处理箱（12）的一侧，所述回流管（66）的一端与回流泵（65）的输出端固定连接，另一端与曝气池（1）连接，所述回流泵（65）的输入端与储存腔（62）连通。
9.根据权利要求8所述的环保用污水处理曝气装置，其特征在于：所述污泥处理机构（6）还包括排污管（67）、排污电机（68）、螺旋杆（69）、排料管（610）和污泥收集箱（611）所述排污管（67）固定安装在污泥处理箱（12）的一侧，所述排污电机（68）固定安装在排污管（67）的一端，所述排污管（67）的另一端与清理腔（63）连通，所述螺旋杆（69）位于排污管（67）的内部，且与排污电机（68）的输出端固定连接，所述排料管（610）的一端与排污管（67）的侧表面固定连接，所述污泥收集箱（611）固定安装在污泥处理箱（12）的一侧，所述排料管（610）的另一端与污泥收集箱（611）连接。
10.根据权利要求1所述的环保用污水处理曝气装置，其特征在于：所述曝气池（1）的一侧设置有进污管（10），所述进污管（10）与曝气池（1）的内部连通，所述进污管（10）的侧表面安装有控制阀门。
说明书
一种环保用污水处理曝气装置
技术领域
本发明属于污水处理技术领域，具体涉及一种环保用污水处理曝气装置。
背景技术
港口是具有水陆联运设备和条件，供船舶安全进出和停泊的运输枢纽。是水陆交通的集结点和枢纽，工农业产品和外贸进出口物资的集散地，船舶停泊、装卸货物、上下旅客、补充给养的场所，由于港口是联系内陆腹地和海洋运输（国际航空运输）的一个天然界面，因此，人们也把港口作为国际物流的一个特殊结点，港口人员所产生的生活污水，如不加以处理，将会对海水造成严重污染，污水长期排放，将会使微生物大量滋生，造成环境的严重污染。
活性污泥法是污水生物处理的一种方法，该法是在人工充氧条件下，对污水和各种微生物群体进行连续混合培养，形成活性污泥。利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物，然后使污泥与水分离，大部分污泥再回流到曝气池，多余部分则排出活性污泥系统。
现有的曝气装置中，都是在曝气池的底部加上气孔进行曝气，上层的活性污泥与空气混合不够充分，曝气效率低下，难以满足人们日益增长的污水处理需求，有的曝气装置中会采用搅拌的方式进行曝气，但搅拌轴上容易粘附一层厚厚的杂质，非常影响曝气效果。
为此，设计一种环保用污水处理曝气装置来解决上述问题。
发明内容
为解决上述背景技术中提出的问题。本发明提供了一种环保用污水处理曝气装置，通过曝气机构与混匀组件的配合，能够将曝气池底部与上部的污水进行搅拌混合，避免污水中的絮凝剂等物质沉淀以及使上下层污水都能够充分与空气接触，输气泵通过输气管对气管喷头进行供气，气管喷头的喷嘴位于曝气池的内侧底部，可以使底层的污水能够与空气充分接触，溶解更多的氧气，通过设置有螺旋支管，螺旋支管的侧表面设置有若干个喷气孔，能够最大限度的将喷气孔中的空气均匀散布到曝气池中，使空气能够最大限度的与污水接触，并且更容易溶解于污水，通过设置有混匀组件，可以对曝气池上部进行搅拌，转动板通过转轴与混匀板转动连接，使转动板在进入曝气池内部时，可以对污水进行搅动，进一步增大了空气与污水的接触面积。
为实现上述目的，本发明提供如下技术方案：一种环保用污水处理曝气装置，包括曝气池与沉淀池，所述曝气池与沉淀池通过第一连接管进行连接，所述第一连接管上安装有第一吸污泵，所述曝气池的内部设置有曝气机构；
所述曝气机构包括输气泵和输气管，所述输气泵固定安装在曝气池的一侧，所述输气管与输气泵的出气口进行连接，所述输气管的侧表面设置有若干个气管喷头，所述气管喷头的喷嘴位于曝气池的内侧底部，所述输气管的侧表面还设置有若干个分流管，所述分流管的侧表面设置有若干个螺旋支管，所述螺旋支管位于曝气池的内部，所述螺旋支管的侧表面设置有若干个喷气孔。
作为本发明一种环保用污水处理曝气装置优选的，所述曝气池的顶部设置有混匀组件，所述混匀组件包括驱动电机、主轴、转轴、转动板和固定板，所述驱动电机固定安装在曝气池的一侧，所述主轴与驱动电机的输出端固定连接，所述主轴的侧表面均匀安装有若干个混匀板，所述转轴的一端与混匀板固定连接，另一端与转动板转动连接，所述固定板固定安装在混匀板的一侧，所述螺旋支管位于两个混匀板之间。
作为本发明一种环保用污水处理曝气装置优选的，所述曝气池的顶部设置有清洁机构，所述清洁机构包括转动盖、供水泵和水源管，所述转动盖与曝气池的顶部转动连接，所述供水泵固定安装在曝气池的一侧，所述水源管与供水泵的进水口固定连接，所述转动盖的底部设置有若干个高压喷头，所述高压喷头通过软管与供水泵的出水口连接，所述高压喷头位于混匀板的上方。
作为本发明一种环保用污水处理曝气装置优选的，所述清洁机构还包括底座、电动缸和调节块，所述两个所述底座对称安装在曝气池的顶部，两个所述调节块对称安装在转动盖的两侧，所述电动缸的一端与调节块转动连接，另一端与底座转动连接。
作为本发明一种环保用污水处理曝气装置优选的，所述沉淀池的内部设置有沉淀机构，所述沉淀机构包括挡板、折弯板和抽水管，所述挡板固定安装在沉淀池的内部，所述挡板的内部均匀设置有若干个第一通孔，若干个所述折弯板均匀安装在挡板的底部，所述折弯板的内部均匀设置有若干个第二通孔，所述抽水管与沉淀池固定连接，所述抽水管上安装有抽水泵，所述抽水管的一端位于沉淀池的内部。
作为本发明一种环保用污水处理曝气装置优选的，所述抽水管的侧表面设置有抽检机构，所述抽检机构包括安装板、抽检管和量杯，所述安装板固定安装在沉淀池的一侧，所述抽检管的一端与抽水管连接，所述抽检管的侧表面安装有第一阀门，所述抽检管的侧表面设置有若干个连通管，每个所述连通管的侧表面均安装有第二阀门，所述安装板的内部固定安装有若干个盖板，所述量杯与盖板的底部螺纹连接，所述盖板与连通管的位置相对应，且与连通管的一端固定连接。
作为本发明一种环保用污水处理曝气装置优选的，所述沉淀池的一侧设置有污泥处理箱，所述沉淀池通过第二连接管与污泥处理箱的顶部进行连接，所述第二连接管上安装有第二吸污泵。
作为本发明一种环保用污水处理曝气装置优选的，所述污泥处理箱的内部设置有污泥处理机构，所述污泥处理机构包括隔板、回流泵和回流管，所述隔板固定安装在污泥处理箱的内部，隔板的中部设置有下料孔，所述污泥处理箱的内部通过隔板分为储存腔与清理腔，所述回流泵固定安装在污泥处理箱的一侧，所述回流管的一端与回流泵的输出端固定连接，另一端与曝气池连接，所述回流泵的输入端与储存腔连通。
作为本发明一种环保用污水处理曝气装置优选的，所述污泥处理机构还包括排污管、排污电机、螺旋杆、排料管和污泥收集箱所述排污管固定安装在污泥处理箱的一侧，所述排污电机固定安装在排污管的一端，所述排污管的另一端与清理腔连通，所述螺旋杆位于排污管的内部，且与排污电机的输出端固定连接，所述排料管的一端与排污管的侧表面固定连接，所述污泥收集箱固定安装在污泥处理箱的一侧，所述排料管的另一端与污泥收集箱连接。
作为本发明一种环保用污水处理曝气装置优选的，所述曝气池的一侧设置有进污管，所述进污管与曝气池的内部连通，所述进污管的侧表面安装有控制阀门。
与现有技术相比，本发明的有益效果是：
1、通过曝气机构与混匀组件的配合，能够将曝气池底部与上部的污水进行搅拌混合，避免污水中的絮凝剂等物质沉淀以及使上下层污水都能够充分与空气接触，输气泵通过输气管对气管喷头进行供气，气管喷头的喷嘴位于曝气池的内侧底部，可以使底层的污水能够与空气充分接触，溶解更多的氧气，通过设置有螺旋支管，螺旋支管的侧表面设置有若干个喷气孔，能够最大限度的将喷气孔中的空气均匀散布到曝气池中，使空气能够最大限度的与污水接触，并且更容易溶解于污水，通过设置有混匀组件，可以对曝气池上部进行搅拌，转动板通过转轴与混匀板转动连接，使转动板在进入曝气池内部时，可以对污水进行搅动，进一步增大了空气与污水的接触面积。
2、通过在曝气池的顶部设置有清洁机构，便于对混匀组件进行清洗，防止混匀板上粘附一层厚厚的结痂，影响曝气效果，通过供水泵与软管对高压喷头进行供水，当曝气完毕后通过高压喷头可以对混匀板上粘附的杂物进行清洗，使搅拌效果更好，当曝气机构与混匀组件损坏或需要定期检修时，通过设置有电动缸，可以把调节块顶起，从而使转动盖翻开，使曝气机构与混匀组件的维修更加的方便。
3、通过设置有沉淀机构，可以加快曝气完毕后污水的沉淀速度，提高了工作效率，通过设置有挡板与折弯板，挡板与折弯板上均设置有若干个通孔，可以减缓沉淀池内污水的流动速度，加快了污水中杂质的沉淀速度，大大减少了沉淀所需的时间，清水通过通孔进入挡板的上侧，然后通过抽水管把清水抽走，便于进入下一道工序进行处理。
4、通过在抽水管的侧表面设置有抽检机构，便于对抽水管抽取的水进行留样抽检，便于对经过曝气与沉淀后的污水的水质进行检验，通过设置有抽检管，在抽水管对沉淀池的内部进行抽水时，打开第一阀门，通过抽检管对抽水管内部的水进行抽取留样，通过设置有安装板，安装板的内部安装有若干个盖板，盖板的底部设置有量杯，抽检管的侧表面设置有若干个连通管，每个连通管均与对应的量杯连通，每个所述连通管的侧表面均安装有第二阀门，每次抽取水样时，只打开一个阀门即可，通过量杯对每次抽取的水样进行存放，便于工作人员对水的质量进行检验，保证污水的处理效果，一旦发现不达标，可以及时对装置进行维修检测，盖板的底部与量杯螺纹连接，使量杯的安装与拆卸非常的方便。
5、通过在污泥处理箱的内部设置有污泥处理机构，便于对污泥处理箱内部的污泥进行处理，通过第二连接管与第二吸污泵把沉淀池底部沉淀的污泥抽取到污泥处理箱内部，通过在隔板的内部设置有下料孔，使一部分污泥进入储存腔进行储存，多余的污泥会进入清理腔，通过在污泥处理箱的一侧安装有排污管，可以对清理腔内的污泥进行抽取，排污管抽出的污泥会进入到污泥收集箱进行集中收集，当多余的污泥收集完毕后，储存腔内的污泥会通过回流管重新进入曝气池的内部，完成对污泥合理的利用，最大程度的提高了污泥处理效果。
（发明人：孙知心; 孙锋; 王涛）
