申请日2021.02.07
公开日期2021.12.03
IPC分类C02F3/34;C02F101/16;C02F101/38
摘要
本实用新型属于污水处理领域，尤其是一种去除污水总氮的处理设备，针对现有的废水处理装置除氮效果较差，含氮废水的排放对环境污染较大，不能够满足使用需要的问题，现提出如下方案，其包括箱体，所述箱体的一侧固定连接有驱动电机，驱动电机的输出轴上固定连接有驱动轴，驱动轴的外侧固定连接有多组搅拌叶，箱体的两侧均开设有上轴孔，两个上轴孔内转动安装有同一个上轴，驱动轴的一端固定连接有小齿轮，上轴的一端固定连接有大齿轮，小齿轮与大齿轮相啮合，箱体的顶部开设有管孔，管孔内固定连接有立管，立管的顶端固定连接有漏斗。本实用新型实用性好，能够使得硝化细菌均匀的分布在污水中，有效提高对污水除氮效果。
权利要求

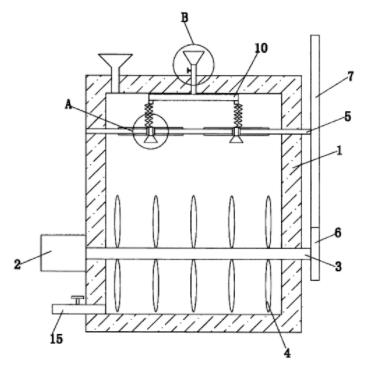

1.一种去除污水总氮的处理设备，包括箱体(1)，其特征在于，所述箱体(1)的一侧固定连接有驱动电机(2)，驱动电机(2)的输出轴上固定连接有驱动轴(3)，驱动轴(3)的外侧固定连接有多组搅拌叶(4)，箱体(1)的两侧均开设有上轴孔，两个上轴孔内转动安装有同一个上轴(5)，驱动轴(3)的一端固定连接有小齿轮(6)，上轴(5)的一端固定连接有大齿轮(7)，小齿轮(6)与大齿轮(7)相啮合，箱体(1)的顶部开设有管孔，管孔内固定连接有立管(8)，立管(8)的顶端固定连接有漏斗(9)，立管(8)的底端固定连接有三通管(10)的主管道，三通管(10)的副管道上固定连接有软管(11)，软管(11)的底端固定连接有分流管(12)，箱体(1)的后侧内壁上开设有两个方块槽，方块槽内水平滑动安装有方块板(13)，方块板(13)的前侧与分流管(12)固定连接，箱体(1)的一侧底部开设有排液孔，排液孔内固定连接有排液管(15)，上轴(5)的外侧开设有两个外螺纹，方块板(13)的一侧开设有螺孔，上轴(5)上的外螺纹与螺孔螺纹连接。
2.根据权利要求1所述的一种去除污水总氮的处理设备，其特征在于，所述立管(8)上设置有第一阀门(14)。
3.根据权利要求1所述的一种去除污水总氮的处理设备，其特征在于，所述排液管(15)上设置有第二阀门。
4.根据权利要求1所述的一种去除污水总氮的处理设备，其特征在于，所述箱体(1)的两侧均开设有驱动孔，驱动轴(3)转动安装于两个驱动孔内。
5.根据权利要求1所述的一种去除污水总氮的处理设备，其特征在于，所述上轴(5)上的两个外螺纹旋向相反，两个螺孔内的螺纹旋向相反。
6.根据权利要求1所述的一种去除污水总氮的处理设备，其特征在于，所述箱体(1)的顶部开设有加水孔，加水孔内固定连接有加水斗。
说明书
一种去除污水总氮的处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种去除污水总氮的处理设备。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
废水处理装置除氮效果较差，含氮废水的排放对环境污染较大，不能够满足使用需要。
实用新型内容
本实用新型的目的是为了解决现有技术中存在废水处理装置除氮效果较差，含氮废水的排放对环境污染较大，不能够满足使用需要的缺点，而提出的一种去除污水总氮的处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种去除污水总氮的处理设备，包括箱体，所述箱体的一侧固定连接有驱动电机，驱动电机的输出轴上固定连接有驱动轴，驱动轴的外侧固定连接有多组搅拌叶，箱体的两侧均开设有上轴孔，两个上轴孔内转动安装有同一个上轴，驱动轴的一端固定连接有小齿轮，上轴的一端固定连接有大齿轮，小齿轮与大齿轮相啮合，箱体的顶部开设有管孔，管孔内固定连接有立管，立管的顶端固定连接有漏斗，立管的底端固定连接有三通管的主管道，三通管的副管道上固定连接有软管，软管的底端固定连接有分流管，箱体的后侧内壁上开设有两个方块槽，方块槽内水平滑动安装有方块板，方块板的前侧与分流管固定连接，箱体的一侧底部开设有排液孔，排液孔内固定连接有排液管，上轴的外侧开设有两个外螺纹，方块板的一侧开设有螺孔，上轴上的外螺纹与螺孔螺纹连接。
优选的，所述立管上设置有第一阀门，调节硝化细菌从分流管流下的速度。
优选的，所述排液管上设置有第二阀门。
优选的，所述箱体的两侧均开设有驱动孔，驱动轴转动安装于两个驱动孔内，便于驱动轴的转动。
优选的，所述上轴上的两个外螺纹旋向相反，两个螺孔内的螺纹旋向相反。
优选的，所述箱体的顶部开设有加水孔，加水孔内固定连接有加水斗，便于往箱体内添加污水。
本实用新型中，所述一种去除污水总氮的处理设备，通过加水斗往箱体内添加污水，然后将硝化细菌加入到漏斗内，转动第一阀门，调节硝化细菌从分流管流下的速度，然后启动驱动电机，驱动轴带动搅拌叶进行转动，驱动轴带动小齿轮进行转动，小齿轮带动大齿轮进行转动，小齿轮以较快速度转动时此时大齿轮能够以较慢速度转动，大齿轮带动上轴进行转动，上轴上的外螺纹与螺孔螺纹连接，带动方块板进行移动，方块板带动分流管进行移动，然后使得驱动电机输出轴反转，使得分流管在横向往复移动，使得硝化细菌均匀的落入到污水中，配合着搅拌叶的搅拌，使得硝化细菌均匀的分布在污水中，有效提高对污水除氮效果。
本实用新型实用性好，能够使得硝化细菌均匀的分布在污水中，有效提高对污水除氮效果。
（发明人：王啸）
