申请日2021.02.05
公开日期2021.12.03
IPC分类C02F103/28;C02F101/10;C02F103/02;C02F103/36;C02F103/34;C02F103/10;C02F103/32;C02F1/48;C02F101/30
摘要
本实用新型属于污水处理应用技术领域，具体公开了一种污水处理的超磁分离水净化系统，包括混凝反应器、进水管、进水管阀门、混凝剂导管、助凝剂导管、混凝剂泵、助凝剂泵、带搅拌机混凝剂箱、带搅拌机助凝剂箱、超磁分离器、出水口、第一混合导管、第一抽液泵、带搅拌机磁种回收器、回流管、回流管阀门、第二抽液泵、第二混合导管和第二混合导管阀门等。本实用新型的有益效果在于：解决现有超磁分离水净化处理结构所存在的问题，实现污水快速、稳定和高质的磁絮凝净化处理，同时其设计合理，出水稳定可靠，能高效的去除污水中悬浮物、磷、藻类等污染物，且便于检修维护操作，使用寿命长，节约了污水处理成本，实用性强。
权利要求

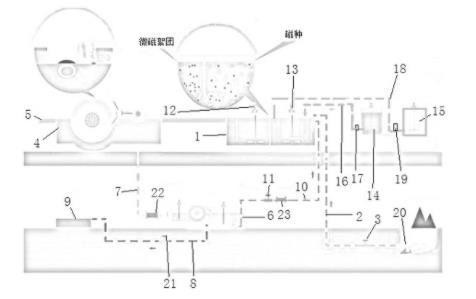

1.一种污水处理的超磁分离水净化系统，其特征在于：包括混凝反应器(1)，及与混凝反应器(1)连接的进水管(2)，及设置在进水管(2)上的进水管阀门(3)，及分别与混凝反应器(1)连接的混凝剂导管(16)、助凝剂导管(18)，及分别设置在混凝剂导管(16)、助凝剂导管(18)上的混凝剂泵(17)、助凝剂泵(19)，及分别与混凝剂导管(16)、助凝剂导管(18)一端连接的带搅拌机混凝剂箱(14)、带搅拌机助凝剂箱(15)，及与混凝反应器(1)连接的超磁分离器(4)，及设置在超磁分离器(4)上的出水口(5)，及与超磁分离器(4)连接的第一混合导管(7)，及设置在第一混合导管(7)上的第一抽液泵(22)，及与第一混合导管(7)连接的带搅拌机磁种回收器(6)，及两端分别与混凝反应器(1)、带搅拌机磁种回收器(6)连接的回流管(10)，及设置在回流管(10)上的回流管阀门(11)、第二抽液泵(23)，及两端分别与带搅拌机磁种回收器(6)、污泥压缩机(9)连接的第二混合导管(8)，及设置在第二混合导管(8)上的第二混合导管阀门(21)。
2.根据权利要求1所述的一种污水处理的超磁分离水净化系统，其特征在于：所述污水处理的超磁分离水净化系统，还包括设置在进水管(2)一端的进水滤头(20)。
3.根据权利要求1所述的一种污水处理的超磁分离水净化系统，其特征在于：所述污水处理的超磁分离水净化系统，还包括设置在混凝反应器(1)上的第一搅拌机(12)、第二搅拌机(13)，其中，第一搅拌机(12)、第二搅拌机(13)分别设置在混凝反应器(1)内的混凝槽、助凝槽。
说明书
一种污水处理的超磁分离水净化系统
技术领域
本实用新型属于污水处理应用技术领域，具体涉及一种污水处理的超磁分离水净化系统。
背景技术
为改善生活污水的出水水质，通常采用磁絮凝技术对污水进行处理，采集磁絮凝技术处理生活污水，其磁絮凝体沉降速度快，且在磁吸引力和表面电荷的共同作用下污水处理效果好、效率高等。
现有的超磁分离水净化处理结构，其出水不稳定、处理效率低、耗时长，同时排泥浓度低，运行费用高等。
因此，基于上述问题，本实用新型提供一种污水处理的超磁分离水净化系统。
实用新型内容
实用新型目的：本实用新型的目的是提供一种污水处理的超磁分离水净化系统，解决现有超磁分离水净化处理结构所存在的问题，实现污水快速、稳定和高质的磁絮凝净化处理，同时其设计合理，出水稳定可靠，能高效的去除污水中悬浮物、磷、藻类等污染物，且便于检修维护操作，使用寿命长，节约了污水处理成本，实用性强。
技术方案：本实用新型提供的一种污水处理的超磁分离水净化系统，包括混凝反应器，及与混凝反应器连接的进水管，及设置在进水管上的进水管阀门，及分别与混凝反应器连接的混凝剂导管、助凝剂导管，及分别设置在混凝剂导管、助凝剂导管上的混凝剂泵、助凝剂泵，及分别与混凝剂导管、助凝剂导管一端连接的带搅拌机混凝剂箱、带搅拌机助凝剂箱，及与混凝反应器连接的超磁分离器，及设置在超磁分离器上的出水口，及与超磁分离器连接的第一混合导管，及设置在第一混合导管上的第一抽液泵，及与第一混合导管连接的带搅拌机磁种回收器，及两端分别与混凝反应器、带搅拌机磁种回收器连接的回流管，及设置在回流管上的回流管阀门、第二抽液泵，及两端分别与带搅拌机磁种回收器、污泥压缩机连接的第二混合导管，及设置在第二混合导管上的第二混合导管阀门。
本技术方案的，所述污水处理的超磁分离水净化系统，还包括设置在进水管一端的进水滤头。
本技术方案的，所述污水处理的超磁分离水净化系统，还包括设置在混凝反应器上的第一搅拌机、第二搅拌机，其中，第一搅拌机、第二搅拌机分别设置在混凝反应器内的混凝槽、助凝槽。
与现有技术相比，本实用新型的一种污水处理的超磁分离水净化系统的有益效果在于：解决现有超磁分离水净化处理结构所存在的问题，实现污水快速、稳定和高质的磁絮凝净化处理，同时其设计合理，出水稳定可靠，能高效的去除污水中悬浮物、磷、藻类等污染物，且便于检修维护操作，使用寿命长，节约了污水处理成本，实用性强。
（发明人：庄叶君; 庄苏敏; 李万强; 肖达; 王成; 贺晨峻）
