申请日2021.05.17
公开日期2021.12.07
IPC分类B01D36/00;B01D33/41;C02F9/02;B01D33/46
摘要
本实用新型涉及污水处理设备技术领域，且公开了一种分散式污水处理设备，解决了污水处理设备的集中处理方式不能全面有效的对污水进行过滤处理，并且在污水过滤过程中容易造成堵塞，以及在堵塞后不便于人们进行清理和检修的问题，其包括第一处理箱、第二处理箱和第三处理箱，所述第一处理箱与第二处理箱之间连接有第一连接管，第二处理箱与第三处理箱之间连接有第二连接管，第一处理箱的顶部安装有污水进管，第二处理箱一侧的底部安装有排污管；本分散式污水处理设备能够分步对污水进行过滤处理，从而提高了污水处理的效率和质量，并且在污水过滤的过程中不会造成堵塞的问题，以及能够有效的对过滤的杂质和垃圾进行集中收集和处理。
权利要求

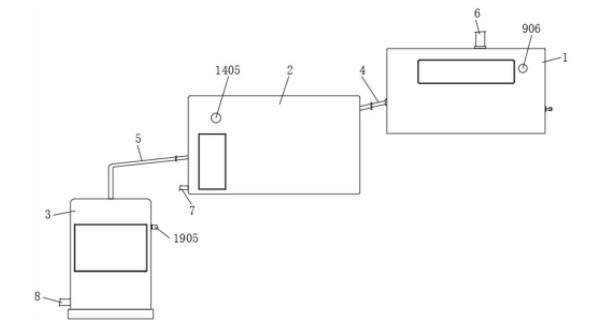

1.一种分散式污水处理设备，包括第一处理箱(1)、第二处理箱(2)和第三处理箱(3)，其特征在于：所述第一处理箱(1)与第二处理箱(2)之间连接有第一连接管(4)，第二处理箱(2)与第三处理箱(3)之间连接有第二连接管(5)，第一处理箱(1)的顶部安装有污水进管(6)，第二处理箱(2)一侧的底部安装有排污管(7)，第三处理箱(3)一侧的底部安装有排出管(8)，第一处理箱(1)内腔的上部安装有分离机构(9)，第一处理箱(1)内腔下部的一侧设有收集槽(11)，第一处理箱(1)内腔下部的另一侧安装有导水斜板(12)，收集槽(11)和导水斜板(12)位于分离机构(9)下方的两侧，第二处理箱(2)内腔的底部安装有收集箱(21)，收集箱(21)的顶部安装有过滤机构(13)，第二处理箱(2)内腔的上部且位于过滤机构(13)的上方安装有清理机构(14)，第二处理箱(2)内腔的一端且位于清理机构(14)的下方安装有收集斗(15)，第三处理箱(3)内腔的上部设有矩形框(16)，矩形框(16)一侧的中部转动安装有连接销(17)，连接销(17)的一端与第三处理箱(3)的内壁固定相连接，矩形框(16)的底部安装有过滤纱网(18)，矩形框(16)底部的一侧与第三处理箱(3)的内壁之间安装有晃动机构(19)；
分离机构(9)包括两个第一转动杆(901)，两个第一转动杆(901)转动安装在第一处理箱(1)的上部，且两个第一转动杆(901)的表面均安装有转筒(902)，两个转筒(902)的表面之间安装有橡胶传输带(903)，橡胶传输带(903)的表面等距离安装有第一档杆组(904)，橡胶传输带(903)的两端均安装有防护圈(905)，第一处理箱(1)的表面安装有第一电机(906)，第一电机(906)的输出端与其中一个第一转动杆(901)的一端相连接。
2.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述第一处理箱(1)一端的底部开设有放置口(10)，收集槽(11)通过放置口(10)安装罩盖第一处理箱(1)的内部，收集槽(11)的顶部安装有第二档杆组(1101)。
3.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述导水斜板(12)的一端为锥形结构，且导水斜板(12)的一端与第一连接管(4)的一端相连接。
4.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述过滤机构(13)包括第二电机(1301)，第二电机(1301)的输出端安装有圆盘(1302)，圆盘(1302)的圆周面等距离安装有连杆(1303)，连杆(1303)的一端之间固定安装有圆柱围挡(1304)，圆柱围挡(1304)表面的下部安装有拦截网(1305)，拦截网(1305)的圆周面安装有固定圈(1306)，第一连接管(4)的另一端延伸至第二处理箱(2)的内部且位于拦截网(1305)的上方。
5.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述清理机构(14)包括两个第二转动杆(1401)，两个第二转动杆(1401)转动安装在第二处理箱(2)内腔的上部，两个第二转动杆(1401)的两端均安装有第一齿轮(1402)，两个第二转动杆(1401)同一端的两个第一齿轮(1402)之间安装有第一链条(1403)，两个第一链条(1403)的表面之间等距离安装有清理钢丝刷(1404)，清理钢丝刷(1404)与拦截网(1305)的表面滑动相接触，第二处理箱(2)的一侧安装有第三电机(1405)，第三电机(1405)的输出端与其中一个第二转动杆(1401)的一端相连接。
6.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述收集斗(15)顶部的侧壁安装有水管(1501)，水管(1501)的底部等距离安装有出水孔，收集斗(15)的底部安装有收集盒(1502)，排污管(7)的一端与收集盒(1502)相连通。
7.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述收集箱(21)的顶部开设有圈形凹槽(2101)，第二连接管(5)的一端延伸至第二处理箱(2)的内部并与圈形凹槽(2101)相连接，第二连接管(5)的另一端延伸至第三处理箱(3)的内部并位于矩形框(16)的中部。
8.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述晃动机构(19)包括两个空心盒(1901)，两个空心盒(1901)固定安装在矩形框(16)底部一侧的两端，第三处理箱(3)内壁一侧的上部转动安装有两个转动轴(1902)，两个转动轴(1902)的中部和一端均分别安装有第二齿轮(1903)和圆块(1904)，两个圆块(1904)的分别转动卡接在两个空心盒(1901)的底部，第三处理箱(3)内壁一侧的上部且位于两个转动轴(1902)之间转动安装有第三齿轮(1906)，第三齿轮(1906)与两个第二齿轮(1903)之间安装有第二链条(1907)，第三处理箱(3)的表面安装有第四电机(1905)，第四电机(1905)的输出端与第三齿轮(1906)的轴心处固定相连接。
9.根据权利要求1所述的一种分散式污水处理设备，其特征在于：所述矩形框(16)的四角处均安装有连接螺栓(1601)，四个连接螺栓(1601)的下部分别与过滤纱网(18)的四角处活动相连接，第三处理箱(3)内腔的底部安装有集水斗(20)，集水斗(20)的底部与排出管(8)的一端相连接。
说明书
一种分散式污水处理设备
技术领域
本实用新型属于污水处理设备技术领域，具体为一种分散式污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程；污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活；污水处理设备主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
现有污水处理设备大多都是集中式的处理方式，这种集中处理方式不能全面有效的对污水进行过滤处理，并且在污水过滤过程中容易造成堵塞，以及在堵塞后不便于人们进行清理和检修，从而不能满足人们使用需求；因此，针对目前的状况，现需对其进行改进。
实用新型内容
针对上述情况，为克服现有技术的缺陷，本实用新型提供一种分散式污水处理设备，有效的解决了上述背景技术中污水处理设备的集中处理方式不能全面有效的对污水进行过滤处理，并且在污水过滤过程中容易造成堵塞，以及在堵塞后不便于人们进行清理和检修的问题。
为实现上述目的，本实用新型提供如下技术方案：一种分散式污水处理设备，包括第一处理箱、第二处理箱和第三处理箱，所述第一处理箱与第二处理箱之间连接有第一连接管，第二处理箱与第三处理箱之间连接有第二连接管，第一处理箱的顶部安装有污水进管，第二处理箱一侧的底部安装有排污管，第三处理箱一侧的底部安装有排出管，第一处理箱内腔的上部安装有分离机构，第一处理箱内腔下部的一侧设有收集槽，第一处理箱内腔下部的另一侧安装有导水斜板，收集槽和导水斜板位于分离机构下方的两侧，第二处理箱内腔的底部安装有收集箱，收集箱的顶部安装有过滤机构，第二处理箱内腔的上部且位于过滤机构的上方安装有清理机构，第二处理箱内腔的一端且位于清理机构的下方安装有收集斗，第三处理箱内腔的上部设有矩形框，矩形框一侧的中部转动安装有连接销，连接销的一端与第三处理箱的内壁固定相连接，矩形框的底部安装有过滤纱网，矩形框底部的一侧与第三处理箱的内壁之间安装有晃动机构；
分离机构包括两个第一转动杆，两个第一转动杆转动安装在第一处理箱的上部，且两个第一转动杆的表面均安装有转筒，两个转筒的表面之间安装有橡胶传输带，橡胶传输带的表面等距离安装有第一档杆组，橡胶传输带的两端均安装有防护圈，第一处理箱的表面安装有第一电机，第一电机的输出端与其中一个一转动杆的一端相连接。
优选的，所述第一处理箱一端的底部开设有放置口，收集槽通过放置口安装罩盖第一处理箱的内部，收集槽的顶部安装有第二档杆组。
优选的，所述导水斜板的一端为锥形结构，且导水斜板的一端与第一连接管的一端相连接。
优选的，所述过滤机构包括第二电机，第二电机的输出端安装有圆盘，圆盘的圆周面等距离安装有连杆，连杆的一端之间固定安装有圆柱围挡，圆柱围挡表面的下部安装有拦截网，拦截网的圆周面安装有固定圈，第一连接管的另一端延伸至第二处理箱的内部且位于拦截网的上方。
优选的，所述清理机构包括两个第二转动杆，两个第二转动杆转动安装在第二处理箱内腔的上部，两个第二转动杆的两端均安装有第一齿轮，两个第二转动杆同一端的两个第一齿轮之间安装有第一链条，两个第一链条的表面之间等距离安装有清理钢丝刷，清理钢丝刷与拦截网的表面滑动相接触，第二处理箱的一侧安装有第三电机，第三电机的输出端与其中一个第二转动杆的一端相连接。
优选的，所述收集斗顶部的侧壁安装有水管，水管的底部等距离安装有出水孔，收集斗的底部安装有收集盒，排污管的一端与收集盒相连通。
优选的，所述收集箱的顶部开设有圈形凹槽，第二连接管的一端延伸至第二处理箱的内部并与圈形凹槽相连接，第二连接管的另一端延伸至第三处理箱的内部并位于矩形框的中部。
优选的，所述晃动机构包括两个空心盒，两个空心盒固定安装在矩形框底部一侧的两端，第三处理箱内壁一侧的上部转动安装有两个转动轴，两个转动轴的中部和一端均分别安装有第二齿轮和圆块，两个圆块的分别转动卡接在两个空心盒的底部，第三处理箱内壁一侧的上部且位于两个转动轴之间转动安装有第三齿轮，第三齿轮与两个第二齿轮之间安装有第二链条，第三处理箱的表面安装有第四电机，第四电机的输出端与第三齿轮的轴心处固定相连接。
优选的，所述矩形框的四角处均安装有连接螺栓，四个连接螺栓的下部分别与过滤纱网的四角处活动相连接，第三处理箱内腔的底部安装有集水斗，集水斗的底部与排出管的一端相连接。
与现有技术相比，本实用新型的有益效果是：
(1)、在工作中，通过设置有第一处理箱、第二处理箱、第三处理箱、分离机构、收集槽、导水斜板、过滤机构、清理机构、收集斗、矩形框、连接销、过滤纱网和晃动机构，使本分散式污水处理设备能够分步对污水进行过滤处理，从而提高了污水处理的效率和质量，并且在污水过滤的过程中不会造成堵塞的问题，以及能够有效的对过滤的杂质和垃圾进行集中收集和处理，同时本分散式污水处理设备使用稳定可靠，操作便利，能够满足人们对污水处理的使用需求；
(2)、在工作中，通过设置有第一转动杆、转筒、橡胶传输带、第一档杆组、防护圈、第一电机、放置口、收集槽和第二档杆组，从而能够初次对污水中的较大杂质和垃圾进行拦截分离，避免较大杂质和垃圾造成堵塞；污水通过污水进管加入到第一处理箱的内部，同时启动第一电机，使第一转动杆和转筒带动橡胶传输带进行转动，橡胶传输带的转动会带动第一档杆组进行转动，带有较大杂质和垃圾的污水会流入到橡胶传输带的表面，而污水中的较大杂质和垃圾会被第一档杆组进行拦截，之后随着橡胶传输带的转动，拦截的较大杂质和垃圾会掉落到收集槽的内部进行收集，而卡在第一档杆组之间的较大杂质和垃圾能够通过第二档杆组的阻挡而掉落，之后的污水会通过导水斜板流入到第一连接管的内部；
(3)、在工作中，通过设置有第二电机、圆盘、连杆、圆柱围挡、拦截网、固定圈、第二转动杆、第一齿轮、第一链条、清理钢丝刷、第三电机、水管、收集盒、收集箱和圈形凹槽，从而能够污水中的较小杂质和物体进行过滤分离，提高污水过滤效果；通过开启第二电机和第三电机，第二电机的启动会通过圆盘、连杆和圆柱围挡带动拦截网和固定圈进行转动，为污水通过第一连接管会流入到拦截网的表面，污水中的较小杂质和物体会被过滤分离，水会通过圈形凹槽流入到第二连接管的内部，随着拦截网的转动，过滤和分离的较小杂质和物体也会进行转动，而第三电机的开启会通过第二转动杆和第一齿轮打动第一链条和清理钢丝刷进行转动，清理钢丝刷的转动会对拦截网的表面进行清理，使较小杂质和物体被清理到收集斗的内部，最后通过水管的滴水将较小杂质和物体清理到收集盒的内部，最后通过排污管进行排出处理；
(4)、在工作中，通过设置有空心盒、转动轴、第二齿轮、圆块、第四电机、第三齿轮、第二链条和集水斗，从而能够对污水中的微小和细小颗粒进行过滤；通过开启第四电机，使其带动第三齿轮进行转动，第三齿轮的转动会通过第二链条和第二齿轮带动两个转动轴进行转动，两个转动轴的转动会带动两个圆块进行转动，而矩形框通过连接销以及两个圆块对两个空心盒的顶动而进行转动晃动，矩形框的晃动通过连接螺栓带动过滤纱网进行晃动，而第二连接管会将污水导入到滤纱网的内部，通过滤纱网以及滤纱网的晃动会使污水中的微小和细小颗粒被过滤，最后过滤处理的污水通过集水斗和排出管进行排除。
（发明人：程春明; 周穗勇; 杨涛; 马上）
