申请日2021.05.07
公开日期2021.12.10
IPC分类C02F11/121;C02F11/122;C02F11/00
摘要
本实用新型公开了一种水利河道生态治理用的污泥脱水装置，包括底座、工作箱和研磨箱，底座的顶端固定安装有工作箱，工作箱顶端的一侧固定安装有研磨箱，研磨箱的顶端固定连通有进料管，研磨箱的内部固定安装有研磨机构，研磨机构包括研磨辊、第一减速电机、第二减速电机和电机安装座，工作箱内部的底端固定安装有污水槽，污水槽的内壁的一侧固定连通有排污管，污水槽内部的一侧固定安装有压滤机构，压滤机构包括液压泵、传动杆、压滤板、压滤筒、安装架和压滤孔，本实用新型一种水利河道生态治理用的污泥脱水装置，设置研磨箱，可以对颗粒大的污泥进行研磨，设置螺旋压缩轮和滤板，可以初步过滤水分，设置压滤筒，可以快速对污泥进行脱水。
权利要求

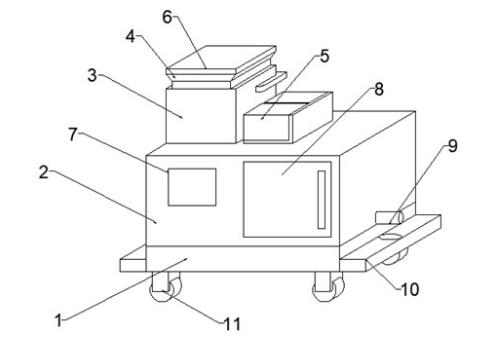

1.一种水利河道生态治理用的污泥脱水装置，包括底座(1)、工作箱(2)、研磨箱(3)和进料管(4)，其特征在于：所述底座(1)的顶端固定安装有工作箱(2)，所述工作箱(2)顶端的一侧固定安装有研磨箱(3)，所述研磨箱(3)的顶端固定连通有进料管(4)，所述研磨箱(3)的内部固定安装有研磨机构(5)，所述研磨机构(5)包括研磨辊(16)、第一减速电机(17)、第二减速电机(18)和电机安装座(19)，所述电机安装座(19)固定安装于工作箱(2)顶端的中部，所述第一减速电机(17)和第二减速电机(18)固定安装于电机安装座(19)的顶端，所述第一减速电机(17)的输出端和第二减速电机(18)的输出端均与研磨箱(3)内部的一侧穿插连接，且输出端均固定安装有研磨辊(16)，两个所述研磨辊(16)的一端均与研磨箱(3)内部的另一侧转动连接，所述研磨箱(3)外壁的中部固定安装有喷洒管(34)，所述研磨箱(3)内部两侧的顶端均卡接有喷头(35)，两个所述喷头(35)均与喷洒管(34)固定连通，所述研磨箱(3)的底端固定连通有进料斗(20)，所述进料斗(20)的底端固定连通有压缩箱，且压缩箱的一侧与工作箱(2)内部一侧的顶端固定连连接，所述工作箱(2)的一侧固定安装有驱动箱(12)，所述驱动箱(12)的内部固定安装有第三减速电机(21)，所述第三减速电机(21)的输出端穿过压缩箱固定安装有压缩轴(22)，所述压缩轴(22)的外壁固定安装有螺旋压缩轮(23)，所述压缩轴(22)的一端与压缩箱内壁的一侧转动连接，所述压缩箱底端的一侧固定连通有连通管(27)，所述压缩箱的底端固定安装有滤板(24)，所述工作箱(2)内部的底端固定安装有污水槽(25)，所述污水槽(25)的内壁的一侧固定连通有排污管(9)，所述排污管(9)的外壁与工作箱(2)外壁另一侧的底端穿插连接，所述污水槽(25)内部的一侧固定安装有压滤机构(26)，所述压滤机构(26)包括液压泵(28)、传动杆(29)、压滤板(30)、压滤筒(31)、安装架(32)和压滤孔(33)，所述安装架(32)固定安装于污水槽(25)的内部，所述压滤筒(31)卡合安装于安装架(32)的顶端，所述液压泵(28)固定安装于工作箱(2)内部顶端的一侧，所述液压泵(28)的输出端固定安装有传动杆(29)，所述传动杆(29)的底端固定安装有压滤板(30)，所述压滤板(30)的两侧与压滤筒(31)的内壁滑动连接，所述压滤筒(31)外壁的底部开设有若干个压滤孔(33)，所述压滤筒(31)一侧的顶部与连通管(27)的一端卡合连接，所述底座(1)内部的底端依次固定安装有水泵(36)和水箱(37)，所述水泵(36)的输入端与水箱(37)固定连通，所述水泵(36)的输出端与喷洒管(34)固定连通，所述工作箱(2)正面的一侧固定安装有控制面板(7)，所述控制面板(7)的正面依次固定安装有研磨开关(13)、压缩开关(14)、压滤开关(15)和水泵开关(38)。
2.根据权利要求1所述的一种水利河道生态治理用的污泥脱水装置，其特征在于：所述第一减速电机(17)和第二减速电机(18)均通过研磨开关(13)与外接电源电性连接，所述第三减速电机(21)通过压缩开关(14)与外接电源电性连接，所述液压泵(28)通过压滤开关(15)与外接电源电性连接，所述水泵(36)通过水泵开关(38)与外接电源电性连接。
3.根据权利要求1所述的一种水利河道生态治理用的污泥脱水装置，其特征在于：所述工作箱(2)正面的另一侧铰接有箱门(8)，所述箱门(8)的一侧固定安装有箱门拉手。
4.根据权利要求1所述的一种水利河道生态治理用的污泥脱水装置，其特征在于：所述进料管(4)的顶端铰接有顶盖(6)。
5.根据权利要求1所述的一种水利河道生态治理用的污泥脱水装置，其特征在于：所述排污管(9)的顶端固定安装有阀门。
6.根据权利要求1所述的一种水利河道生态治理用的污泥脱水装置，其特征在于：所述底座(1)的两侧均固定安装有牵引板(10)，两个所述牵引板(10)的中部均开设有挂孔。
7.根据权利要求1所述的一种水利河道生态治理用的污泥脱水装置，其特征在于：所述底座(1)底端的四个边角均固定安装有车轮(11)，四个所述车轮(11)的一侧均设有轮刹。
说明书
一种水利河道生态治理用的污泥脱水装置
技术领域
本实用新型涉及污泥脱水治理技术领域，具体为一种水利河道生态治理用的污泥脱水装置。
背景技术
水下污泥通常是指粘土、泥沙、有机质及其各种矿物质的混合物，经过长时间的物理、化学及生物等作用沉积水底所形成。水下污泥能够反映水体演化的历史过程，是河流、湖泊和河流入海口滩涂等自然水体生态系统的重要组成部分。水下污泥的污染可以分为有机污染和无机污染，无机污染又分为氮磷等富营养化物质污染和重金属污染，它们具有长期性、积累性、潜伏性和不可逆性等特点，能够通过食物链成千百倍地富集，最终危害人体的健康。
在水利河道生态治理的过程中，需要对污泥进行脱水干燥，通过污泥脱水装置将污泥脱水，可以将污泥变成人们所需的营养肥料，而现有的污泥脱水装置，大多结构复杂，使用不便，脱水效果不佳，对污泥的处理不够充分，也没有脱水后污水的处理结构，同时，现有的污泥脱水装置，无法处理较大的污泥，自身的结构也不便于拆卸清洗。
实用新型内容
本实用新型的目的在于提供一种水利河道生态治理用的污泥脱水装置，以解决上述背景技术中提出的现有的污泥脱水装置，大多结构复杂，使用不便，脱水效果不佳，对污泥的处理不够充分，也没有脱水后污水的处理结构，同时，现有的污泥脱水装置，无法处理较大的污泥，自身的结构也不便于拆卸清洗的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利河道生态治理用的污泥脱水装置，所述底座的顶端固定安装有工作箱，所述工作箱顶端的一侧固定安装有研磨箱，所述研磨箱的顶端固定连通有进料管，所述研磨箱的内部固定安装有研磨机构，所述研磨机构包括研磨辊、第一减速电机、第二减速电机和电机安装座，所述电机安装座固定安装于工作箱顶端的中部，所述第一减速电机和第二减速电机固定安装于电机安装座的顶端，所述第一减速电机的输出端和第二减速电机的输出端均与研磨箱内部的一侧穿插连接，且输出端均固定安装有研磨辊，两个所述研磨辊的一端均与研磨箱内部的另一侧转动连接，所述研磨箱外壁的中部固定安装有喷洒管，所述研磨箱内部两侧的顶端均卡接有喷头，两个所述喷头均与喷洒管固定连通，所述研磨箱的底端固定连通有进料斗，所述进料斗的底端固定连通有压缩箱，且压缩箱的一侧与工作箱内部一侧的顶端固定连连接，所述工作箱的一侧固定安装有驱动箱，所述驱动箱的内部固定安装有第三减速电机，所述第三减速电机的输出端穿过压缩箱固定安装有压缩轴，所述压缩轴的外壁固定安装有螺旋压缩轮，所述压缩轴的一端与压缩箱内壁的一侧转动连接，所述压缩箱底端的一侧固定连通有连通管，所述压缩箱的底端固定安装有滤板，所述工作箱内部的底端固定安装有污水槽，所述污水槽的内壁的一侧固定连通有排污管，所述排污管的外壁与工作箱外壁另一侧的底端穿插连接，所述污水槽内部的一侧固定安装有压滤机构，所述压滤机构包括液压泵、传动杆、压滤板、压滤筒、安装架和压滤孔，所述安装架固定安装于污水槽的内部，所述压滤筒卡合安装于安装架的顶端，所述液压泵固定安装于工作箱内部顶端的一侧，所述液压泵的输出端固定安装有传动杆，所述传动杆的底端固定安装有压滤板，所述压滤板的两侧与压滤筒的内壁滑动连接，所述压滤筒外壁的底部开设有若干个压滤孔，所述压滤筒一侧的顶部与连通管的一端卡合连接，所述底座内部的底端依次固定安装有水泵和水箱，所述水泵的输入端与水箱固定连通，所述水泵的输出端与喷洒管固定连通，所述工作箱正面的一侧固定安装有控制面板，所述控制面板的正面依次固定安装有研磨开关、压缩开关、压滤开关和水泵开关。
作为本实用新型的一种优选技术方案，所述第一减速电机和第二减速电机均通过研磨开关与外接电源电性连接，所述第三减速电机通过压缩开关与外接电源电性连接，所述液压泵通过压滤开关与外接电源电性连接，所述水泵通过水泵开关与外接电源电性连接。
作为本实用新型的一种优选技术方案，所述工作箱正面的另一侧铰接有箱门，所述箱门的一侧固定安装有箱门拉手。
作为本实用新型的一种优选技术方案，所述进料管的顶端铰接有顶盖。
作为本实用新型的一种优选技术方案，所述排污管的顶端固定安装有阀门。
作为本实用新型的一种优选技术方案，所述底座的两侧均固定安装有牵引板，两个所述牵引板的中部均开设有挂孔。
作为本实用新型的一种优选技术方案，所述底座底端的四个边角均固定安装有车轮，四个所述车轮的一侧均设有轮刹。
与现有技术相比，本实用新型的有益效果是：
1、设置研磨机构，通过打开顶盖将需要脱水的污泥从进料管投入研磨箱，通过研磨开关启动第一和第二减速电机，两个减速电机分别带动两个研磨辊反向旋转，可以对颗粒较大的污泥进行研磨，方便将污泥处理至合适的大小，研磨完成通过水泵开关启动水泵，可以将水箱内的水通过喷洒管由喷头洒出，可以对研磨辊进行冲洗，方便污泥的流动，防止堵塞，为污泥脱水带来了极大的便利性，研磨后的污泥通过进料斗进入工作箱。
2、设置螺旋压缩轮，通过压缩开关控制第三减速电机，第三减速电机带动压缩箱内部的螺旋压缩轮转动，粉碎后的污泥进入工作箱内部的压缩箱，通过螺旋压缩轮的快速旋转和压缩箱底部的滤板过滤，可以对污泥进行初步滤水，滤下的水分进入污水槽。
3、设置压滤机构，初步滤水的污泥沿着螺旋压缩轮从连通管进入压滤筒，通过压滤开关启动液压泵，液压泵通过传动杆带动压滤板对压滤筒内部的污泥进行挤压，再通过压滤筒上的压滤孔，排出水分，可以对污泥进行快速高效脱水，脱出的水分进入污水槽中收集，通过箱门拉手打开箱门可以将卡接的压滤筒取出，从而对脱水后的污泥进行处理，污水槽中的污水可由排污管排出后进行处理，大大提高了脱水的工作效率，为工作人员带来了极大的便利性。
（发明人：王建; 汪三林; 刘辉育）
