申请日2021.05.11
公开日期2021.12.10
IPC分类C02F9/08
摘要
本实用新型公开了一种采用紫外线处理医院废水的装置，包括过滤箱和处理箱，所述过滤箱设置于所述处理箱的进水端，所述过滤箱和所述处理箱均开设有进水口和出水口，所述过滤箱包括外壳和过滤筒，所述外壳的内部形成有空腔，所述过滤筒设置于所述空腔的内部；通过对污水进行集中收集，在对污水进行初步的过滤，过滤掉污水中大块的颗粒，避免其堵塞处理箱的出水口，将经过过滤后的污水排放至处理箱，通过处理箱内部设置的紫外线消毒灯对污水进行照射，废水中的病菌、微生物等在紫外线辐射的过程中发生复杂的物理化学反应，使其失去生物活性，达到消毒的目的，当透明挡水板被污渍遮挡时，可通过清理组件对其进行清理。
权利要求

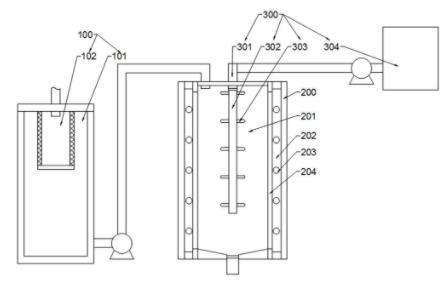

1.一种采用紫外线处理医院废水的装置，其特征在于，包括过滤箱(100)和处理箱(200)，所述过滤箱(100)设置于所述处理箱(200)的进水端；
所述过滤箱(100)和所述处理箱(200)均开设有进水口和出水口，所述过滤箱(100)包括外壳(101)和过滤筒(102)，所述外壳(101)的内部形成有空腔(103)，所述过滤筒(102)设置于所述空腔(103)的内部，所述过滤箱(100)的进水口延伸至所述过滤筒(102)的内部，所述过滤箱(100)的出水口与所述处理箱(200)的进水口连通；
所述处理箱(200)的内部开设有处理室(201)，所述处理箱(200)的侧壁开设有若干放置槽(202)，若干所述放置槽(202)的内部均对应设置有消毒灯(203)，所诉放置槽(202)面向所述处理室(201)的一侧设置有透明挡水板(204)。
2.根据权利要求1所述的一种采用紫外线处理医院废水的装置，其特征在于，所述过滤筒(102)的侧壁为过滤网，所述过滤筒(102)可拆卸。
3.根据权利要求1所述的一种采用紫外线处理医院废水的装置，其特征在于，还包括清理组件(300)，所述处理箱(200)的顶部开设有预留管(301)，所述预留管(301)用于使所述处理室(201)与外界连通。
4.根据权利要求3所述的一种采用紫外线处理医院废水的装置，其特征在于，所述清理组件(300)包括储水箱(304)和输水管道(302)，所述储水箱(304)通过水泵与所述输水管道(302)连通，所述输水管道(302)可穿过所述预留管(301)延伸至所述处理室(201)的内部。
5.根据权利要求4所述的一种采用紫外线处理医院废水的装置，其特征在于，所述输水管道(302)上设置有若干喷头(303)，若干所述喷头(303)的出水口面向所述透明挡水板(204)设置。
6.根据权利要求5所述的一种采用紫外线处理医院废水的装置，其特征在于，所述预留管(301)上可拆卸设置有控制阀门。
7.根据权利要求1所述的一种采用紫外线处理医院废水的装置，其特征在于，所述处理室(201)的底部呈漏斗状设置，所述处理室(201)的底部开设有排污口。
8.根据权利要求1所述的一种采用紫外线处理医院废水的装置，其特征在于，所述消毒灯(203)为紫外线消毒灯。
说明书
一种采用紫外线处理医院废水的装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种采用紫外线处理医院废水的装置。
背景技术
医院污水是指医院向自然环境或城市管道排放的污水。其水质随不同的医院性质、规模和其所在地区而异；医院每张病床每天排放的污水量约为200-1000L；医院污水中所含的主要污染物为：病原体(寄生虫卵、病原菌、病毒等)、有机物、漂浮及悬浮物、放射性污染物等，专利申请号为CN201822102344.X的实用新型公开了一种医院污水处理设备，包括化粪池，调节池，厌氧池，缺氧池，好氧池，沉淀池和消毒池，好氧池内设有曝气器，曝气器进气口与鼓风机的出气口连接，鼓风机设在隔音设备间内，还包括二氧化氯发生器，污泥脱水池，气体排放管道以及气体消毒装置；
上述装置在使用时占地面积较大，而一般的医院没有充足的空间用于构建上述处理设备，且上述设备在处理医院污水时的处理时间过长，实用性较差，不便于普及使用。
实用新型内容
为了解决上述现有技术中存在问题，本实用新型提供一种采用紫外线处理医院废水的装置。
为了实现上述目的，本实用新型采用如下技术方案：
一种采用紫外线处理医院废水的装置，包括过滤箱和处理箱，所述过滤箱设置于所述处理箱的进水端；
所述过滤箱和所述处理箱均开设有进水口和出水口，所述过滤箱包括外壳和过滤筒，所述外壳的内部形成有空腔，所述过滤筒设置于所述空腔的内部，所述过滤箱的进水口延伸至所述过滤筒的内部，所述过滤箱的出水口与所述处理箱的进水口连通；
所述处理箱的内部开设有处理室，所述处理箱的侧壁开设有若干放置槽，若干所述放置槽的内部均对应设置有消毒灯，所诉放置槽面向所述处理室的一侧设置有透明挡水板。
进一步的，所述过滤筒的侧壁为过滤网，所述过滤筒可拆卸。
进一步的，还包括清理组件，所述处理箱的顶部开设有预留管，所述预留管用于使所述处理室与外界连通。
进一步的，所述清理组件包括储水箱和输水管道，所述储水箱通过水泵与所述输水管道连通，所述输水管道可穿过所述预留管延伸至所述处理室的内部。
进一步的，所述输水管道上设置有若干喷头，若干所述喷头的出水口面向所述透明挡水板设置。
进一步的，所述预留管上可拆卸设置有控制阀门。
进一步的，所述处理室的底部呈漏斗状设置，所述处理室的底部开设有排污口。
进一步的，所述消毒灯为紫外线消毒灯。
与现有技术相比，本实用新型的有益效果在于：
通过对污水进行集中收集，在对污水进行初步的过滤，过滤掉污水中大块的颗粒，避免其堵塞处理箱的出水口，将经过过滤后的污水排放至处理箱，通过处理箱内部设置的紫外线消毒灯对污水进行照射，废水中的病菌、微生物等在紫外线辐射的过程中发生复杂的物理化学反应，使其失去生物活性，达到消毒的目的，当透明挡水板被污渍遮挡时，可通过清理组件对其进行清理。
（发明人：杨宇; 李文驹; 胥杨艳）
