申请日2021.04.23
公开日期2021.12.07
IPC分类C02F1/44;C02F1/40
摘要
本实用新型公开了一种除油除悬浮物过滤装置，包括容器，一级过滤层和二级过滤层；容器的底部设有排渣口，容器底部的侧壁设有进水口，一级过滤层和二级过滤层的截面为弧形结构，一级过滤层和二级过滤层分别设置在容器内，二级过滤层的精度大于一级过滤层的精度，容器内的污水经过一级过滤层和二级过滤层过滤后从容器的出水口排出；它的优点是一级过滤层和二级过滤层的截面为弧形结构，可以减少固液接触的死角，让一级过滤层和二级过滤层受压均匀以达到更好的过滤效果；可有效过滤悬浮物并排出滤渣；可有效过滤浮油并实现废油的回收；利用反冲洗对一级过滤层和二级过滤层进行定期清理，减少一级过滤层和二级过滤层的污染，维持较高的分离效率。
权利要求
1.一种除油除悬浮物过滤装置，其特征在于，包括容器，一级过滤层和二级过滤层；所述容器的底部设有排渣口，所述容器底部的侧壁设有进水口，所述一级过滤层和二级过滤层的截面为弧形结构，所述一级过滤层和二级过滤层分别设置在容器内，二级过滤层的精度大于一级过滤层的精度，所述容器内的污水经过一级过滤层和二级过滤层过滤后从容器的出水口排出。
2.根据权利要求1所述的一种除油除悬浮物过滤装置，其特征在于，所述一级过滤层和二级过滤层的截面为半椭圆形结构，所述一级过滤层和二级过滤层平行设置。
3.根据权利要求1或2所述的一种除油除悬浮物过滤装置，其特征在于，所述一级过滤层和二级过滤层之间设有排油口。
4.根据权利要求3所述的一种除油除悬浮物过滤装置，其特征在于，所述一级过滤层为丝网滤膜，所述二级过滤层为微滤膜。
5.根据权利要求4所述的一种除油除悬浮物过滤装置，其特征在于，所述丝网滤膜的网孔孔径为10～30μm，所述微滤膜的网孔孔径为0.05～0.2μm。
6.根据权利要求1所述的一种除油除悬浮物过滤装置，其特征在于，所述容器的顶部设有补水管，所述补水管的出口处设有旋转喷头。
7.根据权利要求1所述的一种除油除悬浮物过滤装置，其特征在于，所述容器的底部设有集污漏斗，所述集污漏斗与排渣口连接。
8.根据权利要求1所述的一种除油除悬浮物过滤装置，其特征在于，所述一级过滤层和二级过滤层的截面为碗形结构。
说明书
一种除油除悬浮物过滤装置
技术领域
本实用新型涉及水处理技术领域，尤其是一种除油除悬浮物过滤装置。
背景技术
含油废水中，常见油类污染物的成分十分丰富，来源也相对复杂，同时以多种形式存在，这都会给后期的处理增加难度。石油工业难免会产生大量含油废水；机械制造业中的润滑油和餐饮业中的食用油也会产生大量的含油废水。油类中相对密度大于1是很少见的，这意味着以浮油状态存在的油类污染物占大多数，粒径一般也都在15μm以上。这类废水也常带有大颗粒悬浮物，悬浮物本身一般无毒，但其可以吸附有机毒物、重金属等形成危害更大的复合污染物，含量高的悬浮物不仅容易造成设备的堵塞，还加重沉淀池等池体的负担，减少池体的有效容积，随即影响处理效果。所以，在废水处理中通过预处理的方式进行除油除悬浮物成为了必不可少的环节。如今，根据油类的主要存在状态和悬浮物的特点，主要运用的是物理法来分离。物理法中较为常见的有重力或机械分离、过滤、膜分离以及气浮，该类方法利用的原理是颗粒大小、密度的不同以及不相溶性，它的优点包括结构简单、运行费用较低，但随着运行时间的增加，膜过滤的压力逐渐增大，需要进行反冲洗或者换新。
实用新型内容
本实用新型的目的是解决现有技术的不足，提供一种除油除悬浮物过滤装置。
本实用新型的一种技术方案：

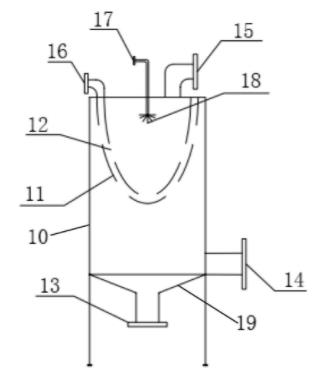

一种除油除悬浮物过滤装置，包括容器，一级过滤层和二级过滤层；所述容器的底部设有排渣口，所述容器底部的侧壁设有进水口，所述一级过滤层和二级过滤层的截面为弧形结构，所述一级过滤层和二级过滤层分别设置在容器内，二级过滤层的精度大于一级过滤层的精度，所述容器内的污水经过一级过滤层和二级过滤层过滤后从容器的出水口排出。
一种优选方案是所述一级过滤层和二级过滤层的截面为半椭圆形结构，所述一级过滤层和二级过滤层平行设置。
一种优选方案是所述一级过滤层和二级过滤层之间设有排油口。
一种优选方案是所述一级过滤层为丝网滤膜，所述二级过滤层为微滤膜。
一种优选方案是所述丝网滤膜的网孔孔径为10～30μm，所述微滤膜的网孔孔径为0.05～0.2μm。
一种优选方案是所述容器的顶部设有补水管，所述补水管的出口处设有旋转喷头。
一种优选方案是所述容器的底部设有集污漏斗，所述集污漏斗与排渣口连接。
一种优选方案是所述一级过滤层和二级过滤层的截面为碗形结构。
综合上述技术方案，本实用新型的有益效果：一级过滤层和二级过滤层的截面为弧形结构，可以减少固液接触的死角，让一级过滤层和二级过滤层受压均匀以达到更好的过滤效果，过滤后的滤渣从排渣口排出；可有效过滤悬浮物并排出滤渣；可有效过滤浮油并实现废油的回收；利用反冲洗对一级过滤层和二级过滤层进行定期清理，减少一级过滤层和二级过滤层的污染，维持较高的分离效率。
（发明人：董晨阳; 叶翔龙; 叶纯）
