申请日2021.04.13
公开日期2021.12.07
IPC分类C02F1/40;C02F1/24
摘要

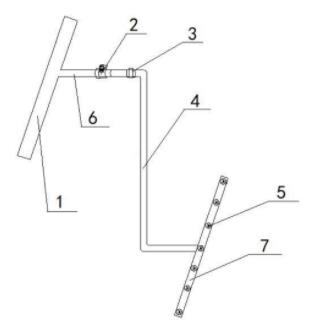

本实用新型公开了一种微孔曝气装置，包括污水处理支管(6)、扩散板支管(4)、扩散板(7)、多个微孔曝气头(5)；污水处理支管(6)与污水处理主管(1)连接，污水处理支管(6)上安装有支管阀门(2)；扩散板支管(4)的一端与污水处理支管(6)通过快速接头(3)连接，扩散板支管(4)的另一端连接扩散板(7)；扩散板(7)上安装多个微孔曝气头(5)。本实用新型能够保证气浮池除油工艺需求、提高处理效果、降低备品备件及能源消耗。
权利要求
1.一种微孔曝气装置，其特征在于，所述装置包括污水处理支管(6)、扩散板支管(4)、扩散板(7)、多个微孔曝气头(5)；污水处理支管(6)与污水处理主管(1)连接，污水处理支管(6)上安装有支管阀门(2)；扩散板支管(4)的一端与污水处理支管(6)通过快速接头(3)连接，扩散板支管(4)的另一端连接扩散板(7)；扩散板(7)上安装多个微孔曝气头(5)。
2.根据权利要求1所述的微孔曝气装置，其特征在于，所述扩散板(7)上等间距安装多个微孔曝气头(5)。
3.根据权利要求1所述的微孔曝气装置，其特征在于，所述微孔曝气头(5)与曝气室连接。
4.根据权利要求1所述的微孔曝气装置，其特征在于，所述微孔曝气头(5)的材质为ABS。
说明书
一种微孔曝气装置
技术领域
本实用新型属于废水处理装置技术领域，具体涉及一种微孔曝气装置。
背景技术
污水处理站气浮池采用的涡凹气浮法为机械曝气方式，一般共有16台曝气机。曝气机曝气效果的好坏对废水中油类物的去除率有直接的影响，进而影响到整个处理工艺的水处理效果。污水处理站水质复杂、腐蚀性较强，曝气机长期处在水下工作，对机械密封、轴承损害较大，一旦密封不严则导致联动轴失稳，从而影响曝气效果；曝气机检修属于池边作业，检修维护场地有限、难度大、安全风险高；曝气机电机在水汽的长期腐蚀下故障频发，电机维修还需送至电修车间，检修时间长、影响系统连续运行。
实用新型内容
针对镍钴冶炼工业生产中所产生工业废水处理工艺中传统机械气浮工艺故障率高、连续性差、能耗高导致处理效果差，以及现有技术中曝气机故障率高、检修维护费用高、设备连续运行时间短等问题，本实用新型提供一种能够保证气浮池除油工艺需求、提高处理效果、降低备品备件及能源消耗的微孔曝气装置。
本实用新型采用以下技术方案：
一种微孔曝气装置，其特征在于，所述装置包括污水处理支管(6)、扩散板支管(4)、扩散板(7)、多个微孔曝气头(5)；污水处理支管(6)与污水处理主管(1)连接，污水处理支管(6)上安装有支管阀门(2)；扩散板支管(4)的一端与污水处理支管(6)通过快速接头(3)连接，扩散板支管(4)的另一端连接扩散板(7)；扩散板(7)上安装多个微孔曝气头(5)。
根据上述的微孔曝气装置，其特征在于，所述扩散板(7)上等间距安装多个微孔曝气头(5)。
根据上述的微孔曝气装置，其特征在于，所述微孔曝气头(5)与曝气室连接。
根据上述的微孔曝气装置，其特征在于，所述微孔曝气头(5)的材质为ABS。
本实用新型的有益技术效果：本实用新型采用微孔曝气方式对气浮池曝气方式进行改造，适用于冶炼行业所产生的工业废水及一般工业和生活废水的处理。本实用新型利用具有细微孔隙的扩散板使高压空气以细小气泡的形式进入水中，将废水中的浮油包括微小杂质输送至废水表面，从而达到水处理目的，是工业污水、市政污水生化处理过程中新型的曝气设备，相比较传统的机械、加压容器曝气方式，特别是原有涡凹曝气具有更高的氧利用率和动力效率，节能效果更好。本实用新型的微孔曝气头可自动开关，工作时孔眼打开，形成微气泡，停运时孔眼自动闭合，可有效避免污水及杂物进入管道堵塞曝气头，可有效解决加压曝气方式设备易堵塞问题。微孔曝气头为ABS材质，抗腐蚀性强、故障率低，从根本上解决了原有曝气机轴承、机械密封、电机等故障频发导致的系统运行不稳定问题。本实用新型制作简单、使用方便、成本低、实用性强、便于安装，日常运行无需维护，降低了原有曝气设备的电量及备品备件消耗，符合企业技术创新、提质增效的管理要求。项目实施中在各分支风管加装阀门，微孔曝气头风量可随水质变化调整，较原有曝气方式更加科学、合理。利用短接连接方式对风管连接进行创新，替代原有焊接连接，如曝气头发生故障，直接打开短接，将池底曝气头提出池底，检修方便快捷高效。本实用新型装置采用压缩风作为风源，曝气连续性提高，系统除油效果好，装置的投入使用替代了传统机械曝气装置，大大减少电能、备件消耗，降低职工检修强度。
（发明人：李成林; 赵连荣; 孙敏华; 张欢欢; 王军; 张彩云; 狄开鹏）
