申请日2021.04.16
公开日期2021.12.07
IPC分类C02F11/14;C02F11/12
摘要
本实用新型提供一种用于含硫废水处理的污泥固化装置，涉及污水处理和污泥固化技术领域。本实用新型包括脱硫系统（1）、反应系统（2）和固化系统（3），脱硫系统（1）包括密封罐（5），反应系统（2）包括搅拌桶（13），固化系统（3）包括固化桶（20），密封罐（5）设有脱硫系统进液口（4）、脱硫反应剂投放口（8），连通排气管（6）、出液管一（9）和出液管二（11），搅拌桶（13）设有添加剂投放口（18），连通反应系统进液管（12）和固化系统进液管（19），固化桶（20）设有净水出口（23）和出泥口（25）。本实用新型能对含硫废水进行脱硫处理，并将产生的污泥固化，避免环境的二次污染。
权利要求

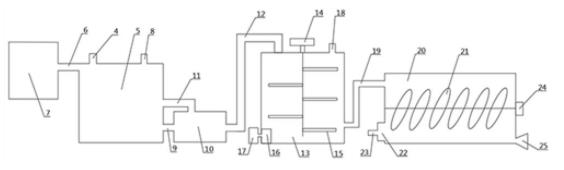

1.一种用于含硫废水处理的污泥固化装置，安装在地面或支撑架上，包括脱硫系统（1）、反应系统（2）和固化系统（3），其特征在于：所述脱硫系统（1）包括密封罐（5）、气体收集反应装置（7）和检测装置（10）；所述反应系统（2）包括搅拌桶（13）和泡沫发生器（16）；所述固化系统（3）包括固化桶（20）、挤压推杆（21）和过滤装置（22）；
所述密封罐（5）顶部开设有脱硫系统进液口（4）和脱硫反应剂投放口（8）；
所述密封罐（5）通过排气管（6）与气体收集反应装置（7）连接，通过出液管一（9）和出液管二（11）与检测装置（10）连接；
所述搅拌桶（13）顶部开设有添加剂投放口（18）；
所述搅拌桶（13）通过反应系统进液管（12）与脱硫系统（1）内的检测装置（10）连接，通过固化系统进液管（19）与固化系统（3）内的固化桶（20）连接；
所述挤压推杆（21）安装在固化桶（20）内；
所述固化桶（20）底部开设有净水出口（23）和出泥口（25）。
2.根据权利要求1所述的一种用于含硫废水处理的污泥固化装置，其特征在于：所述搅拌桶（13）内的搅拌轴上安装有多扇搅拌叶片（15）。
3.根据权利要求1所述的一种用于含硫废水处理的污泥固化装置，其特征在于：所述泡沫发生器（16）在搅拌桶（13）底部环形排布。
4.根据权利要求1所述的一种用于含硫废水处理的污泥固化装置，其特征在于：所述泡沫发生器（16）为微纳米级泡沫发生器。
5.根据权利要求1所述的一种用于含硫废水处理的污泥固化装置，其特征在于：所述挤压推杆（21）为螺旋形挤压推杆。
说明书
一种用于含硫废水处理的污泥固化装置
技术领域
本实用新型涉及污水处理和污泥固化技术领域，具体涉及一种用于含硫废水处理的污泥固化装置。
背景技术
现有技术在进行脱硫处理时，国内外常用的方法有洗涤吸收法、吸附法、燃烧法、化学氧化法、生物法等。这些常规的物理、化学方法，在大规模处理含硫污水的时候效率较低，且对于脱硫后产生的污泥没有很好的处理方法，因此很容易产生二次污染，对环境的危害十分严重。而在一些已有的污泥固化设备中，对于含硫废水不能进行很好的处理，且存在固化反应不充分、固化反应耗时长等问题。如在专利CN201910770581.X中，提供了一种污水固化设备及污水固化方法，通过设置计量装置，将按比例计量好的定量的污水与定量的固化剂搅拌均匀，使污水中的有毒物质固化成为稳定的固体并得到污泥。然而仅仅提供足量固化剂并不能保证这些足量的固化剂在有限时间内反应充分，也不能加快反应速度、提高反应效率。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供了一种用于含硫废水处理的污泥固化装置。通过设置脱硫系统、反应系统和固化系统，对含硫污水实现脱硫净水，并将产生的污泥进行固化加工。解决了净化含硫污水时效率低下并可能造成二次污染的技术问题。
本实用新型的目的通过以下技术方案来实现：
一种用于含硫废水处理的污泥固化装置，安装在地面或支撑架上，包括脱硫系统、反应系统和固化系统，其中：
所述脱硫系统包括密封罐、气体收集反应装置和检测装置；
所述反应系统包括搅拌桶和泡沫发生器；
所述固化系统包括固化桶、挤压推杆和过滤装置；
所述密封罐顶部开设有脱硫系统进液口和脱硫反应剂投放口；
所述密封罐通过排气管与气体收集反应装置连接，通过出液管一和出液管二与检测装置连接；
所述搅拌桶顶部开设有添加剂投放口；
所述搅拌桶通过反应系统进液管与脱硫系统内的检测装置连接，通过固化系统进液口与固化系统内的固化桶连接；
所述挤压推杆安装在固化桶内；
所述固化桶底部开设有净水出口和出泥口。
可选或优选地，所述搅拌桶内的搅拌轴上安装有多扇搅拌叶片。
可选或优选地，所述泡沫发生器在搅拌桶底部环形排布。
可选或优选地，所述泡沫发生器为微纳米级泡沫发生器。
可选或优选地，所述挤压推杆为螺旋形挤压推杆。
基于上述技术方案，可产生如下技术效果：
本实用新型提供一种用于含硫废水处理的污泥固化装置，可对含硫废水进行脱硫处理，并将产生的污泥固化。本实用新型通过设置脱硫系统，使废水与脱硫剂进行反应；搅拌桶内设置的气泡发生器，能显著提高反应效率，提升固化效果和净水效果。
（发明人：张涛; 陈小容）
