申请日2021.05.10
公开日期2021.12.14
IPC分类B01D36/04;C02F9/02
摘要
本实用新型属于污水处理建设工程领域，具体涉及一种污水处理用污泥沉淀池，包括多个相邻设置的池体，污泥泵抽吸口下方固定设置有第一防护板，池体侧壁上于第一防护板的下方转动设有第二防护板，第一防护板、第二防护板均为朝向池体中部向上悬伸、并沿池体侧壁延伸的圆弧状结构，当第二防护板处于过滤位时，能够对污泥泵出液口排出的混合物进行简单的过滤，大块杂质被保留在在第二防护板上，操作人员在液面即将超过第二防护板时对过滤物进行清理，第二防护板还具有缓流作用，减缓污泥泵出液口对池体底部的冲击，当第二防护板处于稳流位时，能够与第一防护板一同在污泥泵的抽吸口下方形成挡止结构，进而避免对沉淀部中的污泥形成扰动。
权利要求

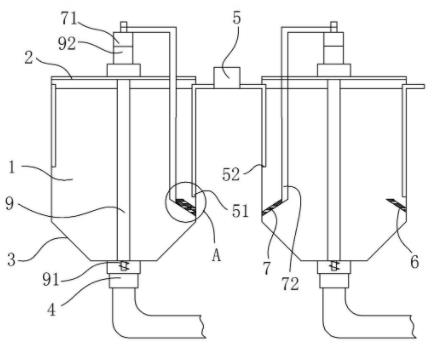

1.一种污水处理用污泥沉淀池，包括多个相邻设置的池体，所述池体上方设有盖体，其特征在于，池体底部设有锥形状的沉淀部，所述沉淀部的底部设有排泥口，池体上方设有用于将锥形沉淀部上方的泥水混合物抽出排向下一池体中的污泥泵，所述池体侧壁上于所述污泥泵抽吸口下方固定设置有第一防护板，所述池体侧壁上于所述第一防护板的下方转动设有第二防护板，所述第一防护板、第二防护板均为朝向池体中部向上悬伸、并沿池体侧壁延伸的圆弧状结构，所述第一防护板、第二防护板具有交替设置的漏液孔，所述第二防护板具有旋转至所述污泥泵出液口下方的过滤位、旋转至所述第一防护板下方的稳流位，当所述第二防护板位于稳流位时，第二防护板的上表面与第一防护板的下表面贴合且第一防护板上的漏液孔被所述第二防护板封堵。
2.根据权利要求1所述的一种污水处理用污泥沉淀池，其特征在于，所述池体中设置有转动轴，所述盖体上设有用于驱动所述转动轴的第一驱动机构。
3.根据权利要求2所述的一种污水处理用污泥沉淀池，其特征在于，所述第二防护板的悬伸端设置有向上悬伸的连接杆，所述盖体上设有用于驱动所述连接杆旋转的第二驱动机构，所述盖体上还设有用于避让所述连接杆旋转的圆弧缺口。
4.根据权利要求3所述的一种污水处理用污泥沉淀池，其特征在于，所述排泥口的底部设有排泥管道。
5.根据权利要求4所述的一种污水处理用污泥沉淀池，其特征在于，所述第一防护板、第二防护板与池体侧壁的夹角均为45°。
说明书
一种污水处理用污泥沉淀池
技术领域
本实用新型属于污水处理建设工程领域，具体涉及一种污水处理用污泥沉淀池。
背景技术
随着资源的日益枯竭和环保要求的不断提高，钢铁节能减排工作面临严峻的挑战。不锈钢酸洗产生的污泥量约为不锈钢产量的3%-5%，污泥中含有Ni、Cr、Fe等有价金属元素，同时含有CaF2、CaO、SiO2、CaSO4等物质。污泥中的Cr6+如不妥善处理会对环境产生潜在的危害。近年来我国不锈钢产量逐年增加，酸洗污泥的堆积量将会越来越多。酸洗污泥的处理过程中存在自然危险有害因素和物质危险有害因素，其中，自然危险有害因素主要包括：雷击、暴雨、洪涝及冰雹、高、低气温和大风、暴雪；物质危险有害因素主要包括：灼烫、腐蚀、中毒窒息、出点、机械伤害、高处坠落、车辆伤害、噪声、振动和粉尘。为了能够安全有效地进行酸洗污泥处理，需要在生产场地的底面及地上设置安全防护装置，例如设置具有上盖的沉淀池，为了使沉淀池能够有效地进行污泥沉淀，常采用将上层混合液抽出并投入至新的沉淀池中，然而，在抽取过程中，易引起下层沉淀物震荡。
实用新型内容
本实用新型提供一种污水处理用污泥沉淀池，以实现更加安全高效地进行污泥处理。
本实用新型的一种污水处理用污泥沉淀池采用如下技术方案：
一种污水处理用污泥沉淀池，包括多个相邻设置的池体，所述池体上方设有盖体，其特征在于，池体底部设有锥形状的沉淀部，所述沉淀部的底部设有排泥口，池体上方设有用于将锥形沉淀部上方的泥水混合物抽出排向下一池体中的污泥泵，所述池体侧壁上于所述污泥泵抽吸口下方固定设置有第一防护板，所述池体侧壁上于所述第一防护板的下方转动设有第二防护板，所述第一防护板、第二防护板均为朝向池体中部向上悬伸、并沿池体侧壁延伸的圆弧状结构，所述第一防护板、第二防护板具有交替设置的漏液孔，所述第二防护板具有旋转至所述污泥泵出液口下方的过滤位、旋转至所述第一防护板下方的稳流位，当所述第二防护板位于稳流位时，第二防护板的上表面与第一防护板的下表面贴合且第一防护板上的漏液孔被所述第二防护板封堵。
进一步地，所述池体中设置有转动轴，所述盖体上设有用于驱动所述转动轴的第一驱动机构。
进一步地，所述第二防护板的悬伸端设置有向上悬伸的连接杆，所述盖体上设有用于驱动所述连接杆旋转的第二驱动机构，所述盖体上还设有用于避让所述连接杆旋转的圆弧缺口。
进一步地，所述排泥口的底部设有排泥管道。
进一步地，所述第一防护板、第二防护板与池体侧壁的夹角均为45°。
本实用新型的有益效果是：
本实用新型提供了一种污水处理用污泥沉淀池，包括多个相邻设置的池体，池体侧壁上于污泥泵抽吸口下方固定设置有第一防护板，池体侧壁上于第一防护板的下方转动设有第二防护板，当第二防护板处于过滤位时，能够对污泥泵出液口排出的混合物进行简单的过滤，大块杂质被保留在在第二防护板上，操作人员在液面即将超过第二防护板时对过滤物进行清理，第二防护板还具有缓流作用，减缓污泥泵出液口对池体底部的冲击，当第二防护板处于稳流位时，能够与第一防护板一同在污泥泵的抽吸口下方形成挡止结构，进而避免对沉淀部中的污泥形成扰动。
（发明人：丁明珠; 郑国双; 樊柯）
