高新高浓度废水零加药处理方法

发布时间:2023-1-10 9:08:26  中国污水处理工程网

申请日2021.09.07

公开日期2021.12.24

IPC分类B01D36/04;C02F9/14

摘要

一种高浓度废水零加药处理方法,涉及污水处理技术领域,过滤池上安装有杂物滤水机构,所述杂物滤水机构的另一端位于第一沉淀池上,所述杂物滤水机构的进料端与过滤机构的排料端相对应,所述过滤池和第一沉淀池之间安装有水泵;本发明所述的一种高浓度废水零加药处理方法,通过过滤池内的过滤机构对污水中的杂物进行过滤,通过杂物滤水机构对过滤出的杂物进行滤水,并将滤出的水流入过滤池内,减少工作人员的工作量,通过导流机构对进入第一沉淀池内的水进行导流,避免污水激起第一沉淀池内的水,影响第一沉淀池的正常工作,通过阻流机构对第一沉淀池和第二沉淀池内的水和污泥进行分隔,方便工作人员对污泥进行清理。


权利要求

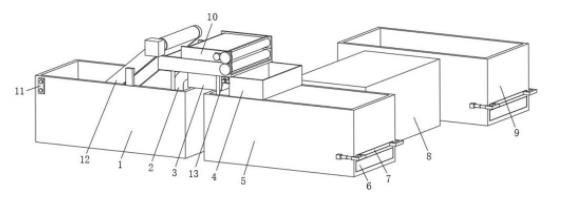

1.一种高浓度废水零加药处理方法,其特征是:该处理方法使用到:过滤池(1)、抽水管(2)、水泵(3)、杂物收集盒(4)、第一沉淀池(5)、污泥收集箱(6)、阻流机构(7)、生物转盘(8)、第二沉淀池(9)、杂物滤水机构(10)、电源开关组(11)、过滤机构(12)和导流机构(13),该处理方法具体包括以下步骤:

a、通过过滤池(1)对高浓度污水进行收集,通过电源开关组(11)启动过滤池(1)内的过滤机构(12),通过过滤池(1)内的过滤机构(12)对高浓度污水进行过滤,过滤出的杂物输送至杂物滤水机构(10)内,滤出的污水返回至过滤池(1)内,杂物收集盒(4)对滤水后的杂物进行收集;

b、通过电源开关组(11)启动水泵(3),水泵(3)通过抽水管(2)将过滤后的污水抽送至第一沉淀池(5)内,通过导流机构(13)对进入第一沉淀池(5)内的污水进行导流,通过污泥收集箱(6)对污泥进行收集;

c、通过电源开关组(11)启动生物转盘(8),通过生物转盘(8)对首次沉淀后的污水进行处理,并将处理后的污水输送至第二沉淀池(9)内,进行再次沉淀然后排放;

d、清理污泥时,通过电源开关组(11)启动第一沉淀池(5)和第二沉淀池(9)上的阻流机构(7),对第一沉淀池(5)和第二沉淀池(9)内的污水进行阻流,对污泥收集箱(6)内的污泥进行清理。

2.根据权利要求1所述的高浓度废水零加药处理方法,其特征是:所述过滤池(1)内安装有过滤机构(12),所述过滤池(1)上安装有杂物滤水机构(10),所述杂物滤水机构(10)的另一端位于第一沉淀池(5)上,所述杂物滤水机构(10)的进料端与过滤机构(12)的排料端相对应,所述过滤池(1)和第一沉淀池(5)之间安装有水泵(3),所述水泵(3)的进水口内安装有抽水管(2),所述抽水管(2)的一端位于过滤池(1)内,所述水泵(3)上安装有导流机构(13),所述导流机构(13)的导流端与水泵(3)的排水端相对应,所述第一沉淀池(5)上安装有杂物收集盒(4),所述杂物收集盒(4)的进料端与杂物滤水机构(10)的排料端相对应,所述第一沉淀池(5)上设有凹槽和放置槽,所述放置槽位于凹槽的下侧,所述凹槽内安装有阻流机构(7),所述放置槽内安装有污泥收集箱(6),所述第一沉淀池(5)的排水口与生物转盘(8)的进水口连接,所述生物转盘(8)的排水口与第二沉淀池(9)的进水口连接,所述过滤池(1)上安装有电源开关组(11),所述电源开关组(11)的输入端与外部电源的输出端连接,所述电源开关组(11)的输出端与阻流机构(7)、生物转盘(8)、杂物滤水机构(10)、过滤机构(12)和导流机构(13)的输入端电连接。

3.根据权利要求2所述的高浓度废水零加药处理方法,其特征是:所述过滤机构(12)包括支撑杆(1205),所述支撑杆(1205)的数量为两个,两个支撑杆(1205)分别位于过滤池(1)的两侧且固定连接,所述支撑杆(1205)上固定连接有定位架(1204),所述定位架(1204)上设有转动槽和两个通槽,所述转动槽的位置与两个通槽的位置相对应且连通,所述通槽内固定连接有密封轴承,所述密封轴承的转动端上固定连接有带动杆,其中一个带动杆的一端穿过定位架(1204)与伺服电机连接,所述带动杆的两端分别固定连接有同步轮(1202),所述同步轮(1202)位于转动槽内,两个同步轮(1202)之间通过同步带(1203)连接,所述带动杆上固定连接有两个传动轮,所述传动轮位于定位架(1204)的一侧,所述传动轮之间通过第三输送带(1201)连接,所述第三输送带(1201)的出料端与杂物滤水机构(10)的进料端相对应。

4.根据权利要求2所述的高浓度废水零加药处理方法,其特征是:所述杂物滤水机构(10)包括固定杆(1001),所述固定杆(1001)的数量为两组,每组固定杆(1001)的数量为两个,两组固定杆(1001)分别位于过滤池(1)和第一沉淀池(5)上且固定连接,所述固定杆(1001)的一端与放置架(1011)连接,所述放置架(1011)的两侧分别固定连接有固定板(1002),所述放置架(1011)和固定板(1002)上分别转动连接有两个第二转动杆(1010)和两个第一转动杆(1006),所述第二转动杆(1010)和第一转动杆(1006)的一端分别穿过放置架(1011)和固定板(1002)与齿轮连接,所述固定板(1002)上固定连接有电机(1004),所述电机(1004)通过电机轴与电机齿轮连接,所述电机齿轮与其中一个齿轮啮合连接,所述第二转动杆(1010)和第一转动杆(1006)上分别固定连接有两个第二带动轮(1009)和两个第一带动轮(1008),所述第二带动轮(1009)上连接有第一输送带(1003),所述第一带动轮(1008)上连接有第二输送带(1005),所述第一输送带(1003)与第二输送带(1005)接触连接的排出端与杂物收集盒(4)的进料端相对应。

5.根据权利要求4所述的高浓度废水零加药处理方法,其特征是:所述放置架(1011)和固定板(1002)内分别固定连接有刮板(1007),两个刮板(1007)分别与第一输送带(1003)与第二输送带(1005)接触连接。

6.根据权利要求2所述的高浓度废水零加药处理方法,其特征是:所述导流机构(13)包括第一支撑架(1301)和定位杆(1307),所述第一支撑架(1301)和定位杆(1307)的数量均为两个,且均位于水泵(3)上且固定连接,所述定位杆(1307)的一端转动连接有第一转动块(1304),所述第一转动块(1304)上固定连接有导流板(1302),所述导流板(1302)的位置与水泵(3)的排水端相对应,所述第一支撑架(1301)内转动连接有第三转动块(1308),所述第三转动块(1308)上固定连接有电动伸缩杆(1303),所述电动伸缩杆(1303)的伸缩端上固定连接有第二转动块(1305),所述第二转动块(1305)上转动连接有第二支撑架(1306),所述第二支撑架(1306)位于导流板(1302)上且固定连接。

7.根据权利要求2所述的高浓度废水零加药处理方法,其特征是:所述阻流机构(7)包括过滤板(701)和固定块,所述固定块的数量为两个,两个固定块位于第一过滤池(5)的两侧且固定连接,所述固定块上固定连接有电动推动杆,所述电动推动杆的伸缩端上固定连接有U型带动杆(703),所述U型带动杆(703)上固定连接有移动板(702),所述移动板(702)位于第一过滤池(5)上的凹槽内且滑动连接,所述过滤板(701)的数量为两个,两个过滤板(701)均位于第一过滤池(5)内且固定连接,所述移动板(702)位于两个过滤板(701)之间且接触连接,所述移动板(702)上设有与过滤板(701)上相同的过滤孔。

8.根据权利要求2所述的高浓度废水零加药处理方法,其特征是:所述第二过滤池(9)内安装有与第一过滤池(5)内相同的阻流机构(7)和污泥收集箱(6)。

说明书

一种高浓度废水零加药处理方法

技术领域

本发明涉及污水处理技术领域,尤其是涉及一种高浓度废水零加药处理方法。

背景技术

高浓度污水在处理过程中,会对污水中的杂物进行过滤,然而过滤出的杂物会携带一部分污水进入到杂物收集筒内,这一部分污水还需要工作人员重新倒入到沉淀池内,增加工作人员的工作量,同时,过滤后的污水进入到沉淀池时会引起沉淀池内的水剧烈活动,影响沉淀池的正常沉淀,然而在清理沉淀池时,需要将沉淀池内的水排干净,然后在清理污泥,操作麻烦,工作量大。

发明内容

为了克服背景技术中的不足,本发明公开了一种高浓度废水零加药处理方法,本发明通过过滤池内的过滤机构对污水中的杂物进行过滤,通过杂物滤水机构对过滤出的杂物进行滤水,并将滤出的水流入过滤池内,减少工作人员的工作量,通过导流机构对进入第一沉淀池内的水进行导流,避免污水激起第一沉淀池内的水,影响第一沉淀池的正常工作,通过阻流机构对第一沉淀池和第二沉淀池内的水和污泥进行分隔,方便工作人员对污泥进行清理。

为了实现所述发明目的,本发明采用如下技术方案:

一种高浓度废水零加药处理方法,该处理方法使用到:过滤池、抽水管、水泵、杂物收集盒、第一沉淀池、污泥收集箱、阻流机构、生物转盘、第二沉淀池、杂物滤水机构、电源开关组、过滤机构和导流机构,该处理方法具体包括以下步骤:

a、通过过滤池对高浓度污水进行收集,通过电源开关组启动过滤池内的过滤机构,通过过滤池内的过滤机构对高浓度污水进行过滤,过滤出的杂物输送至杂物滤水机构内,滤出的污水返回至过滤池内,杂物收集盒对滤水后的杂物进行收集;

b、通过电源开关组启动水泵,水泵通过抽水管将过滤后的污水抽送至第一沉淀池内,通过导流机构对进入第一沉淀池内的污水进行导流,通过污泥收集箱对污泥进行收集;

c、通过电源开关组启动生物转盘,通过生物转盘对首次沉淀后的污水进行处理,并将处理后的污水输送至第二沉淀池内,进行再次沉淀然后排放;

d、清理污泥时,通过电源开关组启动第一沉淀池和第二沉淀池上的阻流机构,对第一沉淀池和第二沉淀池内的污水进行阻流,对污泥收集箱内的污泥进行清理。

所述过滤池内安装有过滤机构,所述过滤池上安装有杂物滤水机构,所述杂物滤水机构的另一端位于第一沉淀池上,所述杂物滤水机构的进料端与过滤机构的排料端相对应,所述过滤池和第一沉淀池之间安装有水泵,所述水泵的进水口内安装有抽水管,所述抽水管的一端位于过滤池内,所述水泵上安装有导流机构,所述导流机构的导流端与水泵的排水端相对应,所述第一沉淀池上安装有杂物收集盒,所述杂物收集盒的进料端与杂物滤水机构的排料端相对应,所述第一沉淀池上设有凹槽和放置槽,所述放置槽位于凹槽的下侧,所述凹槽内安装有阻流机构,所述放置槽内安装有污泥收集箱,所述第一沉淀池的排水口与生物转盘的进水口连接,所述生物转盘的排水口与第二沉淀池的进水口连接,所述过滤池上安装有电源开关组,所述电源开关组的输入端与外部电源的输出端连接,所述电源开关组的输出端与阻流机构、生物转盘、杂物滤水机构、过滤机构和导流机构的输入端电连接。

所述过滤机构包括支撑杆,所述支撑杆的数量为两个,两个支撑杆分别位于过滤池的两侧且固定连接,所述支撑杆上固定连接有定位架,所述定位架上设有转动槽和两个通槽,所述转动槽的位置与两个通槽的位置相对应且连通,所述通槽内固定连接有密封轴承,所述密封轴承的转动端上固定连接有带动杆,其中一个带动杆的一端穿过定位架与伺服电机连接,所述带动杆的两端分别固定连接有同步轮,所述同步轮位于转动槽内,两个同步轮之间通过同步带连接,所述带动杆上固定连接有两个传动轮,所述传动轮位于定位架的一侧,所述传动轮之间通过第三输送带连接,所述第三输送带的出料端与杂物滤水机构的进料端相对应。

所述杂物滤水机构包括固定杆,所述固定杆的数量为两组,每组固定杆的数量为两个,两组固定杆分别位于过滤池和第一沉淀池上且固定连接,所述固定杆的一端与放置架连接,所述放置架的两侧分别固定连接有固定板,所述放置架和固定板上分别转动连接有两个第二转动杆和两个第一转动杆,所述第二转动杆和第一转动杆的一端分别穿过放置架和固定板与齿轮连接,所述固定板上固定连接有电机,所述电机通过电机轴与电机齿轮连接,所述电机齿轮与其中一个齿轮啮合连接,所述第二转动杆和第一转动杆上分别固定连接有两个第二带动轮和两个第一带动轮,所述第二带动轮上连接有第一输送带,所述第一带动轮上连接有第二输送带,所述第一输送带与第二输送带接触连接的排出端与杂物收集盒的进料端相对应。

所述放置架和固定板内分别固定连接有刮板,两个刮板分别与第一输送带与第二输送带接触连接。

所述导流机构包括第一支撑架和定位杆,所述第一支撑架和定位杆的数量均为两个,且均位于水泵上且固定连接,所述定位杆的一端转动连接有第一转动块,所述第一转动块上固定连接有导流板,所述导流板的位置与水泵的排水端相对应,所述第一支撑架内转动连接有第三转动块,所述第三转动块上固定连接有电动伸缩杆,所述电动伸缩杆的伸缩端上固定连接有第二转动块,所述第二转动块上转动连接有第二支撑架,所述第二支撑架位于导流板上且固定连接。

所述阻流机构包括过滤板和固定块,所述固定块的数量为两个,两个固定块位于第一过滤池的两侧且固定连接,所述固定块上固定连接有电动推动杆,所述电动推动杆的伸缩端上固定连接有U型带动杆,所述U型带动杆上固定连接有移动板,所述移动板位于第一过滤池上的凹槽内且滑动连接,所述过滤板的数量为两个,两个过滤板均位于第一过滤池内且固定连接,所述移动板位于两个过滤板之间且接触连接,所述移动板上设有与过滤板上相同的过滤孔。

所述第二过滤池内安装有与第一过滤池内相同的阻流机构和污泥收集箱。

由于采用了上述技术方案,本发明具有如下有益效果:

本发明所述的一种高浓度废水零加药处理方法,通过过滤池内的过滤机构对污水中的杂物进行过滤,通过杂物滤水机构对过滤出的杂物进行滤水,并将滤出的水流入过滤池内,减少工作人员的工作量,通过导流机构对进入第一沉淀池内的水进行导流,避免污水激起第一沉淀池内的水,影响第一沉淀池的正常工作,通过阻流机构对第一沉淀池和第二沉淀池内的水和污泥进行分隔,方便工作人员对污泥进行清理。

(发明人:李旭泉)
