申请日2021.06.21
公开日期2021.12.14
IPC分类C02F9/14
摘要
本实用新型涉及污水处理技术领域，公开了一种污水处理MBR生物反应器，包括处理箱，所述处理箱的上方设置有进水口，所述处理箱的一侧底端设置有导流管，所述导流管的一侧设置有反应箱，所述反应箱的一侧设置有检修口，所述处理箱内部的上方设置有第一过滤网，所述处理箱内部的下方设置有第二过滤网，所述处理箱的内部靠近第一过滤网和第二过滤网之间设置有丝杆。本实用新型通过处理箱的内部设置有第一过滤网和第二过滤网，便于通过第一过滤网和第二过滤网对污水进行双重过滤，将污水中的纤维、杂质等体积较大的物质进行过滤，从而能够对污水进行初步的处理，减少后续设备对污水的处理运行的负荷，提高了装置的使用寿命。
权利要求

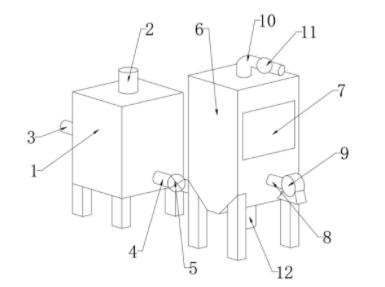

1.一种污水处理MBR生物反应器，包括处理箱（1），其特征在于，所述处理箱（1）的上方设置有进水口（2），所述处理箱（1）的一侧底端设置有导流管（4），所述导流管（4）的一侧设置有反应箱（6），所述反应箱（6）的一侧设置有检修口（7），所述处理箱（1）内部的上方设置有第一过滤网（13），所述处理箱（1）内部的下方设置有第二过滤网（14），所述处理箱（1）的内部靠近第一过滤网（13）和第二过滤网（14）之间设置有丝杆（15），所述丝杆（15）上设置有滑块（16），所述滑块（16）的上下均设置有清洁刷（17），所述反应箱（6）的内部设置有安装架（19），所述安装架（19）的内部设置有多个膜组件（20），所述安装架（19）一侧的上下均设置有卡块（22），所述反应箱（6）的内部靠近卡块（22）均设置有卡槽（21），所述反应箱（6）的内部靠近安装架（19）下方的两端均设置有支撑板（23），所述安装架（19）的上方设置有出水管（10），所述出水管（10）上设置有抽水泵（11），所述反应箱（6）的内部靠近支撑板（23）的下方设置有活性炭填料层（24），所述反应箱（6）内部的底端设置有曝气管（8），所述曝气管（8）的底端设置有若干出气嘴（26）。
2.根据权利要求1所述的一种污水处理MBR生物反应器，其特征在于，所述导流管（4）上设置有水泵（5）。
3.根据权利要求1所述的一种污水处理MBR生物反应器，其特征在于，所述处理箱（1）的一侧设置有电机（3），所述电机（3）的输出轴贯穿处理箱（1）和丝杆（15）连接。
4.根据权利要求1所述的一种污水处理MBR生物反应器，其特征在于，所述安装架（19）的一侧设置有把手（25）。
5.根据权利要求1所述的一种污水处理MBR生物反应器，其特征在于，所述反应箱（6）的一侧的底端设置有鼓风机（9），所述鼓风机（9）的一端和曝气管（8）连接。
6.根据权利要求1所述的一种污水处理MBR生物反应器，其特征在于，所述处理箱（1）的底端设置有第二排污管（18），所述反应箱（6）的底端设置有第一排污管（12）。
说明书
一种污水处理MBR生物反应器
技术领域
本实用新型涉及污水处理技术领域，具体是一种污水处理MBR生物反应器。
背景技术
污水处理中的膜生物反应器（MBR）是将膜分离技术中的超微滤技术和活性污泥法有机结合的污水处理高新技术，它主要有膜组件，生物反应器，物料输送三部分组成，其运行原理是利用反应器内大量的微生物有效地降解污水中各种有机物，使水质得到净化，并通过膜分离装置代替传统工艺中的二沉池，提高固液分离的效率，从而得到优质的出水，基本解决了传统的活性污泥法存在的污泥膨胀污泥浓度低等因素造成的出水水质达不到回用要求的问题。
中国专利公开了一种污水处理MBR膜生物反应器（授权公告号CN212451046U），该专利技术可以使污水与药剂充分接触，提高中和效果，同时可以对药剂进行搅动，使药剂更加均匀，结构简单，使用方便，但是其没有对污水进行初级处理，导致提高了后续设备对污水的处理运行的负荷，并且无法对膜组件拆卸检修清理，导致降低了处理的效果。
实用新型内容
本实用新型的目的在于提供一种污水处理MBR生物反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理MBR生物反应器，包括处理箱，所述处理箱的上方设置有进水口，所述处理箱的一侧底端设置有导流管，所述导流管的一侧设置有反应箱，所述反应箱的一侧设置有检修口，所述处理箱内部的上方设置有第一过滤网，所述处理箱内部的下方设置有第二过滤网，所述处理箱的内部靠近第一过滤网和第二过滤网之间设置有丝杆，所述丝杆上设置有滑块，所述滑块的上下均设置有清洁刷，所述反应箱的内部设置有安装架，所述安装架的内部设置有多个膜组件，所述安装架一侧的上下均设置有卡块，所述反应箱的内部靠近卡块均设置有卡槽，所述反应箱的内部靠近安装架下方的两端均设置有支撑板，所述安装架的上方设置有出水管，所述出水管上设置有抽水泵，所述反应箱的内部靠近支撑板的下方设置有活性炭填料层，所述反应箱内部的底端设置有曝气管，所述曝气管的底端设置有若干出气嘴。
作为本实用新型再进一步的方案：所述导流管上设置有水泵。
作为本实用新型再进一步的方案：所述处理箱的一侧设置有电机，所述电机的输出轴贯穿处理箱和丝杆连接。
作为本实用新型再进一步的方案：所述安装架的一侧设置有把手。
作为本实用新型再进一步的方案：所述反应箱的一侧的底端设置有鼓风机，所述鼓风机的一端和曝气管连接。
作为本实用新型再进一步的方案：所述处理箱的底端设置有第二排污管，所述反应箱的底端设置有第一排污管。
与现有技术相比，本实用新型的有益效果是：
1、通过在反应箱的一侧设置有处理箱，处理箱的内部设置有第一过滤网和第二过滤网，便于将污水从进水口导入处理箱的内部时，通过第一过滤网和第二过滤网对污水进行双重过滤，将污水中的纤维、杂质等体积较大的物质进行过滤，提高了污水的过滤效果，从而能够对污水进行初步的处理，减少后续设备对污水的处理运行的负荷，提高了装置的使用寿命，同时第一过滤网和第二过滤网之间设置有丝杆，丝杆上设置有滑块，滑块的上下均设置有清洁刷，便于启动电机，带动丝杆转动从而带动滑块移动，进而对第一过滤网和第二过滤网上的杂质进行刷洗，避免过滤网堵塞，导致过滤效率降低，影响污水处理的质量和速度，过滤后的污水通过导流管进入反应箱的内部进行后续的处理。
2、通过在反应箱的内部设置有安装架，安装架内部之间设置有多个膜组件，便于对污水进行过滤，通过在安装架一侧的上下均设置有卡块，反应箱的一侧靠近卡块均设置有卡槽，便于将安装架固定在反应箱的内部，同时安装架下方的两端均设置有支撑板，便于对安装架的位置进行固定和支撑，防止膜组件出现偏移的情况发生，当膜组件需要进行检修和清洗时，工作人员可以定时打开检修口，拉动安装架一侧的把手，将卡块从卡槽中拉出，从而对安装架和膜组件进行拆卸，操作更加简单方便，避免膜组件上的杂质过于堆积，降低了处理的效果，同时反应箱的内部靠近膜组件的下方设置有活性炭填料层，便于对污水中细小的污泥以及不溶于水的杂质进行过滤，避免污泥堆积在膜组件的表面，影响污水处理的效率。
（发明人：张韵璇; 吉鹏; 杨翠柳; 李画瑶）
