申请日2021.06.16
公开日期2021.12.14
IPC分类C02F3/12;C02F3/10;C02F3/28
摘要
本实用新型公开了一种MBR膜污水处理装置，涉及环保设备领域，该MBR膜污水处理装置包括上下开口的矩形筒状排水筒和若干组装筒，排水筒和组装筒的截面和尺寸均相同，且组装筒叠放在排水筒的上方，每个组装筒内均密封安装有MBR过滤膜，排水筒外壁两侧对称垂直设有两平板状的支撑板，支撑板顶部均垂直设有柱状的插杆，排水筒上部和所有的组装筒外部均套有一个矩形筒状的固定套筒，固定套筒外壁两侧对称垂直设有两平板状的侧板，两侧板底部对应于两插杆垂直设有两筒状的锁紧筒。
权利要求

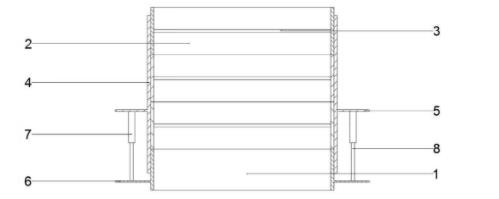

1.一种MBR膜污水处理装置，其特征在于：所述MBR膜污水处理装置包括上下开口的矩形筒状排水筒（1）和若干组装筒（2），排水筒（1）和组装筒（2）的截面和尺寸均相同，且组装筒（2）叠放在排水筒（1）的上方，每个组装筒（2）内均密封安装有MBR过滤膜（3），排水筒（1）外壁两侧对称垂直设有两平板状的支撑板（6），支撑板（6）顶部均垂直设有柱状的插杆（8），排水筒（1）上部和所有的组装筒（2）外部均套有一个矩形筒状的固定套筒（4），固定套筒（4）外壁两侧对称垂直设有两平板状的侧板（5），两侧板（5）底部对应于两插杆（8）垂直设有两筒状的锁紧筒（7）。
2.根据权利要求1所述的MBR膜污水处理装置，其特征在于：所述排水筒（1）和组装筒（2）均由不锈钢制造，组装筒（2）均通过螺钉固定安装有MBR过滤膜（3）。
3.根据权利要求1所述的MBR膜污水处理装置，其特征在于：所述支撑板（6）和插杆（8）均由不锈钢制造，支撑板（6）均通过焊接与排水筒（1）和插杆（8）连接。
4.根据权利要求1所述的MBR膜污水处理装置，其特征在于：所述固定套筒（4）和侧板（5）均由不锈钢制造，固定套筒（4）和侧板（5）均通过焊接连接。
5.根据权利要求1所述的MBR膜污水处理装置，其特征在于：所述锁紧筒（7）均由不锈钢制造，锁紧筒（7）通过螺钉固定在侧板（5）上，锁紧筒（7）内部均安装有可以锁紧插杆（8）的锁扣。
说明书
MBR膜污水处理装置
技术领域
本实用新型涉及环保设备领域，具体涉及一种MBR膜污水处理装置。
背景技术
MBR膜污水处理装置是一种将高效膜分离技术与传统活性污泥法相结合的新型高效污水处理设备。利用MBR膜组件代替传统活性污泥法中的二沉池，大大提高了系统固液分离的能力，从而使系统出水水质和容积负荷都得到大幅度提高，出水可以作为中水回用。由于膜的过滤作用。微生物被完全截留在生物反应器中，实现了水力停留时间与活性污泥泥龄的彻底分离，消除了传统活性污泥法中污泥膨胀问题。现有的MBR膜污水处理装置设计得比较传统，不便于拆除出MBR过滤膜，将MBR过滤膜组件取出清洗速度慢且不方便，经常清洗不彻底，操作起来非常低效。
实用新型内容
本实用新型主要解决的技术问题是提供一种MBR膜污水处理装置，结构设计得非常简单，可以方便快捷地拆出MBR过滤膜组件，便于清洗MBR过滤膜，操作简单快捷。
为实现上述目的，本实用新型提供以下的技术方案：
该MBR膜污水处理装置包括上下开口的矩形筒状排水筒和若干组装筒，排水筒和组装筒的截面和尺寸均相同，且组装筒叠放在排水筒的上方，每个组装筒内均密封安装有MBR过滤膜，排水筒外壁两侧对称垂直设有两平板状的支撑板，支撑板顶部均垂直设有柱状的插杆，排水筒上部和所有的组装筒外部均套有一个矩形筒状的固定套筒，固定套筒外壁两侧对称垂直设有两平板状的侧板，两侧板底部对应于两插杆垂直设有两筒状的锁紧筒。
作为本技术方案的进一步优化，所述排水筒和组装筒均由不锈钢制造，组装筒均通过螺钉固定安装有MBR过滤膜。
作为本技术方案的进一步优化，所述支撑板和插杆均由不锈钢制造，支撑板均通过焊接与排水筒和插杆连接。
作为本技术方案的进一步优化，所述固定套筒和侧板均由不锈钢制造，固定套筒和侧板均通过焊接连接。
作为本技术方案的进一步优化，所述锁紧筒均由不锈钢制造，锁紧筒通过螺钉固定在侧板上，锁紧筒内部均安装有可以锁紧插杆的锁扣。
采用以上技术方案的有益效果是：该MBR膜污水处理装置在使用时可以将排水筒摆放在底部且与接水的容器连通，然后将污水从上方的组装筒灌入。污水通过若干层的MBR过滤膜进行层层过滤。清洗时可以打开锁紧筒的锁扣，然后将锁紧筒从插杆拔出，将固定套筒从所有的组装筒上拔出。最后可方便地拆分开所有的组装筒，对各个MBR过滤膜进行物理和化学清洗，操作简单方便，组装起来也很快捷。该MBR膜污水处理装置结构设计得非常简单，可以方便快捷地拆出MBR过滤膜组件，便于清洗MBR过滤膜，操作简单快捷。
（发明人：吕锡元; 吕飞龙）
