高新可见光催化污水处理装置

发布时间:2023-1-11 9:33:52  中国污水处理工程网

申请日2021.05.11

公开日期2021.12.14

IPC分类C02F1/30

摘要

本实用新型涉及一种可见光催化污水处理设备,包括箱体和支架,所述箱体内部设置有安装槽,所述安装槽内部设置有安装座,所述箱体外壁开设有凹槽,所述凹槽内部开设有导轨,所述箱体外壁设置有移动块,所述移动块与所述导轨相适配,所述移动块上端设置有支架,所述支架上端设置有连接架,所述连接架一侧设置有反光镜。本实用新型具有光催化处理功能,解决了现有的污水处理设备缺少有效的光催化处理设备的问题,使得在对一些污水的处理上需要花费不必要的人力和物力,造成一种资源的浪费。


权利要求

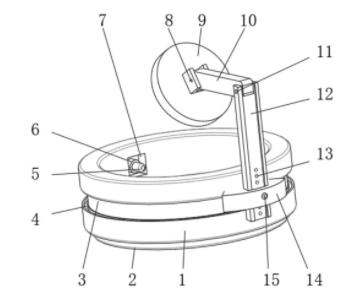

1.一种可见光催化污水处理设备,其特征在于:包括箱体(1)和支架(12),所述箱体(1)内部设置有安装槽(7),所述安装槽(7)内部设置有安装座(6),所述箱体(1)外壁开设有凹槽(3),所述凹槽(3)内部开设有导轨(4),所述箱体(1)外壁设置有移动块(14),所述移动块(14)与所述导轨(4)相适配,所述移动块(14)上端设置有支架(12),所述支架(12)上端设置有连接架(10),所述连接架(10)一侧设置有反光镜(9)。

2.根据权利要求1所述一种可见光催化污水处理设备,其特征在于:所述箱体(1)下端设置有底座(2)。

3.根据权利要求1所述一种可见光催化污水处理设备,其特征在于:所述安装座(6)表面设置有喷头(5)。

4.根据权利要求1所述一种可见光催化污水处理设备,其特征在于:所述连接架(10)一侧设置有第一转轴(16),所述支架(12)上端开设有第一通孔(8),所述第一转轴(16)转动插接于所述第一通孔(8)内部。

5.根据权利要求1所述一种可见光催化污水处理设备,其特征在于:所述连接架(10)一侧设置有第二转轴(17),所述反光镜(9)上端开设有第二通孔(11),所述第二转轴(17)转动插接于所述第二通孔(11)内部。

6.根据权利要求1所述一种可见光催化污水处理设备,其特征在于:所述支架(12)外壁开设有限位槽(13)。

7.根据权利要求6所述一种可见光催化污水处理设备,其特征在于:所述限位槽(13)内部插接有限位销(15)。

说明书

一种可见光催化污水处理设备

技术领域

本实用新型涉及技术领域,具体涉及一种可见光催化污水处理设备。

背景技术

污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程,污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活。

经过海量检索,发现现有技术公开号为CN208865244U,公开了一种城市用污水处理设备,包括箱体,所述箱体内部设有沉淀池一和沉淀池二,所述沉淀池一和沉淀池二之间设有隔板,所述箱体的前端面偏上侧设有U型管道,前端的U型管道的两个输出口分别和沉淀池一和沉淀池二相连通,前端的U型管道通过U型管道中部的三通阀一和进水管相连通,所述箱体的后端面偏上侧设有U型管道,本实用新型可以避免传统污水处理设备清理时需要暂停污水处理工作的缺陷,能在进行污水设备清理的过程中,保证污水处理设备的正常工作,进而有效保证污水处理系统的正常运行,可以避免采用人工对污水处理设备的内部进行清理,降低了使用者的劳动负荷,给使用者带来了极大的便利。

综上所述,现有的污水处理设备缺少有效的光催化处理设备,使得在对一些污水的处理上需要花费不必要的人力和物力,造成一种资源的浪费。

实用新型内容

本实用新型提供了一种可见光催化污水处理设备,解决了以上所述的技术问题。

本实用新型解决上述技术问题的方案如下:一种可见光催化污水处理设备,包括箱体和支架,所述箱体内部设置有所述安装槽,所述安装槽内部设置有所述安装座,所述箱体外壁开设有所述凹槽,所述凹槽内部开设有所述导轨,所述箱体外壁设置有所述移动块,所述移动块与所述导轨相适配,所述移动块上端设置有所述支架,所述支架上端设置有所述连接架,所述连接架一侧设置有所述反光镜。

本实用新型的有益效果是:本装置将污水装入箱体内部,当阳光斜照在反光镜上,反光镜可以有效的聚光照射污水表面,喷头可以向污水内部无间断提供光催化剂,加快对污水的处理。

在上述技术方案的基础上,本实用新型还可以做如下改进。

进一步,所述箱体下端设置有所述底座。

采用上述进一步方案的有益效果是:底座的作用是增加箱体的稳定性。

进一步,所述安装座表面设置有所述喷头。

采用上述进一步方案的有益效果是:喷头的作用是定时向箱体额内部加注催化剂。

进一步,所述连接架一侧设置有所述第一转轴,所述支架上端开设有所述第一通孔,所述第一转轴转动插接于所述第一通孔内部。

采用上述进一步方案的有益效果是:第一转轴可以在第一通孔内部转动。

进一步,所述连接架一侧设置有所述第二转轴,所述反光镜上端开设有所述第二通孔,所述第二转轴转动插接于所述第二通孔内部。

采用上述进一步方案的有益效果是:第二转轴可以在第二通孔内部转动。

进一步,所述支架外壁开设有所述限位槽。

采用上述进一步方案的有益效果是:限位槽为限位销提供安装部位。

进一步,所述限位槽内部插接有所述限位销。

采用上述进一步方案的有益效果是:所述限位销与所述限位槽相适配,可以有效的定位支架的高度,方便反光镜的采光效果。

上述说明仅是本实用新型技术方案的概述,为了能够更清楚了解本实用新型的技术手段,并可依照说明书的内容予以实施,以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。

(发明人:雷鸣; 谷泳; 周文昌; 苗旭峰; 谷红伟)
