申请日2021.06.15
公开日期2021.12.17
IPC分类C02F3/12;C02F9/14
摘要
本实用新型公开了一种生物曝气滤池，包括池体、顶盖和制冷盒，所述池体的一侧通过螺钉设置有制冷盒，所述制冷盒的一侧通过安装槽设置有半导体制冷片，且半导体制冷片的一端通过螺钉设置有温控器，所述温控器的下端进风口通过螺钉设置有鼓风机，所述制冷盒的下端设置有曝气管，且曝气管上设置有气体流量计，所述池体的顶部设置有顶盖。该新型生物曝气滤池能降低污水温度消除异味，能吸附水体内的有害物质，净化水质，适合广泛推广使用。
权利要求

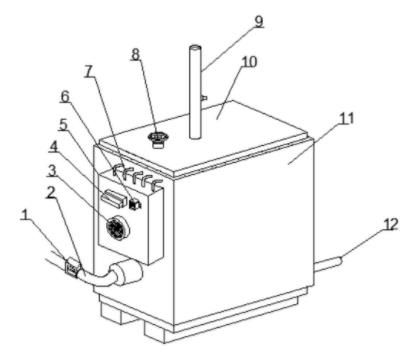

1.一种生物曝气滤池，包括池体(11)、顶盖(10)和制冷盒(5)，其特征在于：所述池体(11)的一侧通过螺钉设置有制冷盒(5)，所述制冷盒(5)的一侧通过安装槽设置有半导体制冷片(4)，且半导体制冷片(4)的一端通过螺钉设置有温控器(6)，所述温控器(6)的下端进风口通过螺钉设置有鼓风机(3)，所述制冷盒(5)的下端设置有曝气管(2)，且曝气管(2)上设置有气体流量计(1)，所述池体(11)的顶部设置有顶盖(10)。
2.根据权利要求1所述的一种生物曝气滤池，其特征在于：所述池体(11)内上端通过定位板及螺钉设置有过滤网(15)，所述池体(11)内底端通过螺钉设置曝气分散管(13)，且曝气分散管(13)连接曝气管(2)，所述曝气分散管(13)和过滤网(15)之间通过钢丝吊绳(16)连接网盒(14)，所述顶盖(10)的顶部设置有泄压阀(8)。
3.根据权利要求1所述的一种生物曝气滤池，其特征在于：所述半导体制冷片(4)的制冷端位于制冷盒(5)内，所述温控器(6)的检测探头位于池体(11)内，且温控器(6)的输出端与半导体制冷片(4)的输入端通过导线相连。
4.根据权利要求1所述的一种生物曝气滤池，其特征在于：所述制冷盒(5)顶部出风口通过制冷管(7)连通池体(11)，所述气体流量计(1)的检测端位于曝气管(2)内。
5.根据权利要求1所述的一种生物曝气滤池，其特征在于：所述顶盖(10)的顶部和池体(11)的一侧分别设置有通入管(9)和排放管(12)，且通入管(9)和排放管(12)上设置有控制阀。
说明书
一种生物曝气滤池
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种生物曝气滤池。
背景技术
曝气的基本作用是产生并促使氧气有效地与水接触,在生物氧化作用不断消耗氧气的情况下提供氧气,保持水中一定的溶解氧浓度；除供氧外,还在曝气池区产生足够的搅拌混合作用,促进水的循环流动,使得活性污泥与废水充分的接触混合；维持着混合液一定的运动速度,使活性污泥在混合液中始终保持悬浮状态。污水处理中多需要通过生物曝气滤池对水体进行净化，提高水质。
现有的生物曝气滤池存在以下缺点：1、生物曝气滤池不能降低污水温度消除异味；2、不能吸附水体内的有害物质，净化水质。为此，我们提出一种生物曝气滤池。
实用新型内容
本实用新型的主要目的在于提供一种生物曝气滤池，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种生物曝气滤池，包括池体、顶盖和制冷盒，所述池体的一侧通过螺钉设置有制冷盒，所述制冷盒的一侧通过安装槽设置有半导体制冷片，且半导体制冷片的一端通过螺钉设置有温控器，所述温控器的下端进风口通过螺钉设置有鼓风机，所述制冷盒的下端设置有曝气管，且曝气管上设置有气体流量计，所述池体的顶部设置有顶盖。
进一步地，所述池体内上端通过定位板及螺钉设置有过滤网，所述池体内底端通过螺钉设置曝气分散管，且曝气分散管连接曝气管，所述曝气分散管和过滤网之间通过钢丝吊绳连接网盒，所述顶盖的顶部设置有泄压阀；开启顶盖顶部的泄压阀起到泄压的效果，保证池体内的稳定。
进一步地，所述半导体制冷片的制冷端位于制冷盒内，所述温控器的检测探头位于池体内，且温控器的输出端与半导体制冷片的输入端通过导线相连。
进一步地，所述制冷盒顶部出风口通过制冷管连通池体，所述气体流量计的检测端位于曝气管内；利用气体流量计便于检测曝气流入的量。
进一步地，所述顶盖的顶部和池体的一侧分别设置有通入管和排放管，且通入管和排放管上设置有控制阀。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型一种生物曝气滤池，通过通入管将污水通入到池体内，利用过滤网对水体内的杂质进行有效的过滤，提高水质，并且在网盒内存储活性炭吸附颗粒，可以吸附污水内的有毒有害物质，净化水质，利用曝气管便于通入曝气，并且通过曝气分散管进行分散，快速混合到污水内，防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的，效果显著。
2.本实用新型一种生物曝气滤池，利用温控器检测到池体内的温度超过设定值时自动开启半导体制冷片和鼓风机，利用半导体制冷片对制冷盒内快速制冷降温，利用鼓风机将外界的气体鼓入到制冷盒内，在气体压力的作用下，冷气体经制冷管进入池体内，降低污水温度，避免高温细菌滋生，产生异味，造成二次污染，开启顶盖顶部的泄压阀起到泄压的效果，保证池体内的稳定。
（发明人：王卫忠; 张燕华）
