公布日：2022.03.25
申请日：2021.12.16
分类号：C02F9/08(2006.01)I;B01D36/04(2006.01)I
摘要

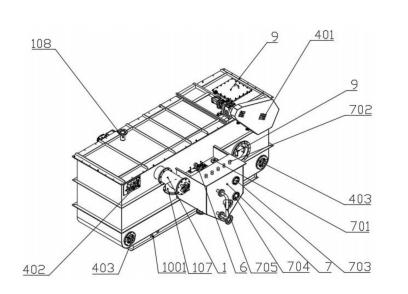

本发明公开了一种新型沉淀过滤污水处理机，包括箱体，箱体内上部设有过滤绞龙，过滤绞龙进料端上方的箱体开设有进水口，箱体内部设有沉降室，过滤绞龙下部设有三道平行的沉降斜板，沉降斜板将沉降室分隔为四个区域，沉降室内设有刮板捞渣装置，刮板捞渣装置沿沉降室侧壁作环形运动，箱体一侧的外部设有消毒室，箱体与消毒室连接一侧开设有溢流孔，消毒室与沉降室之间通过振动过滤装置连通，消毒室的顶端设置有投药口，内部安装有紫外线灯，消毒室外侧设有观察镜和液位计，消毒室和沉降室底部均设有泻放口，沉降室的顶端和侧面分别开设有检修口。本发明结构紧凑，提高了污水处理效果，降低了处理成本，便于广泛推广。
权利要求书
1.一种新型沉淀过滤污水处理机，其特征在于，包括箱体，箱体内上部设有过滤绞龙，所述过滤绞龙两端分别贯穿箱体的前后侧壁并延伸至箱体外，过滤绞龙进料端上方的箱体开设有进水口，过滤绞龙出料端下方开设有排渣口，箱体内部设有沉降室，过滤绞龙下部设有三道平行的沉降斜板，所述三道沉降斜板将沉降室分隔为四个区域，所述沉降室内设有刮板捞渣装置，所述刮板捞渣装置沿沉降室侧壁作环形运动，刮板捞渣装置的顶部下方安装有水平筛网，箱体一侧的外部设有消毒室，箱体与消毒室连接一侧开设有溢流孔，所述消毒室与沉降室之间通过振动过滤装置连通，所述消毒室的顶端设置有投药口，消毒室内部安装有紫外线灯，消毒室外侧设有观察镜和液位计，所述消毒室和沉降室底部均设有泻放口，所述沉降室的顶端和侧面分别开设有检修口。
2.根据权利要求1所述的一种新型沉淀过滤污水处理机，其特征在于：所述过滤绞龙包括螺旋轴，所述螺旋转上固接有带透水孔的正向螺旋叶片和反向螺旋叶片，所述反向螺旋叶片设置于螺旋轴的出料端，所述过滤绞龙在箱体内部设有壳体，壳体上半部V型设置，壳体顶部与箱体内部的水平导板固接，壳体两端分别与箱体前、后侧内壁固接，所述过滤绞龙进料端底部的壳体设有粗过滤孔，出料端底部的壳体设有细过滤孔。
3.根据权利要求2所述的一种新型沉淀过滤污水处理机，其特征在于：所述粗过滤孔和细过滤孔均设置为倒锥型。
4.根据权利要求2所述的一种新型沉淀过滤污水处理机，其特征在于：所述水平筛网采用梯形筛条制成，筛条的安装方向与刮板捞渣装置的运动方向一致，筛条之间的间隙小于过滤壳体的粗过滤孔的直径，所述水平筛网的高度与过滤绞龙的壳体顶部齐平。
5.根据权利要求1所述的一种新型沉淀过滤污水处理机，其特征在于：所述刮板捞渣装置包括一个驱动轴，一个张紧轴，两个从动轴，通过两根链条连接各轴，链条上均匀分布有捞渣刮板，所述刮板捞渣装置两侧设置有导向斜板。
6.根据权利要求1所述的一种新型沉淀过滤污水处理机，其特征在于：所述振动过滤机包括驱动减速机、过滤网和固定板，所述过滤网安装于消毒室侧壁的网槽内，过滤网顶端两侧固接有振动弹簧，振动弹簧顶端与固定板底面固接，振动弹簧内部设有导向杆，导向杆底端与过滤网固接，顶部穿过固定板上开设的通孔，过滤网顶端中部固接有驱动杆，驱动杆顶端固接有半圆的滑动板，所述驱动杆的滑动板与驱动减速机的凸轮接触，并随凸轮的转动带动过滤网作上下往复运动，所述振动过滤机设于消毒室顶部，所述固定板与消毒室顶端螺接固定。
7.根据权利要求5所述的一种新型沉淀过滤污水处理机，其特征在于：所述过滤网采用梯形筛条制成，梯形筛条竖直设置。
8.根据权利要求1所述的一种新型沉淀过滤污水处理机，其特征在于：所述沉降斜板为多片组装式，沉降斜板与箱体底面倾斜角度设置为60°。
9.根据权利要求1所述的一种新型沉淀过滤污水处理机，其特征在于：所述观察镜包括上、下观察镜。
10.根据权利要求1所述的一种新型沉淀过滤污水处理机，其特征在于：所述箱体底部设有框架，所述框架两侧设有对称的吊耳。
发明内容
本发明的目的在于提供一种新型沉淀过滤污水处理机，结构紧凑，运行简单，占地面积小，方便安装和移动，推动污水处理的发展，提高污水处理的标准。
为实现上述目的，本发明提供如下技术方案：
一种新型沉淀过滤污水处理机，包括箱体，箱体内上部设有过滤绞龙，所述过滤绞龙两端分别贯穿箱体的前后侧壁并延伸至箱体外，过滤绞龙进料端上方的箱体开设有进水口，过滤绞龙出料端下方开设有排渣口，箱体内部设有沉降室，过滤绞龙下部设有三道平行的沉降斜板，所述三道沉降斜板将沉降室分隔为四个区域，所述沉降室内设有刮板捞渣装置，所述刮板捞渣装置沿沉降室侧壁作环形运动，刮板捞渣装置的顶部下方安装有水平筛网，箱体一侧的外部设有消毒室，箱体与消毒室连接一侧开设有溢流孔，所述消毒室与沉降室之间通过振动过滤装置连通，所述消毒室的顶端设置有投药口，消毒室内部安装有紫外线灯，消毒室外侧设有观察镜和液位计，所述消毒室和沉降室底部均设有泻放口，所述沉降室的顶端和侧面分别开设有检修口。本发明将过滤绞龙、沉降室、振动过滤机和消毒室合为一体，紧凑配置，占地面积小，方便拆装、维护，经过四个机构的多重过滤、沉淀和消毒，提高了污水的处理效果，有效降低了污水中的杂质、有毒有害物质，提高水质，便于污水的再次利用，消毒室顶端的投药口可以投放消毒剂，配合紫外线灯进行双重杀菌，消毒室的顶端和侧面分别开设有检修口，两个检修口可实现对设备多角度的安全检修和维护。
优选的，所述过滤绞龙包括螺旋轴，所述螺旋转上固接有带透水孔的正向螺旋叶片和反向螺旋叶片，所述反向螺旋叶片设置于螺旋轴的出料端，所述过滤绞龙在箱体内部设有壳体，壳体上半部V型设置，壳体顶部与箱体内部的水平导板固接，壳体两端分别与箱体前、后侧内壁固接，所述过滤绞龙进料端底部的壳体设有粗过滤孔，出料端底部的壳体设有细过滤孔。在正向螺旋叶片和反向螺旋叶片上开设透水孔，减小污水的输送阻力，反向螺旋叶片可防止滤渣堆积在尾部，避免形成死角；壳体上半部V型设置，既可以增加进水量，同时可以防止进水量的波动，起到缓冲处理的作用；进料端底部的粗过滤孔可以增加污水处理量，过滤大的污染物，出料端底部的细过滤孔可以过滤小的污染物和捞渣刮板环形运动输送上来的污染物，形成分级过滤。
优选的，所述粗过滤孔和细过滤孔均设置为倒锥型。采用倒锥型过滤孔过滤效率高，液体穿透阻力小，提高液体流速。
优选的，所述水平筛网采用梯形筛条制成，筛条的安装方向与刮板捞渣装置的运动方向一致，筛条之间的间隙小于过滤壳体的粗过滤孔的直径，所述水平筛网的高度与过滤绞龙的壳体顶部齐平。筛条之间的间隙小于过滤绞龙的粗过滤孔的直径有助于将污水中的污染物进一步过滤，使随捞渣刮板运动的污水重新回到沉降室，减轻过滤绞龙的工作负荷。
优选的，所述刮板捞渣装置包括一个驱动轴，一个张紧轴，两个从动轴，通过两根链条连接各轴，链条上均匀分布有捞渣刮板，所述刮板捞渣装置两侧设置有导向斜板。可根据刮板捞渣装置的运行状态调整张紧轴，从而控制链条的张紧程度，减小了刮板捞渣装置的故障率，延长了链条的寿命；导向斜板可以有效防止捞渣刮板上的污染物再次落入污水中，提高了捞渣刮板的捞渣量和效率。
优选的，所述振动过滤机包括驱动减速机、过滤网和固定板，所述过滤网安装于消毒室侧壁的网槽内，过滤网顶端两侧固接有振动弹簧，振动弹簧顶端与固定板底面固接，振动弹簧内部设有导向杆，导向杆底端与过滤网固接，顶部穿过固定板上开设的通孔，过滤网顶端中部固接有驱动杆，驱动杆顶端固接有半圆的滑动板，所述驱动杆的滑动板与驱动减速机的凸轮接触，并随凸轮的转动带动过滤网作上下往复运动，所述振动过滤机设于消毒室顶部，所述固定板与消毒室顶端螺接固定。振动弹簧内设置导向杆，保证了振动弹簧能够在设计的轨迹上往复运动，不会产生偏移；可随着固定板的拆装将过滤网整体取出、维修或者更换，操作简单。
优选的，所述过滤网采用梯形筛条制成，梯形筛条竖直设置。将筛条的安装方向与振动方向保持一致，有助于减少污染物附着在过滤网上，产生自清理效果，避免堵塞，增大污水通过面积。
优选的，所述沉降斜板为多片组装式，沉降斜板与箱体底面倾斜角度设置为60°。沉降斜板中间区域能有效降低过滤绞龙过滤液的紊流和波动，减少干扰其他区域沉降效果；该沉降斜板为60°倾斜安装，能够延长污染颗粒的沉降通道和沉降面积，增加沉降效果；该沉降斜板同样为多片组装式，当锈蚀及磨损后可方便更换，也可以根据沉降效果更换更大面积的沉降斜板，增加提高沉降效果。
优选的，所述观察镜包括上、下观察镜。在消毒室的外侧安装有上、下玻璃观察镜，可方便现场直观的观察液位高度和过滤水最终处理效果，然后根据处理效果调整设备参数，保证出水达标合格。
优选的，所述箱体底部设有框架，所述框架两侧设有对称的吊耳。在框架上加装对称的吊耳，方便设备的吊装和运输。
本发明与现有技术相比，具有以下优点：
本发明让污水依次通过过滤绞龙、沉降室、振动过滤机和消毒室；经过以上四个机构的多重过滤、多重沉淀、多重消毒，提高了污水处理效果，有效降低了污水中的杂质、有毒有害物质，提高水质，便于污水的再次利用，提高了水资源利用率。
（发明人：宋玉君;季俊杰;金枫;胡敏;陈丹;殷堂兵）
