公布日：2022.01.04
申请日：2021.10.21
分类号：B01D50/00(2006.01)I
摘要
本发明公开了一种用于农田废水的集成处理装置，包括沉淀箱和过滤箱，过滤箱上安装有可转动的过滤网，过滤网的部分网面横向拦截于过滤箱内，并将过滤箱分隔为上、下两腔体，过滤网的剩余部分网面延伸出过滤箱外，过滤箱上腔体内设有进水管，进水管上活动套设有分隔板，分隔板边缘与过滤箱上腔体内壁滑动接触，过滤箱的外侧边设有驱动杆，驱动杆活动穿过过滤网的中心位置并与过滤网螺纹配合，驱动杆的顶端通过联动杆与分隔板顶面连接；分隔板在过滤箱上腔体内水压增大时沿进水管外壁向上移动，同步带动联动杆以及驱动杆向上移动，进而带动过滤网转动，使过滤网的不同网面横向拦截于过滤箱内。本发明可针对农田废水进行沉淀、过滤集成化处理。
权利要求书

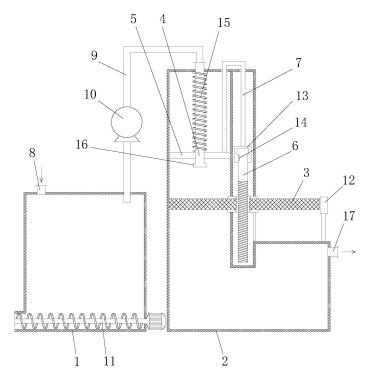

1.一种用于农田废水的集成处理装置，包括沉淀箱(1)和过滤箱(2)，其特征在于，所述过滤箱(2)上安装有可转动的过滤网(3)，所述过滤网(3)的部分网面横向拦截于过滤箱(2)内，并将过滤箱(2)分隔为上、下两腔体，过滤网(3)的剩余部分网面延伸出过滤箱(2)外，所述过滤箱(2)上腔体内设有进水管(4)，所述进水管(4)上活动套设有分隔板(5)，所述分隔板(5)边缘与过滤箱(2)上腔体内壁滑动接触，过滤箱(2)的外侧边设有驱动杆(6)，所述驱动杆(6)活动穿过过滤网(3)的中心位置并与过滤网(3)螺纹配合，驱动杆(6)的顶端通过联动杆(7)与分隔板(5)顶面连接；所述分隔板(5)在过滤箱(2)上腔体内水压增大时沿进水管(4)外壁向上移动，同步带动联动杆(7)以及驱动杆(6)向上移动，进而带动过滤网(3)转动，使过滤网(3)的不同网面横向拦截于过滤箱(2)内。
2.根据权利要求1所述的一种用于农田废水的集成处理装置，其特征在于，所述沉淀箱(1)顶部设有入水口(8)和输送管(9)，所述输送管(9)与过滤箱(2)的进水管(4)连通，且在输送管(9)上设有水泵(10)。
3.根据权利要求1所述的一种用于农田废水的集成处理装置，其特征在于，所述沉淀箱(1)的底部设有螺旋排泥机构(11)。
4.根据权利要求1所述的一种用于农田废水的集成处理装置，其特征在于，所述过滤网(3)的边缘位置设有用于限制过滤网(3)仅能朝一个方向转动的第一限位器(12)，所述联动杆(7)的端部设有旋转座(13)，所述驱动杆(6)顶端与旋转座(13)可转动配合连接，且在旋转座(13)上设有用于限制驱动杆(6)仅能朝一个方向转动的第二限位器(14)；当驱动杆(6)向上移动时，驱动杆(6)与过滤网(3)之间产生扭矩力，此时驱动杆(6)在第二限位器(14)的作用下保持不转，而过滤网(3)在扭矩力作用下转动；当驱动杆(6)向下移动时，驱动杆(6)与过滤网(3)之间产生相反方向的扭矩力，此时过滤网(3)在第一限位器(12)的作用下保持不转，而驱动杆(6)在扭矩力作用下转动。
5.根据权利要求4所述的一种用于农田废水的集成处理装置，其特征在于，所述第一限位器(12)和第二限位器(14)均采用棘轮原理结构。
6.根据权利要求1所述的一种用于农田废水的集成处理装置，其特征在于，所述进水管(4)上套设有弹簧件(15)，所述弹簧件(15)底端与分隔板(5)顶面连接。
7.根据权利要求1所述的一种用于农田废水的集成处理装置，其特征在于，所述进水管(4)的底端形成有防脱凸环(16)。
8.根据权利要求1所述的一种用于农田废水的集成处理装置，其特征在于，所述过滤箱(2)下腔体的侧边设有出水口(17)。
发明内容
本发明的目的在于提供一种用于农田废水的集成处理装置，其解决了现有农田废水处理装置在过滤废水时需要人工频繁的清理或更换过滤网，导致处理效率低下的问题。
本发明通过以下技术方案来实现上述目的：
一种用于农田废水的集成处理装置，包括沉淀箱和过滤箱，所述过滤箱上安装有可转动的过滤网，所述过滤网的部分网面横向拦截于过滤箱内，并将过滤箱分隔为上、下两腔体，过滤网的剩余部分网面延伸出过滤箱外，所述过滤箱上腔体内设有进水管，所述进水管上活动套设有分隔板，所述分隔板边缘与过滤箱上腔体内壁滑动接触，过滤箱的外侧边设有驱动杆，所述驱动杆活动穿过过滤网的中心位置并与过滤网螺纹配合，驱动杆的顶端通过联动杆与分隔板顶面连接；
所述分隔板在过滤箱上腔体内水压增大时沿进水管外壁向上移动，同步带动联动杆以及驱动杆向上移动，进而带动过滤网转动，使过滤网的不同网面横向拦截于过滤箱内。
进一步改进在于，所述沉淀箱顶部设有入水口和输送管，所述输送管与过滤箱的进水管连通，且在输送管上设有水泵。
进一步改进在于，所述沉淀箱的底部设有螺旋排泥机构。
进一步改进在于，所述过滤网的边缘位置设有用于限制过滤网仅能朝一个方向转动的第一限位器，所述联动杆的端部设有旋转座，所述驱动杆顶端与旋转座可转动配合连接，且在旋转座上设有用于限制驱动杆仅能朝一个方向转动的第二限位器；
当驱动杆向上移动时，驱动杆与过滤网之间产生扭矩力，此时驱动杆在第二限位器的作用下保持不转，而过滤网在扭矩力作用下转动；当驱动杆向下移动时，驱动杆与过滤网之间产生相反方向的扭矩力，此时过滤网在第一限位器的作用下保持不转，而驱动杆在扭矩力作用下转动。
进一步改进在于，所述第一限位器和第二限位器均采用棘轮原理结构。
进一步改进在于，所述进水管上套设有弹簧件，所述弹簧件底端与分隔板顶面连接。
进一步改进在于，所述进水管的底端形成有防脱凸环。
进一步改进在于，所述过滤箱下腔体的侧边设有出水口。
本发明的有益效果在于：本发明可针对农田废水进行沉淀、过滤集成化处理，降低含污量；且在过滤过程中，可根据过滤网的堵塞情况，在无动力源前提下自动调整网面，将未堵塞的网面转入使用，将被堵塞的网面转出，实现不停机清理，而过滤过程始终运行，这样整体的废水处理效率得到了显著提升。
（发明人：陈玉东;甘信宏;赵珅;邓绍坡;李旭伟;姜登登;尹爱经;丁达）
