公布日：2022.02.11
申请日：2021.10.22
分类号：C02F11/122(2019.01)I;B08B9/093(2006.01)I
摘要
本发明涉及一种高效率生活污水处理用污泥浓缩设备，包括污泥浓缩罐、清洗组件和压滤组件，所述污泥浓缩罐底部的四周均固定安装有支撑腿，所述支撑腿的底部固定安装有安装座，所述污泥浓缩罐顶部的左侧固定安装有补水泵，所述补水泵的出口固定安装有一端贯穿并延伸至污泥浓缩罐内部的第二导水管。该高效率生活污水处理用污泥浓缩设备，通过设置有污水进管，在使用时，经由污水进管加入生活污水，生活污水中的污泥即会经由倒锥形孔传导至单向过滤板的下方，且单向过滤板下方的污泥不会再回到单向过滤板的上方，启动液压推杆使其带动单向过滤板下降，单向过滤板即会挤压污泥并开始进行对污泥的浓缩。
权利要求书

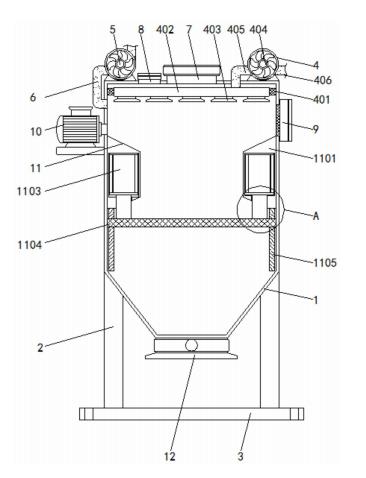

1.一种高效率生活污水处理用污泥浓缩设备，包括污泥浓缩罐(1)、清洗组件(4)和压滤组件(11)，其特征在于：所述污泥浓缩罐(1)底部的四周均固定安装有支撑腿(2)，所述支撑腿(2)的底部固定安装有安装座(3)，所述污泥浓缩罐(1)顶部的左侧固定安装有补水泵(5)，所述补水泵(5)的出口固定安装有一端贯穿并延伸至污泥浓缩罐(1)内部的第二导水管(6)，所述污泥浓缩罐(1)顶部的中间固定安装有一端贯穿并延伸至污泥浓缩罐(1)内部的污水进管(7)，所述污泥浓缩罐(1)顶部的左侧固定安装有一端贯穿并延伸至污泥浓缩罐(1)内部的排气管(8)；所述清洗组件(4)包括固定块(401)，所述固定块(401)设置于污泥浓缩罐(1)内腔侧壁的顶部，所述固定块(401)相对的一侧之间固定安装有环形分流管(402)，所述环形分流管(402)底部的四周均固定安装有散射喷头(403)，所述污泥浓缩罐(1)顶部的右侧固定安装有清洗泵(404)，所述清洗泵(404)的出口固定安装有一端贯穿污泥浓缩罐(1)并延伸环形分流管(402)内部的第一导水管(405)，所述清洗泵(404)的进口固定安装有连接管(406)；所述压滤组件(11)位于污泥浓缩罐(1)内部的底部。
2.根据权利要求1所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述支撑腿(2)的数量为四个且呈对称分布于污泥浓缩罐(1)底部的前后两侧，所述安装座(3)内部的四周均开设有安装孔。
3.根据权利要求1所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述固定块(401)的数量为四个且呈等距分布于污泥浓缩罐(1)内腔侧壁的四周，所述散射喷头(403)的数量为若干个且呈环形等距分布于环形分流管(402)底部的四周。
4.根据权利要求1所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述污泥浓缩罐(1)顶部的左右两侧均固定安装有与分别与清洗泵(404)和补水泵(5)固定连接的固定座，所述环形分流管(402)、散射喷头(403)和第一导水管(405)之间互相连通。
5.根据权利要求1所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述污泥浓缩罐(1)的右侧固定安装有一端贯穿并延伸至(1)内部的排水管(9)，所述污泥浓缩罐(1)左侧的顶部固定安装有一端贯穿并延伸至污泥浓缩罐(1)内部的加药泵(10)。
6.根据权利要求1所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述压滤组件(11)包括防护块(1101)，所述防护块(1101)设置于污泥浓缩罐(1)内腔的左右两侧壁，所述防护块(1101)的内部开设有固定槽(1102)，所述固定槽(1102)的内部固定安装有一端贯穿并延伸至防护块(1101)外部的固定槽(1103)，所述固定槽(1103)的输出轴固定安装有单向过滤板(1104)，所述防护块(1101)底部的前后两侧均固定安装有一端贯穿并延伸至单向过滤板(1104)外部的限位杆(1105)，两个所述防护块(1101)的顶部均呈倾斜设置。7.根据权利要求6所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述单向过滤板(1104)内部的四周均开设有与限位杆(1105)大小相适配的限位孔，所述单向过滤板(1104)内部的四周均开设有倒锥形孔。
8.根据权利要求1所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述污泥浓缩罐(1)底部的中间固定安装有一端贯穿并延伸至污泥浓缩罐(1)内部的排泥管(12)，所述污泥浓缩罐(1)正面的顶部固定安装有控制装置(13)，所述污泥浓缩罐(1)的正面固定安装有视窗(14)。
9.根据权利要求8所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述排泥管(12)的外表面固定安装有电磁阀，所述控制装置(13)通过导线分别与清洗泵(404)、补水泵(5)、加药泵(10)、固定槽(1103)和电磁阀电连接。
10.根据权利要求8所述的一种高效率生活污水处理用污泥浓缩设备，其特征在于：所述污泥浓缩罐(1)的底部呈漏斗状，所述排泥管(12)与污泥浓缩罐(1)连通，所述视窗(14)位于控制装置(13)底部的中间。
发明内容
针对现有技术的不足，本发明提供了一种高效率生活污水处理用污泥浓缩设备，具备浓缩效率高等优点，解决了无法快速完成污泥的浓缩，需要耗费大量的时间，且操作过于复杂的问题。
为实现上述目的，本发明提供如下技术方案：一种高效率生活污水处理用污泥浓缩设备，包括污泥浓缩罐、清洗组件和压滤组件，所述污泥浓缩罐底部的四周均固定安装有支撑腿，所述支撑腿的底部固定安装有安装座，所述污泥浓缩罐顶部的左侧固定安装有补水泵，所述补水泵的出口固定安装有一端贯穿并延伸至污泥浓缩罐内部的第二导水管，所述污泥浓缩罐顶部的中间固定安装有一端贯穿并延伸至污泥浓缩罐内部的污水进管，所述污泥浓缩罐顶部的左侧固定安装有一端贯穿并延伸至污泥浓缩罐内部的排气管；
所述清洗组件包括固定块，所述固定块设置于污泥浓缩罐内腔侧壁的顶部，所述固定块相对的一侧之间固定安装有环形分流管，所述环形分流管底部的四周均固定安装有散射喷头，所述污泥浓缩罐顶部的右侧固定安装有清洗泵，所述清洗泵的出口固定安装有一端贯穿污泥浓缩罐并延伸环形分流管内部的第一导水管，所述清洗泵的进口固定安装有连接管；
所述压滤组件位于污泥浓缩罐内部的底部。[0008]进一步，所述支撑腿的数量为四个且呈对称分布于污泥浓缩罐底部的前后两侧，所述安装座内部的四周均开设有安装孔。
进一步，所述固定块的数量为四个且呈等距分布于污泥浓缩罐内腔侧壁的四周，所述散射喷头的数量为若干个且呈环形等距分布于环形分流管底部的四周。
进一步，所述污泥浓缩罐顶部的左右两侧均固定安装有与分别与清洗泵和补水泵固定连接的固定座，所述环形分流管、散射喷头和第一导水管之间互相连通。
进一步，所述污泥浓缩罐的右侧固定安装有一端贯穿并延伸至内部的排水管，所述污泥浓缩罐左侧的顶部固定安装有一端贯穿并延伸至污泥浓缩罐内部的加药泵。
进一步，所述压滤组件包括防护块，所述防护块设置于污泥浓缩罐内腔的左右两侧壁，所述防护块的内部开设有固定槽，所述固定槽的内部固定安装有一端贯穿并延伸至防护块外部的固定槽，所述固定槽的输出轴固定安装有单向过滤板，所述防护块底部的前后两侧均固定安装有一端贯穿并延伸至单向过滤板外部的限位杆，两个所述防护块的顶部均呈倾斜设置。
进一步，所述单向过滤板内部的四周均开设有与限位杆大小相适配的限位孔，所述单向过滤板内部的四周均开设有倒锥形孔。
进一步，所述污泥浓缩罐底部的中间固定安装有一端贯穿并延伸至污泥浓缩罐内部的排泥管，所述污泥浓缩罐正面的顶部固定安装有控制装置，所述污泥浓缩罐的正面固定安装有视窗。
进一步，所述排泥管的外表面固定安装有电磁阀，所述控制装置通过导线分别与清洗泵、补水泵、加药泵、固定槽和电磁阀电连接。
进一步，所述污泥浓缩罐的底部呈漏斗状，所述排泥管与污泥浓缩罐连通，所述视窗位于控制装置底部的中间。
与现有技术相比，本申请的技术方案具备以下有益效果：
1、该高效率生活污水处理用污泥浓缩设备，通过设置有污水进管，在使用时，经由污水进管加入生活污水，生活污水中的污泥即会经由倒锥形孔传导至单向过滤板的下方，且单向过滤板下方的污泥不会再回到单向过滤板的上方，启动液压推杆使其带动单向过滤板下降，单向过滤板即会挤压污泥并开始进行对污泥的浓缩，通过设置有限位杆，使得单向过滤板不会发生偏移和晃动，大大的提高了污泥浓缩的速率和质量，通过设置有排气管和排水管，方便了污水和气体的排出，通过设置有加药泵，方便了在生活污水的处理过程中加药的操作。
2、该高效率生活污水处理用污泥浓缩设备，通过设置有清洗泵，在需要对污泥浓缩罐的内部进行清洗时，经由清洗泵泵入清水，清水即会通过第一导水管进入环形分流管的内部，并经由多个散射喷头均匀的喷洒污泥浓缩罐内壁的四周，即能够快速的完成清洗，避免影响后续污泥的浓缩质量，打开电磁阀即可方便的排出污泥浓缩罐内部完成浓缩的污泥，由于防护块的顶部均呈倾斜设置，使得污泥不会停留在防护块的顶部，通过设置有视窗，使得能够直观的观察到污泥浓缩罐内部污泥的浓缩情况，利于实际的使用。
（发明人：程功弼;汪筱亮;陈翠）
