公布日：2022.12.16
申请日：2022.09.01
分类号：C02F9/02(2006.01)I;C02F1/24(2006.01)N
摘要
本发明涉及污水处理设备技术领域，尤其涉及一种微纳气泡污水处理设备，包括：罐体一、罐体二、聚集管、排渣管、排渣机构、微纳米气泡发生机构；本发明首先微纳米气泡发生器对污水进行一次净化，而后通过导电圆环释放正电荷，让微纳米气泡携带杂质进入聚集管内，进行固液分离，最后通过微纳米气泡发生机构再次产生微纳米气泡，对污水进行二次净化，从而提高污水的进化效率，并且在杂质累计到一定量后，过滤网的透水率降低，让聚集管内水位上升，污水与杂质进入内管道，再通过排渣管排出，实现固液分离，在水位上升与下降的同时内管道跟随水位移动，通过毛刷对过滤网进行清理，防止杂质对过滤网进行卡合。
权利要求书

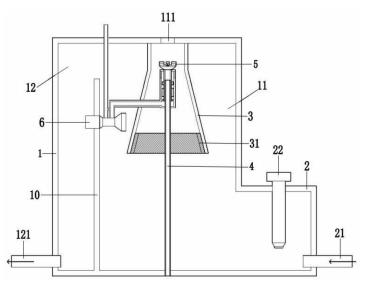

1.一种微纳气泡污水处理设备，包括：罐体一(1)、罐体二(2)、聚集管(3)、排渣管(4)、排渣机构(5)、微纳米气泡发生机构(6)；其特征在于：所述罐体一(1)内设置有隔板(10)，所述隔板(10)把罐体一(1)内分割成第一腔体(11)与第二腔体(12)，所述隔板(10)上端为连通口，所述第一腔体(11)的体积大于第二腔体(12)；所述第一腔体(11)的下端侧一连通罐体二(2)，所述罐体二(2)的高度小于罐体一(1)，所述罐体二(2)连接有进水管道(21)，所述罐体二(2)顶面设置有微纳米气泡发生器(22)，所述第二腔体(12)的一侧的下端连接有排水管道(121)；所述聚集管(3)设置在罐体一(1)的第一腔体(11)内，所述聚集管(3)为喇叭状，所述聚集管(3)上端与罐体一(1)顶面相固定，所述罐体一(1)的顶面上开设有排气孔(111)，所述聚集管(3)的内部下端设置有导电圆环(31)，所述导电圆环(31)释放正电荷，述排渣管(4)垂直设置在罐体一(1)的第一腔体(11)内，所述排渣管(4)下端贯穿罐体一(1)底面与外部相连通，所述排渣管(4)上端延伸进聚集管(3)内；所述排渣机构(5)包括：外管道(51)、内管道(52)、浮块组(53)，所述外管道(51)包裹排渣管(4)上端处，所述外管道(51)上端设置有过滤网(511)，所述外管道(51)内壁设置有管道(512)，所述内管道(52)位于外管道(51)内，且内管道(52)下端嵌套排渣管(4)上端，其中内管道(52)的上端始终位于外管道(51)的上方，所述内管道(52)的外壁上设置有安装板(521)，所述安装板(521)外壁上设置有毛刷(522)，所述安装板(521)设置有多个贯穿安装板(521)上下面的流水口(5211)，所述内管道(52)下端设置有挡板(523)，所述浮块组(53)包括：第一浮块(531)、第二浮块(532)、底座(533)、所述底座(533)轴心处设置有开口，所述底座(533)固定在内管道(52)的上端，所述底座(533)轴心处设置有开口，所述底座(533)上设置第一浮块(531)，所述第一浮块(531)的顶面设置第二浮块(532)，其中第一浮块(531)上开设有流水口(5311)。
2.根据权利要求1所述的一种微纳气泡污水处理设备，其特征在于：在过滤网(511)开启时,且过滤网(511)透水率最大时，聚集管(3)内的污水沿过滤网(511)流出，所述聚集管(3)内水位低于内管道(52)下降后上端的高度，在对过滤网(511)进行封堵后，所述聚集管(3)内水位高于内管道(52)上端上升后的高度。
3.根据权利要求1所述的一种微纳气泡污水处理设备，其特征在于：所述微纳米气泡发生机构(6)包括：喷头(61)、文丘里管(62)、进气管道(63)，所述喷头(61)设置在隔板(10)上，所述喷头(61)连通第一腔体(11)与第二腔体(12)，所述喷头(61)位于受导电圆环(31)的上方，所述喷头(61)上设置有多个微孔，所述文丘里管(62)与喷头(61)相连通，所述外管道(51)下端连通文丘里管(62)的缩颈段，其中文丘里管(62)与外管道(51)下端的连通的设置有引流板(621)，其目为，第一腔体(11)内的污水通过文丘里管(62)流向第二腔体(12)内时，通过引流板(621)，引导污水水平移动，防止污水向上灌入外管道(51)内，从而在引流板(621)处形成负压，让聚集管(3)内的污水沿外管道(51)、文丘里管(62)、喷头(61)进入第二腔体(12)内，所述通文丘里管(62)的缩颈段还连通进气管道(63)，文丘里管(62)通过进气管道(63)吸入外部空气，所述进气管道(63)通过支管(631)与外管道(51)下端连通。
发明内容
因此，本发明正是鉴于以上问题而做出的，本发明的目在于一种微纳气泡污水处理设备，通过集中上浮在水面上的杂质，对杂质进行间歇式排出，实现固液分离，同时污水在流动的过程中，微纳米气泡对污水进行两次净化，以提高净化效果，本发明是通过以下技术方案实现上述目的：一种微纳气泡污水处理设备，包括：罐体一、罐体二、聚集管、排渣管、排渣机构、微纳米气泡发生机构；
所述罐体一内设置有隔板，所述隔板把罐体一内分割成第一腔体与第二腔体，所述隔板上端为连通口，所述第一腔体的体积大于第二腔体；
所述第一腔体的下端侧一连通罐体二，所述罐体二的高度小于罐体一，所述罐体二连接有进水管道，所述罐体二顶面设置有微纳米气泡发生器，所述第二腔体的一侧的下端连接有排水管道；
所述聚集管设置在罐体一的第一腔体内，所述聚集管为喇叭状，所述聚集管上端与罐体一顶面相固定，所述罐体一的顶面上开设有排气孔，所述聚集管的内部下端设置有导电圆环，所述导电圆环释放正电荷；
所述排渣管垂直设置在罐体一的第一腔体内，所述排渣管下端贯穿罐体一底面与外部相连通，所述排渣管上端延伸进聚集管内；
所述排渣机构位于聚集管内，所述排渣机构包括：外管道、内管道、浮块组，所述外管道包裹排渣管上端处，所述外管道上端设置有过滤网，所述外管道内壁位于过滤网下方设置有管道，所述内管道位于外管道内，且内管道下端嵌套排渣管上端，其中内管道的上端始终位于外管道的上方，所述内管道的外壁上设置有安装板，所述安装板外壁上设置有毛刷，所述安装板设置有多个贯穿安装板上下面的流水口，所述内管道下端设置有挡板，所述浮块组包括：第一浮块、第二浮块、底座、所述底座轴心处设置有开口，所述底座固定在内管道的上端，所述底座轴心处设置有开口，所述底座上设置第一浮块，所述第一浮块的顶面设置第二浮块，其中第一浮块开设有流水口。
优选的，在过滤网开启时,且过滤网透水率最大时，聚集管内的污水沿过滤网流出，所述聚集管内水位低于内管道下降后上端的高度，在对过滤网进行封堵后，所述聚集管内水位高于内管道上端上升后的高度。
优选的，所述微纳米气泡发生机构包括：喷头、文丘里管、进气管道，所述喷头设置在隔板上，所述喷头连通第一腔体与第二腔体，所述喷头位于受导电圆环的上方，所述喷头上设置有多个微孔，所述文丘里管与喷头相连通，所述外管道下端连通文丘里管的缩颈段，其中文丘里管与外管道下端的连通的设置有引流板，其目为，第一腔体内的污水通过文丘里管流向第二腔体内时，通过引流板，引导污水水平移动，防止污水向上灌入外管道内，从而在引流板处形成负压，让聚集管内的污水沿外管道、文丘里管、喷头进入第二腔体内，所述通文丘里管的缩颈段还连通进气管道，文丘里管通过进气管道吸入外部空气，所述进气管道通过支管与外管道下端连通。
本发明有益效果：
本发明首先通过微纳米气泡发生器对污水进行一次净化，而后通过导电圆环释放正电荷，让微纳米气泡携带杂质进入聚集管内，以进行固液分离，最后通过微纳米气泡发生机构再次产生微纳米气泡，对第二腔体内的污水进行二次净化，从而提高污水的进化效率。
本发明中的杂质累计到一定量后，导致过滤网的透水率降低，从而让聚集管内水位上升，污水与杂质通过开口进入内管道，再通过排渣管排出，从而实现固液分离，并且本发明在水位上升与下降的同时内管道跟随水位移动，其目的为，通过毛刷对过滤网进行清理，防止杂质对过滤网进行卡合，影响过滤网的最大透水率。
本发明通过对杂质累计到一定量后，再统一排出，相比较连续的排出杂质，即污水会随杂质持续的流失，从而减少污水的流失量，减少水资源浪费。
（发明人：闫冰;夏嵩;付嘉琦;桂双林;吴九九）
