本发明提供了一种高浓度难降解有机废水处理系统，属于废水处理技术领域，包括调节池、絮凝沉淀池、自清洗过滤器、一级DTRO系统、二段DTRO系统、二级DTRO系统、脱气塔，二级DTRO系统的二级产水回用或达标排放，二段DTRO系统的二段浓水经过浓缩后进入蒸发及干燥系统。本发明具有工艺设备简单，处理效果优质、水的回收利用率高、节约能源、运行稳定可靠、投资运行成本低等优点。
权利要求书
1.一种高浓度难降解有机废水处理系统，其特征在于包括：调节池、絮凝沉淀池、自清洗过滤器、一级DTRO系统、二段DTRO系统、二级DTRO系统和脱气塔，所述高浓度难降解废水首先进入调节池调节水量和水质，然后进入絮凝沉淀池，通过加入絮凝剂和斜板沉淀，去除水中的悬浮污染物，经絮凝沉淀池处理后的水进入自清洗过滤器，利用盘片离心过滤进一步去除污染物，然后进入一级DTRO系统，利用碟管式反渗透膜去除难降解有机污染物和离子污染物，所述一级DTRO系统的一级产水进入二级DTRO系统进一步去除难降解有机污染物和离子污染物，所述一级DTRO系统的一级浓水含有的去除难降解有机污染物和离子浓度更高，进入二段DTRO系统，在高压作用下，利用抗污染RO膜去除污染物，所述二段DTRO系统的二段产水进入二级DTRO系统，二段DTRO系统的二段浓水进入浓缩液储池经过浓缩后污水进入蒸发系统，污泥进入压滤干燥系统，所述二级DTRO系统的二级产水回用或达标排放，所述二级DTRO系统的二级浓水返回到絮凝沉淀池，所述絮凝沉淀池排放的沉淀污泥进入浓缩液储池。
2.如权利要求1所述的一种高浓度难降解有机废水处理系统，其特征在于：所述自清洗过滤器由若干个过滤罐和相应的管路、阀门以及自控系统组成，所述过滤罐内由若干盘片叠加而成，所述盘片表面有流道，正常过滤水时，盘片压紧依靠盘片间流道的孔隙过滤杂质，过滤精度为10-200μm，所述自清洗过滤器定期对过滤罐进行反冲洗，每次反冲洗一个过滤罐，反冲洗时盘片松开，从而把盘片表面的污染物冲走，反冲洗后排水返回到絮凝沉淀池。
3.如权利要求1所述的一种高浓度难降解有机废水处理系统，其特征在于：所述一级DTRO系统由一级DTRO膜柱和一级节能器、一级高压泵和配套的管道、阀门组成；所述二段DTRO系统由二段DTRO膜柱和二段节能器、二段高压泵和配套的管道、阀门组成；所述二级DTRO系统由二级DTRO膜柱和二级节能器、二级高压泵和配套的管道、阀门组成；所述一级DTRO膜柱、二段DTRO膜柱、二级DTRO膜柱，采用相同的DTRO膜柱结构，所述DTRO膜柱是由RO膜片、导流盘、O型橡胶垫圈、中心拉杆和膜壳所组成；一级DTRO膜柱、二级DTRO膜柱和二段DTRO膜柱区别是采用不同材质的膜片和运行压力，所述一级DTRO系统和二级DTRO系统采用常规DTRO膜片，运行压力30-90bar，而二段DTRO系统采用抗污染、耐高压的DTRO膜片，运行压力是60-160bar。
4.如权利要求1-3所述的一种高浓度难降解有机废水处理系统，其特征在于：所述一级DTRO系统、二级DTRO系统和二段DTRO系统内分别包括一级节能器、二级节能器和二段节能器，所述一级DTRO系统的一级节能器，将一级浓水能量传递给一级进水，使一级进水压力增加，所述二级DTRO系统的二级节能器，将二级浓水能量传递给二级进水，使二级进水压力增加，所述二段DTRO系统的二段节能器，将二段浓水能量传递给二段进水，使二段进水压力增加。
发明内容
为了克服现有技术存在的问题，本发明以碟管式反渗透（DTRO）技术为核心，目的是提供一种高浓度难降解有机废水的处理系统，实现处理后的水质回用或达标排放。

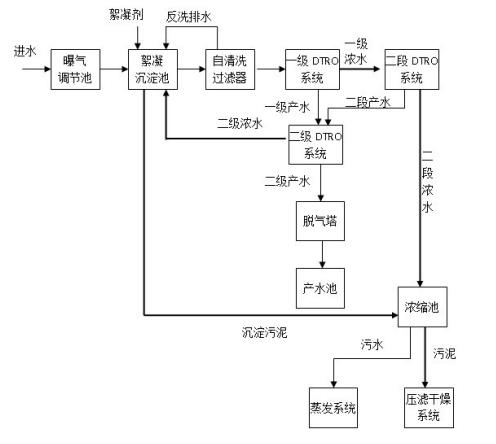

为实现上述目的，本发明提供的一种高浓度难降解有机废水处理系统，包括：调节池、絮凝沉淀池、自清洗过滤器、一级DTRO系统、二段DTRO系统、二级DTRO系统、脱气塔，所述高浓度难降解废水首先进入调节池调节水量和水质，然后进入絮凝沉淀池，通过加入絮凝剂和斜板沉淀，去除水中的悬浮污染物，经絮凝沉淀池处理后的水进入自清洗过滤器，利用盘片离心过滤进一步去除污染物，然后进入一级DTRO系统，利用碟管式反渗透膜去除难降解有机污染物和离子污染物，所述一级DTRO系统的一级产水进入二级DTRO系统进一步去除难降解有机污染物和离子污染物，所述一级DTRO系统的一级浓水含有的去除难降解有机污染物和离子浓度更高，进入二段DTRO系统，在高压作用下，利用抗污染RO膜去除污染物，所述二段DTRO系统的二段产水进入二级DTRO系统，二段DTRO系统的二段浓水进入浓缩液储池经过浓缩后污水进入蒸发系统，污泥进入压滤干燥系统，所述二级DTRO系统的二级产水回用或达标排放，所述二级DTRO系统的二级浓水返回到絮凝沉淀池，所述絮凝沉淀池排放的沉淀污泥进入浓缩液储池。
所述自清洗过滤器由若干个过滤罐和相应的管路、阀门以及自控系统组成，所述过滤罐内由若干盘片叠加而成，所述盘片表面有流道，正常过滤水时，盘片压紧依靠盘片间流道的孔隙过滤杂质，过滤精度为10-200μm，所述自清洗过滤器定期对过滤罐进行反冲洗，每次反冲洗一个过滤罐，反冲洗时盘片松开，从而把盘片表面的污染物冲走，反冲洗后排水返回到絮凝沉淀池。
所述一级DTRO系统由一级DTRO膜柱和一级节能器、一级高压泵和配套的管道、阀门组成，所述二段DTRO系统由二段DTRO膜柱和二段节能器、二段高压泵和配套的管道、阀门组成，所述二级DTRO系统由二级DTRO膜柱和二级节能器、二级高压泵和配套的管道、阀门组成，所述一级DTRO膜柱、二段DTRO膜柱、二级DTRO膜柱，采用相同的DTRO膜柱结构，所述DTRO膜柱是由RO膜片、导流盘、O型橡胶垫圈、中心拉杆和膜壳所组成，一级DTRO膜柱、二级DTRO膜柱和二段DTRO膜柱区别是采用不同材质的膜片和运行压力，所述一级DTRO系统和二级DTRO系统采用常规DTRO膜片，运行压力30-90bar，而二段DTRO系统采用抗污染、耐高压的DTRO膜片，运行压力是60-160bar。
所述一级DTRO系统、二级DTRO系统和二段DTRO系统内分别包括一级节能器、二级节能器和二段节能器，所述一级DTRO系统的一级节能器，将一级浓水能量传递给一级进水，使一级进水压力增加，所述二级DTRO系统的二级节能器，将二级浓水能量传递给二级进水，使二级进水压力增加，所述二段DTRO系统的二段节能器，将二段浓水能量传递给二段进水，使二段进水压力增加。
与现有技术相比本发明具有如下优点：
1.工艺简单，在DTRO前没有过多的预处理，利用反渗透膜过滤原理，DTRO产水水质有保障；
2.节约能源，通过节能器，利用DTRO浓水的余压力为进水增压，降低能源消耗量；
3.利用DTRO两级和两段设计，一方面提高产水水质，同时提高水的利用率，节约水资源；
4.设备占地面积小，投资和运行成本低；
5.运行稳定，产水水质好。
