公布日：2022.10.11
申请日：2022.05.24
分类号：B01D29/96(2006.01)I;B01D41/04(2006.01)I;B08B7/02(2006.01)I
摘要
本发明公开了一种环保型污水过滤净化处理装置，本发明涉及污水处理技术领域，包括滤箱，所述滤箱的下方前侧设置有出水口，且滤箱的上方内部滑动安装有滤网板，所述滤箱的前后侧上部之间设置有翻转驱动件，所述滤箱的一侧设置有辅助接料件。该环保型污水过滤净化处理装置，当将污水给过滤完毕后，通过设置翻转驱动件，能够自动的将滤网板从滤箱中给拿出来，然后使滤网板处于倾斜状态，这样滤网板上的残渣就会自动的倾倒下来，同时在双轴电机带动凸轮的转动下，能够不断的击打滤网板，使滤网板上的残渣抖落下来，提高残渣的清理效果，无需人工清理，降低了人工的劳动强度，同时节省了时间。
权利要求书

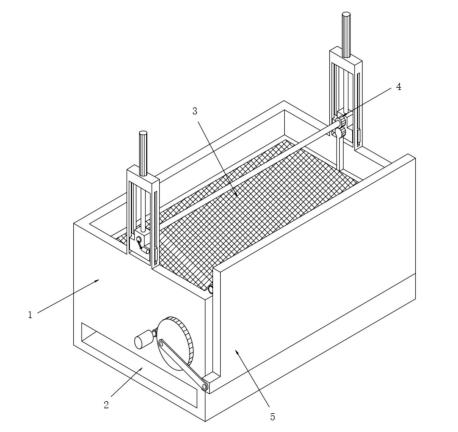

1.一种环保型污水过滤净化处理装置，包括滤箱(1)，所述滤箱(1)的下方前侧设置有出水口(2)，且滤箱(1)的上方内部滑动安装有滤网板(3)，其特征在于：所述滤箱(1)的前后侧上部之间设置有翻转驱动件(4)，所述滤箱(1)的一侧设置有辅助接料件(5)；所述翻转驱动件(4)包括分别设置于滤箱(1)前后侧上部中间位置处的立板(41)，所述立板(41)的上部安装有液压缸一(42)，且立板(41)的一侧设置有凹槽(43)，所述立板(41)的两侧均开设有与凹槽(43)内部相连通的导向槽(44)，两个所述立板(41)上的凹槽(43)之间设置有翻转件(45)。
2.根据权利要求1所述的一种环保型污水过滤净化处理装置，其特征在于：所述翻转件(45)包括分别滑动安装于两个凹槽(43)内部的滑板(451)，所述滑板(451)的上侧设置有凸块(452)，两个所述滑板(451)相对的一面均转动安装有齿轮一(453)，两个所述齿轮一(453)的下侧均设置有限位杆(454)，两个所述限位杆(454)的下端分别连接于滤网板(3)前后侧上部的边缘处，两个所述凸块(452)相对的一面均转动安装有齿轮二(455)，两个所述齿轮二(455)分别与两个齿轮一(453)相啮合，且两个齿轮二(455)之间水平连接有限位轴(456)。
3.根据权利要求2所述的一种环保型污水过滤净化处理装置，其特征在于：其中一个所述凸块(452)的前侧转动安装有与齿轮二(455)相对应的转盘(457)，所述转盘(457)的一端与齿轮二(455)的一端相连接，所述滑板(451)的前侧安装有液压缸二(458)，所述液压缸二(458)的输出轴铰接有调节杆(459)，所述调节杆(459)的另一端铰接于转盘(457)的一侧面边缘处。
4.根据权利要求2所述的一种环保型污水过滤净化处理装置，其特征在于：所述滑板(451)的两侧均设置有导向条(4510)，两个所述导向条(4510)分别滑动安装于立板(41)两侧的导向槽(44)中。
5.根据权利要求1所述的一种环保型污水过滤净化处理装置，其特征在于：所述滤网板(3)的下部中间位置处安装有双轴电机(31)，所述双轴电机(31)的两个输出轴均连接有凸轮(32)。
6.根据权利要求5所述的一种环保型污水过滤净化处理装置，其特征在于：所述凸轮(32)转动180度时，正好撞击到滤网板(3)的下部。
7.根据权利要求1所述的一种环保型污水过滤净化处理装置，其特征在于：所述辅助接料件(5)包括转动安装于滤箱(1)一侧的导料板(51)，所述导料板(51)的上侧高于滤箱(1)的上侧，且导料板(51)的下方前侧拐角处设置有凸起块(52)，所述滤箱(1)的一侧前部转动安装有齿轮盘(53)，所述齿轮盘(53)的一侧面边缘处铰接有调节板(54)，所述调节板(54)的另一端铰接于凸起块(52)的一端。
8.根据权利要求7所述的一种环保型污水过滤净化处理装置，其特征在于：所述滤箱(1)的前部安装有与齿轮盘(53)相对应的伺服电机(55)，所述伺服电机(55)的输出轴连接有主齿轮(56)，所述主齿轮(56)与齿轮盘(53)相啮合。
发明内容
针对现有技术的不足，本发明提供了一种环保型污水过滤净化处理装置，解决了目前在对污水过滤后，滤网上的残渣需要人工进行清理的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种环保型污水过滤净化处理装置，包括滤箱，所述滤箱的下方前侧设置有出水口，且滤箱的上方内部滑动安装有滤网板，所述滤箱的前后侧上部之间设置有翻转驱动件，所述滤箱的一侧设置有辅助接料件。
所述翻转驱动件包括分别设置于滤箱前后侧上部中间位置处的立板，所述立板的上部安装有液压缸一，且立板的一侧设置有凹槽，所述立板的两侧均开设有与凹槽内部相连通的导向槽，两个所述立板上的凹槽之间设置有翻转件。
进一步的，所述翻转件包括分别滑动安装于两个凹槽内部的滑板，所述滑板的上侧设置有凸块，两个所述滑板相对的一面均转动安装有齿轮一，两个所述齿轮一的下侧均设置有限位杆，两个所述限位杆的下端分别连接于滤网板前后侧上部的边缘处，两个所述凸块相对的一面均转动安装有齿轮二，两个所述齿轮二分别与两个齿轮一相啮合，且两个齿轮二之间水平连接有限位轴。
进一步的，其中一个所述凸块的前侧转动安装有与齿轮二相对应的转盘，所述转盘的一端与齿轮二的一端相连接，所述滑板的前侧安装有液压缸二，所述液压缸二的输出轴铰接有调节杆，所述调节杆的另一端铰接于转盘的一侧面边缘处。
进一步的，所述滑板的两侧均设置有导向条，两个所述导向条分别滑动安装于立板两侧的导向槽中。
进一步的，所述滤网板的下部中间位置处安装有双轴电机，所述双轴电机的两个输出轴均连接有凸轮。
进一步的，所述凸轮转动180度时，正好撞击到滤网板的下部。
进一步的，所述辅助接料件包括转动安装于滤箱一侧的导料板，所述导料板的上侧高于滤箱的上侧，且导料板的下方前侧拐角处设置有凸起块，所述滤箱的一侧前部转动安装有齿轮盘，所述齿轮盘的一侧面边缘处铰接有调节板，所述调节板的另一端铰接于凸起块的一端。
进一步的，所述滤箱的前部安装有与齿轮盘相对应的伺服电机，所述伺服电机的输出轴连接有主齿轮，所述主齿轮与齿轮盘相啮合。
有益效果
本发明提供了一种环保型污水过滤净化处理装置，与现有技术相比具备以下有益效果：
1、该环保型污水过滤净化处理装置，当将污水给过滤完毕后，通过设置翻转驱动件，能够自动的将滤网板从滤箱中给拿出来，然后使滤网板处于倾斜状态，这样滤网板上的残渣就会自动的倾倒下来，同时在双轴电机带动凸轮的转动下，能够不断的击打滤网板，使滤网板上的残渣抖落下来，提高残渣的清理效果，无需人工清理，降低了人工的劳动强度，同时节省了时间。
2、该环保型污水过滤净化处理装置，当对滤网板上的残渣进行清理时，在伺服电机的工作下，能够使导料板处于倾斜状态，使其对落下的残渣起到导料的作用，防止残渣落入到滤箱中。
（发明人：王臣;吴群惠;陆平;王路路;武峰）
