公布日：2022.11.01
申请日：2022.07.19
分类号：C02F9/04(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;C02F1/52(2006.01)N
摘要
本发明公开了一种污水处理用净化分离一体化处理设备，包括预处理箱以及净化箱，所述预处理箱内分别设有上隔板以及下隔板，所述上隔板与下隔板将预处理箱分隔成左腔室以及右腔室，所述预处理箱上壁设有第一电机，所述第一电机驱动端安装有主轴，本发明涉及污水处理技术领域，本装置结构紧凑，主轴带动滤板转动，使滤板交替工作于两个腔室内，且滤板在切换腔室时，其上部堆积的固体垃圾会被隔板刮落，从而避免固态垃圾的堆积影响过滤效率的问题，有效加快了污水处理的整体进度，进料组件的设置可使絮凝剂更为均匀地洒落至污水内，配合搅拌组件可使污水与絮凝剂充分结合，给污水处理工艺带来了方便。
权利要求书

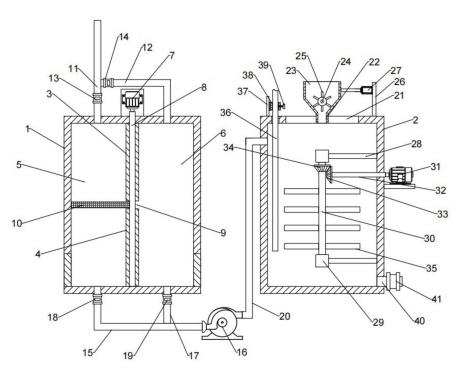

1.一种污水处理用净化分离一体化处理设备，包括预处理箱(1)以及净化箱(2)，其特征在于，所述预处理箱(1)内分别设有上隔板(3)以及下隔板(4)，所述上隔板(3)与下隔板(4)将预处理箱(1)分隔成左腔室(5)以及右腔室(6)，所述预处理箱(1)上壁设有第一电机(7)，所述第一电机(7)驱动端安装有主轴(8)，所述主轴(8)依次贯穿上隔板(3)以及下隔板(4)且可在上隔板(3)以及下隔板(4)内转动，所述上隔板(3)与所述下隔板(4)之间形成转换间隙(9)，所述主轴(8)侧壁且位于转换间隙(9)一侧处设有半圆形结构的滤板(10)，所述左腔室(5)顶部连接有进水管(11)，所述进水管(11)一侧连接有第一分水管(12)，所述第一分水管(12)一端与右腔室(6)顶部连通，所述进水管(11)上设有第一阀门(13)，所述第一分水管(12)上设有第二阀门(14)，所述预处理箱(1)与净化箱(2)之间通过输水组件连通，所述净化箱(2)上分别设有投料组件以及搅拌组件。
2.根据权利要求1所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述输水组件包括设于所述左腔室(5)底部的输水管(15)，所述输水管(15)一端与水泵(16)进水端连接，所述输水管(15)一侧连接有第二分水管(17)，所述第二分水管(17)一端与右腔室(6)底部连通，所述输水管(15)上设有第三阀门(18)，所述第二分水管(17)上设有第四阀门(19)，所述水泵(16)出水端设有与所述净化箱(2)连通的导水管(20)。
3.根据权利要求2所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述投料组件包括设于所述净化箱(2)顶部的滑槽(21)，所述滑槽(21)内滑动设有进料管(22)，所述进料管(22)上端设有进料斗(23)，所述进料斗(23)内设有电动滚筒(24)，所述电动滚筒(24)侧壁径向布设多个挡料板(25)，所述净化箱(2)侧壁设有支板(26)，所述支板(26)侧壁水平设置往复气缸(27)，所述往复气缸(27)伸缩端与所述进料斗(23)侧壁连接。
4.根据权利要求3所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述搅拌组件包括设于所述净化箱(2)内壁的一对支杆(28)，一对所述支杆(28)一端设有一对轴套(29)，一对所述轴套(29)之间转动安装有搅拌轴(30)，所述净化箱(2)侧壁设有第二电机(31)，所述第二电机(31)驱动端安装有转轴(32)，所述转轴(32)一端贯穿净化箱(2)侧壁且固定安装有主齿轮(33)，所述搅拌轴(30)上设有与所述主齿轮(33)啮合的副齿轮(34)，所述搅拌轴(30)上沿长度方向均匀设有若干搅拌杆(35)。
5.根据权利要求4所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述净化箱(2)上壁设有通孔，所述通孔内活动插装有抽水管(36)，所述净化箱(2)侧壁设有竖板(37)，所述竖板(37)侧壁设有限位套(38)，所述抽水管(36)贯穿设于所述限位套(38)内，所述限位套(38)侧壁旋接有定位螺栓(39)。
6.根据权利要求5所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述净化箱(2)底部设有排污管(40)，所述排污管(40)上设有排污阀门(41)。
7.根据权利要求4所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述主齿轮(33)以及副齿轮(34)均为伞齿轮。
8.根据权利要求4所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述净化箱(2)侧壁设有用于固定第二电机(31)的支座。
9.根据权利要求1所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述上隔板(3)与下隔板(4)上均开设有供主轴(8)穿过的轴孔。
10.根据权利要求1所述的一种污水处理用净化分离一体化处理设备，其特征在于，所述滤板(10)上下壁面分别与上隔板(3)底部以及下隔板(4)顶部滑动贴合。
发明内容
针对现有技术的不足，本发明提供了一种污水处理用净化分离一体化处理设备，解决了现有装置过滤时会因堵塞影响过滤效率的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种污水处理用净化分离一体化处理设备，包括预处理箱以及净化箱，所述预处理箱内分别设有上隔板以及下隔板，所述上隔板与下隔板将预处理箱分隔成左腔室以及右腔室，所述预处理箱上壁设有第一电机，所述第一电机驱动端安装有主轴，所述主轴依次贯穿上隔板以及下隔板且可在上隔板以及下隔板内转动，所述上隔板与所述下隔板之间形成转换间隙，所述主轴侧壁且位于转换间隙一侧处设有半圆形结构的滤板，所述左腔室顶部连接有进水管，所述进水管一侧连接有第一分水管，所述第一分水管一端与右腔室顶部连通，所述进水管上设有第一阀门，所述第一分水管上设有第二阀门，所述预处理箱与净化箱之间通过输水组件连通，所述净化箱上分别设有投料组件以及搅拌组件。
优选的，所述输水组件包括设于所述左腔室底部的输水管，所述输水管一端与水泵进水端连接，所述输水管一侧连接有第二分水管，所述第二分水管一端与右腔室底部连通，所述输水管上设有第三阀门，所述第二分水管上设有第四阀门，所述水泵出水端设有与所述净化箱连通的导水管。
优选的，所述投料组件包括设于所述设有净化箱顶部的滑槽，所述滑槽内滑动设有进料管，所述进料管上端设有进料斗，所述进料斗内设有电动滚筒，所述电动滚筒侧壁径向布设多个挡料板，所述净化箱侧壁设有支板，所述支板侧壁水平设置往复气缸，所述往复气缸伸缩端与所述进料斗侧壁连接。
优选的，所述搅拌组件包括设于所述净化箱内壁的一对支杆，一对所述支杆一端设有一对轴套，一对所述轴套之间转动安装有搅拌轴，所述净化箱侧壁设有第二电机，所述第二电机驱动端安装有转轴，所述转轴一端贯穿净化箱侧壁且固定安装有主齿轮，所述搅拌轴上设有与所述主齿轮啮合的副齿轮，所述搅拌轴上沿长度方向均匀设有若干搅拌杆。
优选的，所述净化箱上壁设有通孔，所述通孔内活动插装有抽水管，所述净化箱侧壁设有竖板，所述竖板侧壁设有限位套，所述抽水管贯穿设于所述限位套内，所述限位套侧壁旋接有定位螺栓。
优选的，所述净化箱底部设有排污管，所述排污管上设有排污阀门。
优选的，所述主齿轮以及副齿轮均为伞齿轮。
优选的，所述净化箱侧壁设有用于固定第二电机的支座。
优选的，所述上隔板与下隔板上均开设有供主轴穿过的轴孔。
优选的，所述滤板上下壁面分别与上隔板底部以及下隔板顶部滑动贴合。
有益效果
本发明公开了一种污水处理用净化分离一体化处理设备，具备以下有益效果：本装置结构紧凑，可通过上下隔板将预处理箱分隔成左右两腔室，从而形成交替工作的过滤区域，主轴带动滤板转动，使滤板交替工作于两个腔室内，且滤板在切换腔室时，其上部堆积的固体垃圾会被隔板刮落，从而避免固态垃圾的堆积影响过滤效率的问题，有效加快了污水处理的整体进度，进料组件的设置可使絮凝剂更为均匀地洒落至污水内，配合搅拌组件可使污水与絮凝剂充分结合，抽水管的高度可通过定位螺栓配合限位套进行调节，从而可满足多种工况需求，给污水处理工艺带来了方便。
（发明人：谷成国;崔鑫;杨彬;高旭;姜诗慧）
