公布日：2022.12.09
申请日：2022.09.28
分类号：C02F1/16(2006.01)I;B01D46/10(2006.01)I
摘要
本发明提供酸性废水低温烟气蒸发浓缩处理装置，包括塔体，所述塔体的的底部外壁设有检修门，所述塔体的内部由上至下依次间隔安装有除沫器、上喷淋管、上栅板、下喷淋管、下栅板、过滤板、布罩，所述塔体的顶端设有出烟管；所述下栅板、过滤板之间的区域为导气腔，导气腔的内部安装有倾斜向下的导流隔板；所述塔体的侧面设有7字形的集液槽，集液槽的内部顶部与导气腔连通，集液槽的内部底部为储液腔。本发明在空心塔内增加双层栅板，并设置双层喷淋管，可为气液两相接触提供充分的比表面积，形成强烈传质，吸收效率高，在高喷淋密度和大自由截面积状况下布气均匀，可以保证气液接触均匀，不会发生局部断流情况。
权利要求书
1.酸性废水低温烟气蒸发浓缩处理装置，其特征在于：包括塔体，所述塔体的的底部外壁设有检修门，所述塔体的内部由上至下依次间隔安装有除沫器、上喷淋管、上栅板、下喷淋管、下栅板、过滤板、布罩，所述塔体的顶端设有出烟管，塔体的侧壁设有进烟管，进烟管位于滤布罩的底部；所述下栅板、过滤板之间的区域为导气腔，导气腔的内部安装有倾斜向下的导流隔板；所述塔体的侧面设有7字形的集液槽，集液槽的内部顶部与导气腔连通，集液槽的内部底部为储液腔，导流隔板倾斜延伸至储液腔上方，集液槽的底面垂直连通出液管，导流隔板的底部、过滤板之间的区域为第一导风通道，导流隔板的顶部、下栅板之间的区域为第二导风通道，第一导风通道、第二导风通道呈U型结构；雾化喷出的酸液与上栅板分散上浮的烟气接触进行一次浓缩；雾化喷出的酸液与下栅板分散上浮的烟气接触进行二次浓缩；沿导流隔板向下流动的酸液与第二导风通道内的烟气接触进行三次浓缩。
2.根据权利要求1所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述出液管的外部安装有酸液浓度传感器，所述集液槽的顶部安装有抽液泵，抽液泵的入口通过抽液管连通至储液腔，抽液泵的出口通过出液管并联至进液管，进液管的出口连通至上喷淋管；酸液浓度传感器用以检测储液槽的酸液浓度，当酸液浓度过高时，抽液泵抽出酸液至上喷淋管进行四次浓缩。
3.根据权利要求1所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述布罩的外边缘处嵌入于固定环框内，固定环框的外壁对称开设有插槽，螺柱从外向内贯穿塔体且内端旋入至插槽内；固定环框的顶面连接有起吊组件，起吊组件用以带动固定环框升降运动。
4.根据权利要求3所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述固定环框的内壁开设有固定环槽，布罩的外边缘环形阵列布设有竖直设置的连接环，固定环槽向内延伸开设有多个收纳孔，每个收纳孔对应一个连接环，收纳孔的内部安装有扣环组件，扣环组件与连接环扣合连接。
5.根据权利要求4所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述扣环组件包括支撑杆、扣环，支撑杆的一端垂直固定于收纳孔内、另一端设有套管，套管为四分之一圆弧管状结构，扣环水平设置，扣环滑动贯穿套管，扣环具有相对设置的开口端和铰接端，固定环框的顶面竖向安装有调节柱，调节柱用以带动扣环转动，布罩安装状态下：开口端置于套管内，铰接端置于连接环内；布罩拆卸状态下：开口端置于连接环内，铰接端置于套管内。
6.根据权利要求5所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述布罩的截面积大于固定环框的内截面积，布罩呈松弛下垂状态设置；所述支撑杆为水平弹性伸缩结构，调节柱为竖直弹性伸缩结构。
7.根据权利要求1所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述过滤板的底面中心处设有导向架，过滤板的底面外边缘处垂直设有导杆，导杆滑动贯穿固定环框；起吊组件包括牵引电机、收卷轮、第一牵引绳、第二牵引绳；牵引电机设于塔体，牵引电机的输出端连接收卷轮，收卷轮的外壁缠绕有第一牵引绳，第一牵引绳贯穿塔体、导向架，第一牵引绳的外端连接有多个第二牵引绳，多个第二牵引绳的底端呈环形扣合连接固定环框的表面。
8.根据权利要求1所述的酸性废水低温烟气蒸发浓缩处理装置，其特征在于：所述导流隔板的表面安装有浓缩液清理组件，浓缩液清理组件包括浮动刮板、清理牵引组件、复位牵引组件；浮动刮板竖直滑动设于导流隔板的顶部，浮动刮板的一侧面连接清理牵引组件、另一侧面连接复位牵引组件，浮动刮板的顶端始终与下栅板的底面贴合、底端始终与导流隔板的表面贴合，浮动刮板用以同步清理下栅板底面、导流隔板表面的浓缩杂质。
发明内容
针对现有技术的不足，本发明提供了酸性废水低温烟气蒸发浓缩处理装置，解决了背景技术中提到的问题。
为实现以上目的，本发明通过以下技术方案予以实现：

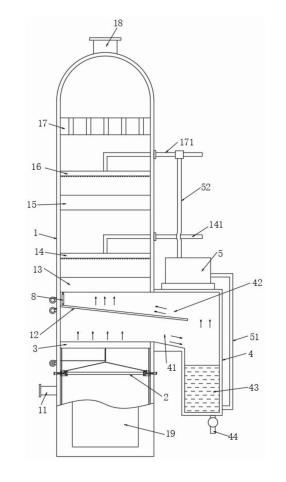

酸性废水低温烟气蒸发浓缩处理装置，包括塔体，所述塔体的的底部外壁设有检修门，所述塔体的内部由上至下依次间隔安装有除沫器、上喷淋管、上栅板、下喷淋管、下栅板、过滤板、布罩，所述塔体的顶端设有出烟管，塔体的侧壁设有进烟管，进烟管位于滤布罩的底部；所述下栅板、过滤板之间的区域为导气腔，导气腔的内部安装有倾斜向下的导流隔板；
所述塔体的侧面设有7字形的集液槽，集液槽的内部顶部与导气腔连通，集液槽的内部底部为储液腔，导流隔板倾斜延伸至储液腔上方，集液槽的底面垂直连通出液管，导流隔板的底部、过滤板之间的区域为第一导风通道，导流隔板的顶部、下栅板之间的区域为第二导风通道，第一导风通道、第二导风通道呈U型结构；
雾化喷出的酸液与上栅板分散上浮的烟气接触进行一次浓缩；
雾化喷出的酸液与下栅板分散上浮的烟气接触进行二次浓缩；
沿导流隔板向下流动的酸液与第二导风通道内的烟气接触进行三次浓缩。
进一步的，所述出液管的外部安装有酸液浓度传感器，所述集液槽的顶部安装有抽液泵，抽液泵的入口通过抽液管连通至储液腔，抽液泵的出口通过出液管并联至进液管，进液管的出口连通至上喷淋管；
酸液浓度传感器用以检测储液槽的酸液浓度，当酸液浓度过高时，抽液泵抽出酸液至上喷淋管进行四次浓缩。
进一步的，所述布罩的外边缘处嵌入于固定环框内，固定环框的外壁对称开设有插槽，螺柱从外向内贯穿塔体且内端旋入至插槽内；固定环框的顶面连接有起吊组件，起吊组件用以带动固定环框升降运动。
进一步的，所述固定环框的内壁开设有固定环槽，布罩的外边缘环形阵列布设有竖直设置的连接环，固定环槽向内延伸开设有多个收纳孔，每个收纳孔对应一个连接环，收纳孔的内部安装有扣环组件，扣环组件与连接环扣合连接。
进一步的，所述扣环组件包括支撑杆、扣环，支撑杆的一端垂直固定于收纳孔内、另一端设有套管，套管为四分之一圆弧管状结构，扣环水平设置，扣环滑动贯穿套管，扣环具有相对设置的开口端和铰接端，固定环框的顶面竖向安装有调节柱，调节柱用以带动扣环转动，布罩安装状态下：开口端置于套管内，铰接端置于连接环内；布罩拆卸状态下：开口端置于连接环内，铰接端置于套管内。
进一步的，所述布罩的截面积大于固定环框的内截面积，布罩呈松弛下垂状态设置；所述支撑杆为水平弹性伸缩结构，调节柱为竖直弹性伸缩结构。
进一步的，所述过滤板的底面中心处设有导向架，过滤板的底面外边缘处垂直设有导杆，导杆滑动贯穿固定环框；起吊组件包括牵引电机、收卷轮、第一牵引绳、第二牵引绳；牵引电机设于塔体，牵引电机的输出端连接收卷轮，收卷轮的外壁缠绕有第一牵引绳，第一牵引绳贯穿塔体、导向架，第一牵引绳的外端连接有多个第二牵引绳，多个第二牵引绳的底端呈环形扣合连接固定环框的表面。
进一步的，所述导流隔板的表面安装有浓缩液清理组件，浓缩液清理组件包括浮动刮板、清理牵引组件、复位牵引组件；浮动刮板竖直滑动设于导流隔板的顶部，浮动刮板的一侧面连接清理牵引组件、另一侧面连接复位牵引组件，浮动刮板的顶端始终与下栅板的底面贴合、底端始终与导流隔板的表面贴合，浮动刮板用以同步清理下栅板底面、导流隔板表面的浓缩杂质。
本发明提供了酸性废水低温烟气蒸发浓缩处理装置。与现有技术相比，具备以下有益效果：
1、在空心塔内增加双层栅板，并设置双层喷淋管，可为气液两相接触提供充分的比表面积，形成强烈传质，吸收效率高，在高喷淋密度和大自由截面积状况下布气均匀，可以保证气液接触均匀，不会发生局部断流情况；
2、在烟气的入口处布设过滤板、布罩，布罩能够对烟气进行高效过滤，过滤板能够二次对烟气进行过滤；
3、为避免浓缩液体直接掉落至过滤板、布罩上，方便后续输出清理浓缩液，本实施例采用塔体、7字形集液槽错位设计的方式，使得送气结构与储液结构分开，通过布设导流隔板进行中间阻隔，形成U型的导气结构，上层栅板、下层栅板输出的浓缩液滴落至导流隔板上，然后聚集的浓缩液沿着导流隔板输出至储液腔内；同时沿导流隔板输出的浓缩液会与第二导风通道刚输入的烟气接触，实现三次浓缩，提高蒸发塔对酸液的处理效果。
（发明人：周新兵;杨杰）
