公布日：2022.11.01
申请日：2022.08.30
分类号：B01D33/11(2006.01)I;B01D33/42(2006.01)I;F16F15/04(2006.01)I
摘要
本发明公开了多层离心过滤工业污水处理装置，包括储水结构，所述储水结构上端面两侧均固定连接有减震器，两个所述减震器上端面固定连接有离心过滤筒，所述离心过滤筒下端面和储水结构上端面之间固定连接有两个减震弹簧，两个所述减震弹簧分别活动套接在两个减震器外端，所述离心过滤筒两侧均铰接有缓冲机构，所述离心过滤筒内端转动设置有多级过滤机构，所述离心过滤筒上端面一侧固定连接有驱动电机，所述驱动电机输出端固定连接有驱动齿轮。本发明整体结构设计合理，操作使用方便，占地面积小，多级离心过滤效果好，具备减震缓冲保护，使用寿命长多种优点，具有实用性。
权利要求书

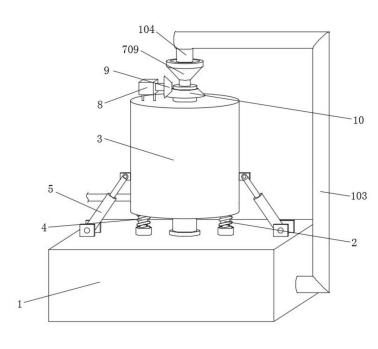

1.多层离心过滤工业污水处理装置，包括储水结构(1)，其特征在于，所述储水结构(1)上端面两侧均固定连接有减震器(2)，两个所述减震器(2)上端面固定连接有离心过滤筒(3)，所述离心过滤筒(3)下端面和储水结构(1)上端面之间固定连接有两个减震弹簧(4)，两个所述减震弹簧(4)分别活动套接在两个减震器(2)外端，所述离心过滤筒(3)两侧均铰接有缓冲机构(5)，所述离心过滤筒(3)内端转动设置有多级过滤机构(7)，所述离心过滤筒(3)上端面一侧固定连接有驱动电机(8)，所述驱动电机(8)输出端固定连接有驱动齿轮(9)。
2.根据权利要求1所述的多层离心过滤工业污水处理装置，其特征在于，所述储水结构(1)包括水槽(101)、抽水泵(102)和供水管(103)，所述抽水泵(102)固定设置在水槽(101)内端，所述抽水泵(102)输出端与供水管(103)一端固定连接，所述供水管(103)远离抽水泵(102)一端固定开设有出水口(104)。
3.根据权利要求1所述的多层离心过滤工业污水处理装置，其特征在于，所述缓冲机构(5)下端铰接在储水结构(1)上端面上，所述缓冲机构(5)包括缓冲套筒(501)和缓冲销(502)，所述缓冲销(502)滑动套接在缓冲套筒(501)内端且上端贯穿缓冲套筒(501)顶板设置，所述缓冲套筒(501)两侧内壁上均固定开设有限位槽(503)，两个所述限位槽(503)内端均滑动设置有限位块(504)，两个所述限位块(504)之间固定连接有缓冲垫(505)，所述缓冲垫(505)下端和缓冲套筒(501)底板上端面之间固定连接有避震弹簧(506)，所述缓冲垫(505)上端面与缓冲销(502)固定连接。
4.根据权利要求1所述的多层离心过滤工业污水处理装置，其特征在于，所述离心过滤筒(3)靠近下端一侧板身上固定套接有出水管(6)。
5.根据权利要求1所述的多层离心过滤工业污水处理装置，其特征在于，所述多级过滤机构(7)包括离心筒(701)，所述离心筒(701)外壁上固定开设有多个滤孔(702)，所述离心筒(701)靠近上端外壁上固定套接有安装盘(703)，所述安装盘(703)下端面分别固定连接有一级滤网(704)和二级滤网(705)，所述离心筒(701)内端固定套接有连接轴承(707)，所述连接轴承(707)内端固定套接有导流管(708)，所述导流管(708)上端贯穿离心筒(701)顶板并固定连接有漏斗(709)。
6.根据权利要求5所述的多层离心过滤工业污水处理装置，其特征在于，所述二级滤网(705)套设在一级滤网(704)外端，所述离心筒(701)两侧外壁靠近一级滤网(704)下端位置处均固定开设有回流孔(706)。
7.根据权利要求5所述的多层离心过滤工业污水处理装置，其特征在于，所述漏斗(709)固定设置在出水口(104)下端，所述离心筒(701)外壁上固定套接有从动齿轮(10)，所述从动齿轮(10)与驱动齿轮(9)啮合。
发明内容
本发明的目的是为了解决现有技术问题，而提出的多层离心过滤工业污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
多层离心过滤工业污水处理装置，包括储水结构，所述储水结构上端面两侧均固定连接有减震器，两个所述减震器上端面固定连接有离心过滤筒，所述离心过滤筒下端面和储水结构上端面之间固定连接有两个减震弹簧，两个所述减震弹簧分别活动套接在两个减震器外端，所述离心过滤筒两侧均铰接有缓冲机构，所述离心过滤筒内端转动设置有多级过滤机构，所述离心过滤筒上端面一侧固定连接有驱动电机，所述驱动电机输出端固定连接有驱动齿轮。
优选的，所述储水结构包括水槽、抽水泵和供水管，所述抽水泵固定设置在水槽内端，所述抽水泵输出端与供水管一端固定连接，所述供水管远离抽水泵一端固定开设有出水口。
优选的，所述缓冲机构下端铰接在储水结构上端面上，所述缓冲机构包括缓冲套筒和缓冲销，所述缓冲销滑动套接在缓冲套筒内端且上端贯穿缓冲套筒顶板设置，所述缓冲套筒两侧内壁上均固定开设有限位槽，两个所述限位槽内端均滑动设置有限位块，两个所述限位块之间固定连接有缓冲垫，所述缓冲垫下端和缓冲套筒底板上端面之间固定连接有避震弹簧，所述缓冲垫上端面与缓冲销固定连接。
优选的，所述离心过滤筒靠近下端一侧板身上固定套接有出水管。
优选的，所述多级过滤机构包括离心筒，所述离心筒外壁上固定开设有多个滤孔，所述离心筒靠近上端外壁上固定套接有安装盘，所述安装盘下端面分别固定连接有一级滤网和二级滤网，所述离心筒内端固定套接有连接轴承，所述连接轴承内端固定套接有导流管，所述导流管上端贯穿离心筒顶板并固定连接有漏斗。
优选的，所述二级滤网套设在一级滤网外端，所述离心筒两侧外壁靠近一级滤网下端位置处均固定开设有回流孔。
优选的，所述漏斗固定设置在出水口下端，所述离心筒外壁上固定套接有从动齿轮，所述从动齿轮与驱动齿轮啮合。
与现有技术相比，本发明的有益效果是：
1、本发明中，该装置通过采用驱动电机带动驱动齿轮转动，进一步带动从动齿轮转动，进一步带动离心筒转动，配合安装盘实现带动多级过滤机构进行旋转，在离心力作用下，污水经过滤孔、一级滤网和二级滤网多重过滤后，从出水管排出，部分没有通过一级滤网的污水通过回流孔重新流进离心筒内，然后落入到水槽内被抽水泵抽入供水管内进行循环过滤；
2、本发明中，通过设置减震器和减震弹簧配合缓冲机构对运行中的离心过滤筒进行减震缓冲保护，使其运行更加平稳，离心效果更好；
综上，本发明整体结构设计合理，操作使用方便，占地面积小，多级离心过滤效果好，具备减震缓冲保护，使用寿命长多种优点。
（发明人：吴俊;周昕;李海滨）
